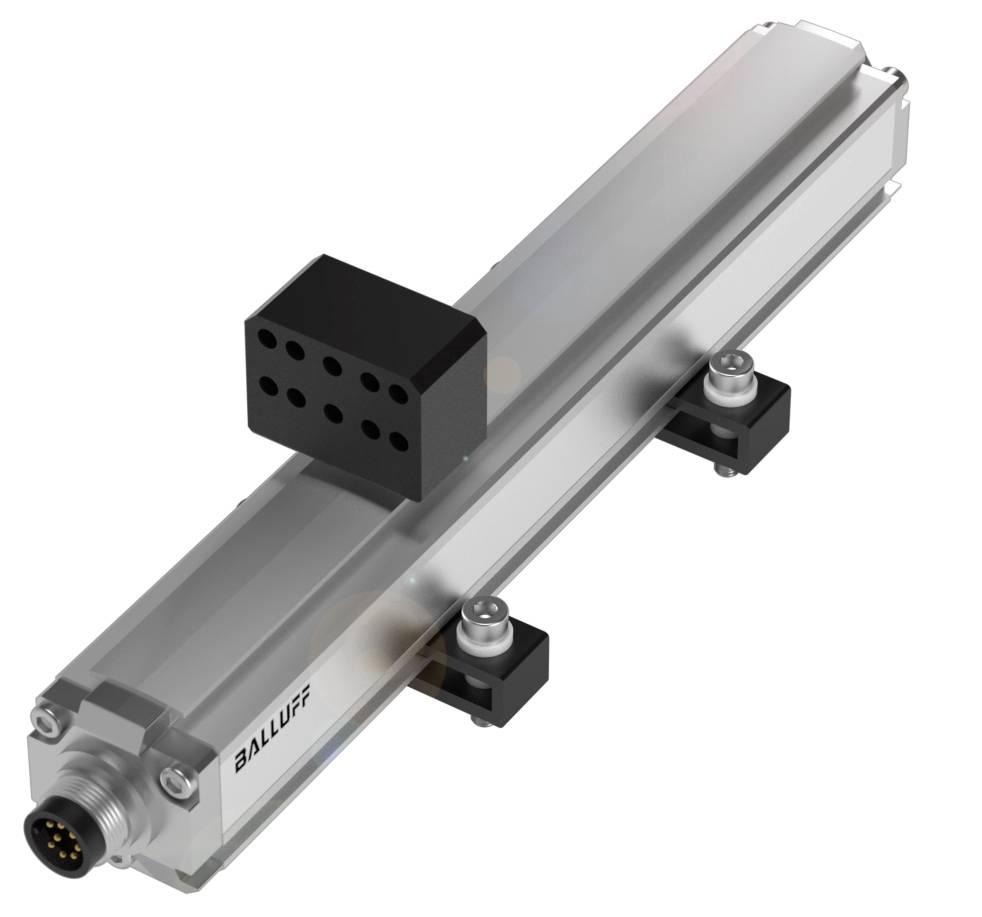

BALLUFF BTL7-A501-M0220-P-SA322-S32 System pomiaru pozycji 1 szt. Zasięg maksymalny: 220 m
EAN:
Numer producenta
Numer produktu
Opakowanie
sztuka
Rodzaj produktu
System pomiaru pozycji
Minimalne napięcie robocze
18 V/DC
Maksymalne napięcie robocze
30 V/DC
Zasięg maksymalny
220 m
Karta katalogowa (PDF)
Liczba
Suma (4056,10 zł / Sztuka)
4056,10 zł
4989,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Cechy produktu
Balluff BTL0W77 Magnetostrykcyjne systemy pomiaru położenia w konstrukcji profilowej
- Połączenie: Złącze, M16x0,75, 8-pinowe
- Mocowanie: klipsy mocujące
- Materiał obudowy: anodowane aluminium
- Kształt: Seria profili
- Czujniki położenia, maks. ilość: 2
Dane techniczne
- Główne cechy: Wyjście analogowe: Analogowe, napięciowe 0…10 V
- Analogowe, napięcie 10…0 V
- Połączenie: Złącze, M16x0,75, 8-pinowe
- Mocowanie: klipsy mocujące
- Napięcie robocze Ub: 10...30 VDC
- Kształt: Seria profili
- Materiał obudowy: anodowane aluminium
- Maksymalne odchylenie liniowe: ±50 µm
- Zakres pomiarowy: 220 mm
- Maksymalna częstotliwość pomiaru: 4000 Hz
- Czujniki położenia, maks. ilość: 2
- Stopień ochrony: IP67
- Temperatura otoczenia: -40...75 °C
- Powtarzalność: ± 10 µm
- Dodatkowe funkcje:
- Mocowanie: klipsy mocujące
- Napięcie robocze Ub: 10...30 VDC
- Połączenie: Złącze, M16x0,75, 8-pinowe
- Zabezpieczenie przeciwzwarciowe: przed GND i przed 36 V DC
- Zabezpieczenie przed odwrotną polaryzacją: Ub do 36 V
- Średni czas do utwardzenia (40 °C): 72 a
- Materiał obudowy: anodowane aluminium
- EN 60068-2-27, udar: 150 g, 6 ms
- EN 60068-2-6, wibracje: 20 g, 10…2000 Hz
- Klasa ochrony: IP67, ze złączem
- Temperatura otoczenia: -40...75 °C
- Materiał obudowy, zabezpieczenie powierzchni: anodowane
- Prąd wyjściowy maks. 5 mA
- Temperatura przechowywania: -40...100 °C
- Materiał pokrywy: aluminium, odlew ciśnieniowy, niklowany
- Powtarzalność: ± 10 µm
- Maksymalne odchylenie liniowe: ±50 µm
- Wyjście analogowe: Analogowe, napięciowe 0…10 V|Analogowe, napięciowe 10…0 V
- Odstępstwo od typu podstawowego: krótsza długość
- Maksymalny pobór prądu przy 24 V DC: 150 mA
- Wilgotność względna: ≤ 90%, bez kondensacji
- Typ podstawowy: BTL7-A501-M….-PS…
- Czujnik położenia, liczba (ustawienie fabryczne): 1
- Czujniki położenia, maks. ilość: 2
- Sygnał wyjściowy regulowany: za pomocą narzędzia programowego
- Prąd rozruchowy: ≤ 500 mA/10 ms
- Maksymalne opóźnienie włączenia: 600 ms
- Sygnał błędu Ua spada: -0,5 V
- Sygnał błędu Ua wzrasta: 10,5 V
- Potencjalne rozdzielenie: nie
- Wytrzymałość na napięcie do (GND – obudowa): 500 V AC
- Zabezpieczenie przeciwprzepięciowe: Ub do 36 V
- Połączenie, konstrukcja: osiowa
- Maksymalna częstotliwość pomiaru: 4000 Hz
- Długość pomiarowa: 220 mm
- Długość montażowa: 325 mm
- Punkt zerowy: 72,0 mm
- EN 55016-2-3, Promieniowanie: obszary przemysłowe i mieszkalne
- EN 60068-2-27, ciągły wstrząs: 150 g, 2 ms
- EN 61000-4-2, ESD: poziom zagrożenia 3
- EN 61000-4-3, RFI: Poziom ważności 3
- EN 61000-4-4, Wybuch: Poziom zagrożenia 3
- EN 61000-4-5, Przepięcie: Poziom zagrożenia 2
- EN 61000-4-6, Pola częstotliwości radiowych: Poziom nasilenia 3
- EN 61000-4-8, Pola magnetyczne: Poziom zagrożenia 4
- Współczynnik temperaturowy typ.: ≤ 30 ppm/K przy 50% długości nominalnej 500 mm
- Opakowanie
sztuka
- Rodzaj produktu
System pomiaru pozycji
- Model katalogowy producenta
BTL7-A501-M0220-P-SA322-S32
- Zawartość
1 szt.
- Minimalne napięcie robocze
18 V/DC
- Maksymalne napięcie robocze
30 V/DC
- Zasilanie (zakres)
18 - 30 V/DC
- Specyfikacja czujnika
z obudową
220 m
- Złącze czujnika
złącze męskie
IP67 (zamontowane)
- Rodzaj gwintu
M16
- Numer katalogowy producenta
BTL0W77
- Dopuszczalny prąd na gniazdo
5 mA
- Materiał obudowy
Aluminium, anodowane
- Materiał
Aluminium, anodowane
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3416163 BALLUFF BTL7-A501-M0220-P-SA322-S32 System pomiaru pozycji 1 szt. Zasięg maksymalny: 220 m
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3416163 BALLUFF BTL7-A501-M0220-P-SA322-S32 System pomiaru pozycji 1 szt. Zasięg maksymalny: 220 m
Opis
Systemy pomiaru położenia w projektowaniu profilowym to bezkontaktowe i absolutne systemy pomiarowe służące do precyzyjnego wykrywania jednego lub więcej położeń. Sprawdzają się doskonale w trudnych warunkach, takich jak prasy, wtryskarki czy roboty bramowe, gdyż wykonane są z hermetycznie uszczelnionej obudowy aluminiowej o stopniu ochrony IP67. Magnesy czujnika położenia działają na element pomiarowy poprzez ściankę profilu. Forma=Seria profili, Montaż=Klipsy montażowe, Materiał obudowy=Aluminium, Czujnik położenia, maks. ilość=2, Połączenie=Złącze, M16x0,75, 8-pinowe, Wyjście analogowe=Analogowe, napięcie 0,10 V Analogowe, napięcie 10,0 V, Zakres pomiarowy=220 mm, Maks. częstotliwość pomiaru=4000 Hz, Maks. odchylenie liniowości=±50 µm, Dokładność powtarzania=± 10 µm, Napięcie robocze Ub=10...30 VDC, Temperatura otoczenia=-40...85 °C, Klasa ochrony=IP67, Zatwierdzenie/Zgodność=CEcULusEACWEEE
