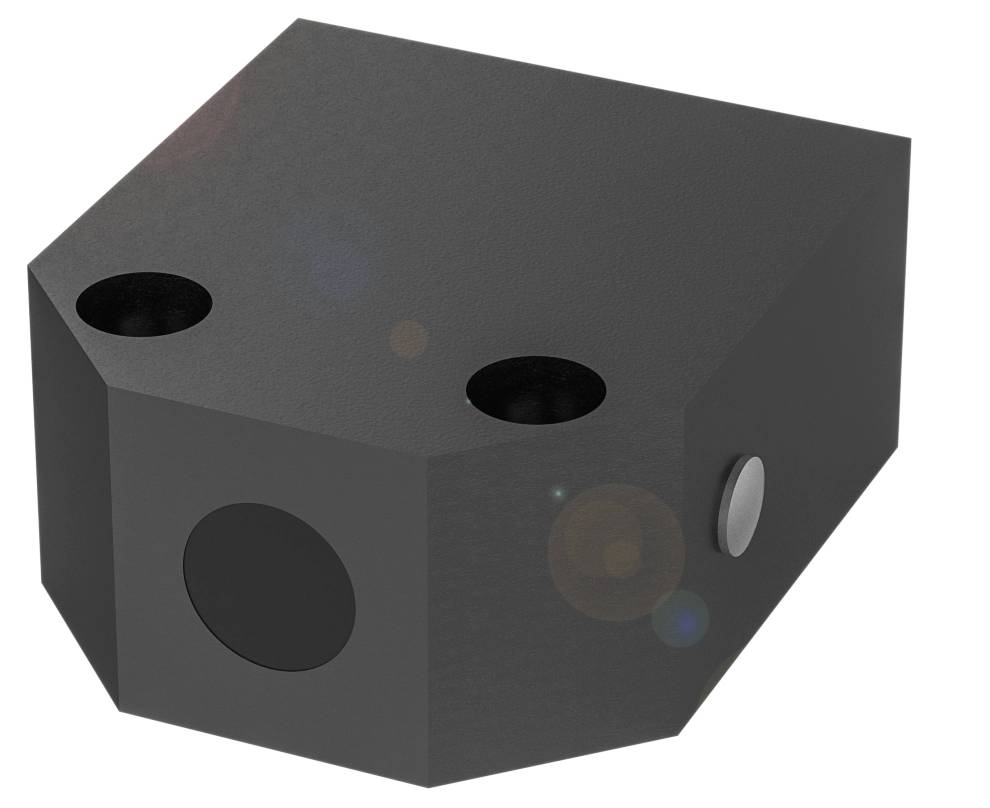

Name: BALLUFF Czujnik indukcyjny Indukcyjne BES01FC BES01FC podtynkowy PNP (Ø x W) 3 m x 22.00 mm
Brand: BALLUFF
SKU: 3417049
Availability: BackOrder

Cechy produktu

Czujnik zbliżeniowy pojemnościowy

Wymiary: 42 x 22 x 48 mm
Projekt: 42x22x48
Montaż: niezabudowany
Zasięg: 5 mm
Wyjście przełączające: PNP normalnie otwarte (NO)

Dane techniczne

Główne cechy: Wymiary: 42 x 22 x 48 mm
Powierzchnia czynna, materiał: PA 12
Przyłączenia: zaciski śrubowe
Projekt: 42x22x48
Napięcie robocze Ub: 10...30 VDC
Montaż: niezabudowany
Obudowa: Aluminiowa
Zasięg: 5 mm
Wyjście przełączające: PNP normalnie otwarte (NO)
Częstotliwość przełączania 500 Hz.
Stopień ochrony: IP67
Temperatura otoczenia: -25 do 70 °C
Dodatkowe funkcje:
Wymiary: 42 x 22 x 48 mm
Wskaźnik napięcia roboczego: nie
Wyświetlacz funkcji: tak
Rezystancja wyjściowa Ra: 2,0 kOhm + D + LED
Napięcie znamionowe robocze Ue DC: 24 V
Prąd znamionowy roboczy Ie: 130 mA
Napięcie znamionowe izolacji Ui: 250 V AC
Prąd zwarciowy znamionowy: 100 A
Opóźnienie gotowości tv maks.: 10 ms
Napięcie robocze Ub: 10...30 VDC
Kategoria użytkowania: DC-13
Minimalny prąd roboczy Im: 0 mA
Maksymalna pojemność obciążenia przy Ue: 1 µF
Prąd jałowy Io maks., tłumiony: 25 mA
Prąd jałowy Io maks., nietłumiony: 15 mA
Prąd resztkowy lr maks.: 80 µA
Maksymalne tętnienie resztkowe (% Ue): 15%
Częstotliwość przełączania 500 Hz.
Klasa ochrony: II
Maksymalny spadek napięcia statycznego: 3,5 V
Zabezpieczenie przed zwarciem: tak
Zabezpieczenie przed odwrotną polaryzacją: tak
Możliwość wymiany zabezpieczona: tak
Gwarantowana odległość przełączania Sa: 4 mm
Histereza H maks. (% Sr): 15,0%
Nominalna odległość przełączania Sn: 5 mm
Rzeczywista odległość przełączania Sr: 5 mm
Rzeczywista odległość przełączania Sr, tolerancja: ±10%
Maksymalny dryft temperatury (% Sr): 10%
Powtarzalność maks. (% Sr): 5,0%
Średni czas do odstania (40 °C): 1620 a
Powierzchnia czynna, materiał: PA 12
Moment dokręcania: 3…4 Nm (M16x1,5)
Rozmiar: 42x22x48
Montaż: montaż podtynkowy
Obudowa: Aluminiowa
EN 60068-2-27, Udar: półsinusoidalny, 30 gn, 11 ms
EN 60068-2-6, Wibracje: 55 Hz, amplituda 1 mm, 3x30 min
Stopień ochrony: IP67
Temperatura otoczenia: -25 do 70 °C
Stopień zabrudzenia 3
Przekrój przyłącza: 2.5 mm²
Moment dokręcania śruby zaciskowej: 0,4 Nm
Dławnica kablowa, rozmiar gwintu: M16x1,5
Warunki otoczenia wyjścia przełączającego: PNP normalnie otwarte (NO)

Rodzaj produktu: Czujnik indukcyjny

Model katalogowy producenta: BES01FC

Minimalne napięcie robocze: 10.0 V

Maksymalne napięcie robocze: 30.0 V

Zasilanie (zakres): 10.0 - 30.0 V

Rodzaj styku: 1 NO

Maksymalna odległość przełączania: 4 mm

Wyjście czujnika: PNP

Materiał obudowy: aluminium

Typ czujnika: Indukcyjne

Rodzaj mocowania czujnika: podtynkowy

Złącze czujnika: zacisk śrubowy

Minimalna temperatura: -25 °C

Maksymalna temperatura: 70 °C

: IP67

Długość produktu: 48.00 mm

Szerokość produktu: 42.00 mm

Wysokość produktu: 22.00 mm

Średnica produktu: 3 m

Wymiary: (Ø x W) 3 m x 22.00 mm

Zawartość: 1 szt.

Napięcie znamionowe: 24 V

Częstotliwość przełączania: 500 Hz

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 3417049 BALLUFF Czujnik indukcyjny Indukcyjne BES01FC BES01FC podtynkowy PNP (Ø x W) 3 m x 22.00 mm

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3417049 BALLUFF Czujnik indukcyjny Indukcyjne BES01FC BES01FC podtynkowy PNP (Ø x W) 3 m x 22.00 mm

Opis

Nasze standardowe czujniki indukcyjne idealnie nadają się do wykrywania obiektów w sektorze metalowym. Są odporne na zwarcia i działają bezdotykowo, co oznacza, że nie ulegają zużyciu i są wyjątkowo niewrażliwe na zanieczyszczenia. Czujniki są dostępne w konstrukcjach o wymiarach od Ø 3 mm do 80 × 80 mm w kształcie prostopadłościanu. Dzięki wytrzymałym i niezawodnym czujnikom indukcyjnym Global możesz uzyskać wyjątkowo ekonomiczne rozwiązania. Możemy dostarczyć szeroką gamę ponad 500 preferowanych wariantów na cały świat, nawet w dużych ilościach, w krótkim czasie. Wymiary = 42 x 22 x 48 mm, konstrukcja = prostopadłościan, montaż = płaski, zasięg = 5 mm, wyjście przełączające = PNP normalnie otwarte (NO), częstotliwość przełączania = 500 Hz, materiał obudowy = aluminium, materiał powierzchni aktywnej = PA 12, połączenie = zaciski śrubowe, napięcie robocze Ub = 10...30 VDC, temperatura otoczenia = -25...70 °C, klasa ochrony = IP67, aprobata/zgodność = CEEACWEEE

Opis tego produktu został przetłumaczony automatycznie.
