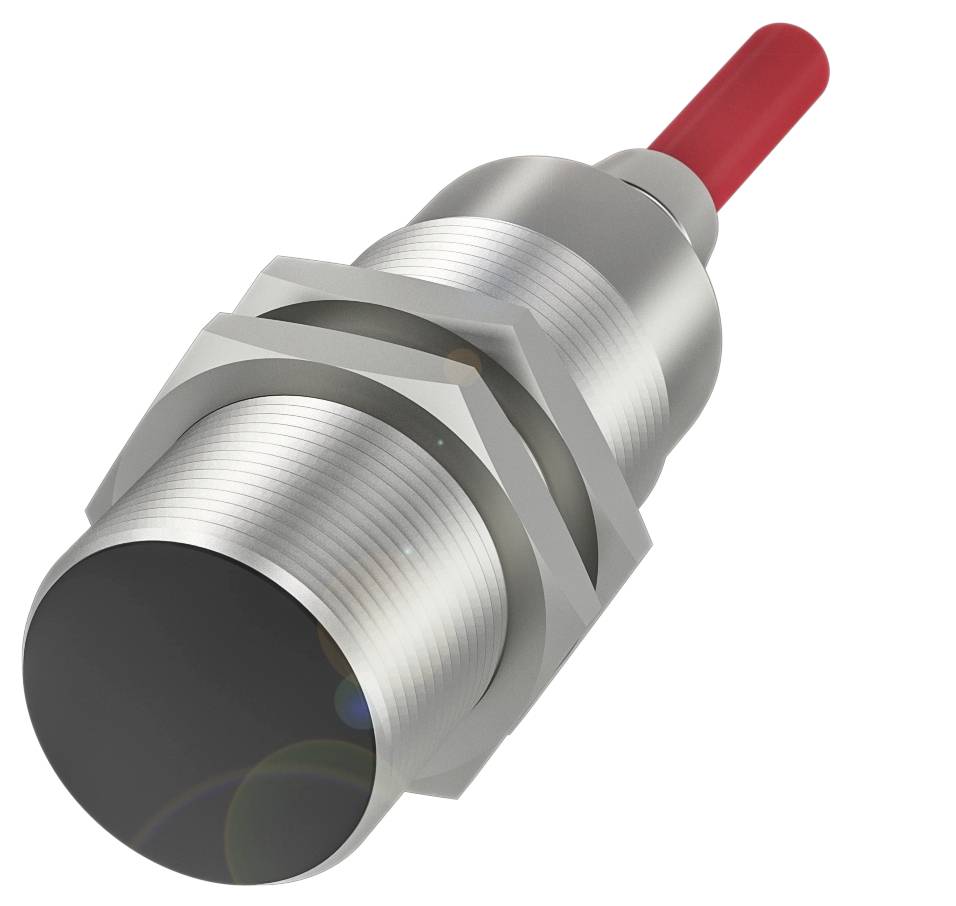

BALLUFF Czujnik indukcyjny Indukcyjne BES02HC BES02HC M30 podtynkowy NPN (Ø x W) 30 mm x 87 m
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Czujnik indukcyjny
Maksymalne napięcie robocze
30.0 V
Wyjście czujnika
NPN
Maksymalna odległość przełączania
8 mm
Typ czujnika
Indukcyjne
Karta katalogowa (PDF)
Liczba
Suma (828,46 zł / Sztuka)
828,46 zł
1019,01 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Cechy produktu
Czujnik zbliżeniowy pojemnościowy
- Wymiary: Ø 30 x 87 mm
- Projekt: M30x1,5
- Montaż: niezabudowany
- Zasięg: 10 mm
- Wyjście przełączające: NPN normalnie otwarte/zamknięte (NO/NC)
Dane techniczne
- Główne cechy: Wymiary: Ø 30 x 87 mm
- Powierzchnia aktywna, materiał: PBT
- Połączenie: Kabel 9,00 m, silikon
- Projekt: M30x1,5
- Napięcie robocze Ub: 10...30 VDC
- Montaż: niezabudowany
- Materiał obudowy: mosiądz niklowany
- Zasięg: 10 mm
- Wyjście przełączające: NPN normalnie otwarte/zamknięte (NO/NC)
- Częstotliwość przełączania 200 Hz.
- Stopień ochrony: IP67
- Temperatura otoczenia: -25 do 120 °C
- Dodatkowe funkcje:
- Wymiary: Ø 30 x 87 mm
- Wskaźnik napięcia roboczego: nie
- Wyświetlacz funkcji: nie
- Rezystancja wyjściowa Ra: 4,7 kOhm + D/4,7 kOhm + D
- Napięcie znamionowe robocze Ue DC: 24 V
- Prąd znamionowy roboczy Ie: 400 mA
- Napięcie znamionowe izolacji Ui: 75 V DC
- Prąd zwarciowy znamionowy: 100 A
- Opóźnienie gotowości tv maks.: 10 ms
- Napięcie robocze Ub: 10...30 VDC
- Kategoria użytkowania: DC-13
- Minimalny prąd roboczy Im: 0 mA
- Maksymalna pojemność obciążenia przy Ue: 0,15 µF
- Prąd jałowy Io maks., tłumiony: 20 mA
- Prąd jałowy Io maks., nietłumiony: 20 mA
- Prąd resztkowy lr maks.: 80 µA
- Maksymalne tętnienie resztkowe (% Ue): 15%
- Częstotliwość przełączania 200 Hz.
- Maksymalny spadek napięcia statycznego: 1,5 V
- Zabezpieczenie przed zwarciem: nie
- Zabezpieczenie przed odwrotną polaryzacją: tak
- Możliwość wymiany zabezpieczona: tak
- Gwarantowana odległość przełączania Sa: 8 mm
- Histereza H maks. (% Sr): 15,0%
- Nominalna odległość przełączania Sn: 10 mm
- Rzeczywista odległość przełączania Sr: 10 mm
- Rzeczywista odległość przełączania Sr, tolerancja: ±10%
- Maksymalny dryft temperatury (% Sr): 10%
- Powtarzalność maks. (% Sr): 5,0%
- Średni czas do zadziałania (40 °C): 400 a
- Powierzchnia aktywna, materiał: PBT
- Moment dokręcania: 70 Nm
- Rozmiar: M30x1.5
- Długość montażowa: 55,00 mm
- Montaż: montaż podtynkowy
- Wyjście przełączające: NPN normalnie otwarte/zamknięte (NO/NC)
- Typ połączenia: Kabel 9,00 m, silikon
- Średnica kabla D: 8,00 mm
- Długość kabla L: 9 m
- Materiał obudowy: mosiądz niklowany
- Materiał kurtki: silikon
- EN 60068-2-27, Udar: półsinusoidalny, 30 gn, 11 ms
- EN 60068-2-6, Wibracje: 55 Hz, amplituda 1 mm, 3x30 min
- Klasa ochrony: IP67, IP60 przy wyjściu kablowym
- Temperatura otoczenia: -25 do 120 °C
- Stopień zabrudzenia 3
- Liczba przewodów: 4
- Przekrój przewodu: 0.75 mm².
- Odstępstwo od typu podstawowego: Ta, kabel
- Rodzaj produktu
Czujnik indukcyjny
- Model katalogowy producenta
BES02HC
- Minimalne napięcie robocze
10.0 V
- Maksymalne napięcie robocze
30.0 V
- Zasilanie (zakres)
10.0 - 30.0 V
- Wyjście czujnika
NPN
- Długość kabla
9.00 m
- Maksymalna odległość przełączania
8 mm
- Częstotliwość przełączania
200 Hz
- Typ czujnika
Indukcyjne
- Złącze czujnika
kabel
- Rodzaj mocowania czujnika
podtynkowy
- Rozmiar czujnika
M30
- Specyfikacja materiału
niklowany
- Materiał obudowy
mosiądz
- Rodzaj styku
antywalentny
IP67
- Minimalna temperatura
-25 °C
- Maksymalna temperatura
120 °C
- Długość produktu
87.00 mm
- Wysokość produktu
87 m
- Średnica produktu
30 mm
- Wymiary
(Ø x W) 30 mm x 87 m
- Napięcie znamionowe
24 V
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3416928 BALLUFF Czujnik indukcyjny Indukcyjne BES02HC BES02HC M30 podtynkowy NPN (Ø x W) 30 mm x 87 m
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3416928 BALLUFF Czujnik indukcyjny Indukcyjne BES02HC BES02HC M30 podtynkowy NPN (Ø x W) 30 mm x 87 m
Opis
Nasze odporne na temperaturę czujniki indukcyjne BES mogą obsługiwać zakresy ultrawysokich temperatur do 230 °C. W zależności od wariantu zarówno obudowa, jak i konstrukcja kabla są zaprojektowane do podwyższonych temperatur. Ich elektronika jest w pełni zintegrowana lub może być łatwo podłączona za pomocą odpowiednich akcesoriów. Dzięki różnym projektom możesz łatwo zintegrować nasze czujniki indukcyjne odporne na ultrawysokie temperatury w szerokiej gamie sytuacji, optymalnie rozwiązując nawet ograniczenia przestrzenne. Niektóre warianty są również dostępne jako czujniki wysokiego ciśnienia. Znacznie rozszerza to zakres zastosowań. Wymiary = Ø 30 x 87 mm, Konstrukcja = M30x1,5, Montaż = płaski, Zasięg = 10 mm, Wyjście przełączające = NPN normalnie otwarte/zamknięte (NO/NC), Częstotliwość przełączania = 200 Hz, Materiał obudowy = mosiądz niklowany, Materiał powierzchni wykrywającej = PBT, Połączenie = kabel 2,00 m, silikon, Napięcie robocze Ub = 10...30 VDC, Temperatura otoczenia = -25...120 °C, Klasa ochrony = IP67, Zatwierdzenie/zgodność = CE, UKCA, WEEE
