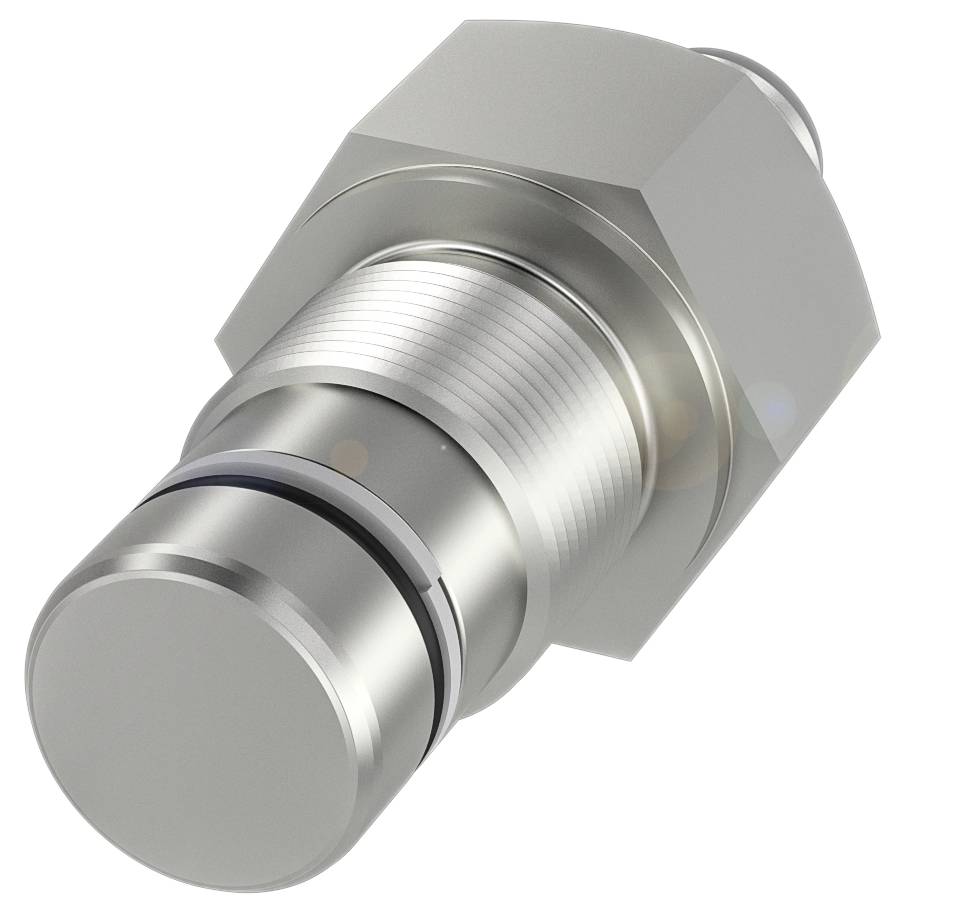

Name: BALLUFF Czujnik indukcyjny Indukcyjne BHS0026 BHS0026 M18 x 1 podtynkowy PNP (Ø x W) 18 mm x 58 m
Brand: BALLUFF
SKU: 3416887
Availability: BackOrder

Cechy produktu

Czujnik zbliżeniowy pojemnościowy

Wymiary: Ø 18 x 58 mm
Projekt: M18x1
Montaż: niezabudowany
Zasięg: 3 mm
Wyjście przełączające: PNP normalnie otwarte (NO)

Dane techniczne

Główne cechy: Wymiary: Ø 18 x 58 mm
Powierzchnia czynna, materiał: PEEK
Połączenie: Złącze, złącze M12x1, 4-pinowe
Projekt: M18x1
Napięcie robocze Ub: 10...30 VDC
Maksymalna odporność na ciśnienie: 500 bar
Montaż: niezabudowany
Materiał obudowy: Stal nierdzewna
Zasięg: 3 mm
Wyjście przełączające: PNP normalnie otwarte (NO)
Częstotliwość przełączania 400 Hz.
Stopień ochrony: IP68
Temperatura otoczenia: -25 do 80 °C
Dodatkowe funkcje:
Wymiary: Ø 18 x 58 mm
Mocowanie: M18x1
Wskaźnik napięcia roboczego: nie
Wyświetlacz funkcji: nie
Rezystancja wyjściowa Ra: 2,0 kOhm + D
Napięcie znamionowe robocze Ue DC: 24 V
Prąd znamionowy roboczy Ie: 130 mA
Napięcie znamionowe izolacji Ui: 75 V DC
Prąd zwarciowy znamionowy: 100 A
Opóźnienie gotowości tv maks.: 10 ms
Napięcie robocze Ub: 10...30 VDC
Kategoria użytkowania: DC-13
Minimalny prąd roboczy Im: 0 mA
Maksymalna pojemność obciążenia przy Ue: 1 µF
Prąd jałowy Io maks., tłumiony: 25 mA
Prąd jałowy Io maks., nietłumiony: 12 mA
Prąd resztkowy lr maks.: 80 µA
Maksymalne tętnienie resztkowe (% Ue): 15%
Częstotliwość przełączania 400 Hz.
Maksymalny spadek napięcia statycznego: 3,5 V
Połączenie: złącze M12x1, 4-pinowe, kodowanie A
Zabezpieczenie przed zwarciem: tak
Zabezpieczenie przed odwrotną polaryzacją: tak
Możliwość wymiany zabezpieczona: tak
Gwarantowana odległość przełączania Sa: 2,1 mm
Histereza H maks. (% Sr): 15,0%
Nominalna odległość przełączania Sn: 3 mm
Rzeczywista odległość przełączania Sr: 3 mm
Rzeczywista odległość przełączania Sr, tolerancja: -20%
Maksymalny dryft temperatury (% Sr): 10%
Powtarzalność maks. (% Sr): 5,0%
Średni czas do odstania (40 °C): 1620 a
Powierzchnia czynna, materiał: PEEK
Moment dokręcania: 40 Nm ±10%
Rozmiar: M18x1
Długość montażowa: 13,00 mm
Montaż: montaż podtynkowy
Materiał obudowy: Stal nierdzewna
Materiał pierścienia uszczelniającego: NBR 60-80
Materiał pierścienia podporowego: PTFE
Pierścień uszczelniający, rozmiar: 13 × 1,5 mm
Maksymalna odporność na ciśnienie: 500 bar
Wytrzymałość na ściskanie, uwaga: odporność na ciśnienie oleju

Rodzaj produktu: Czujnik indukcyjny

Model katalogowy producenta: BHS0026

Minimalne napięcie robocze: 10.0 V

Maksymalne napięcie robocze: 30.0 V

Zasilanie (zakres): 10.0 - 30.0 V

Rodzaj styku: 1 NO

Maksymalna odległość przełączania: 2.1 mm

Wyjście czujnika: PNP

Materiał obudowy: stal nierdzewna

Typ czujnika: Indukcyjne

Rodzaj mocowania czujnika: podtynkowy

Rozmiar czujnika: M18 x 1

Złącze czujnika: M18

Minimalna temperatura: -25 °C

Maksymalna temperatura: 80 °C

: IP68

Długość produktu: 58.00 mm

Wysokość produktu: 58 m

Średnica produktu: 18 mm

Wymiary: (Ø x W) 18 mm x 58 m

Zawartość: 1 szt.

Napięcie znamionowe: 24 V

Częstotliwość przełączania: 400 Hz

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 3416887 BALLUFF Czujnik indukcyjny Indukcyjne BHS0026 BHS0026 M18 x 1 podtynkowy PNP (Ø x W) 18 mm x 58 m

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3416887 BALLUFF Czujnik indukcyjny Indukcyjne BHS0026 BHS0026 M18 x 1 podtynkowy PNP (Ø x W) 18 mm x 58 m

Opis

Nasze odporne na wysokie ciśnienie czujniki indukcyjne BHS wytrzymują ciśnienie do 500 barów. Dlatego też doskonale nadają się do monitorowania położenia układu hydraulicznego, np. kontroli położenia krańcowego siłowników hydraulicznych lub monitorowania położenia zaworów. Ich odporność jest możliwa dzięki zastosowaniu materiałów obudowy odpornych na działanie mediów oraz specjalnego procesu uszczelniania. Oferujemy różnorodne konstrukcje dostosowane do indywidualnych zastosowań oraz szeroki asortyment z różnymi średnicami obudowy i rozmiarami gwintu. Wymiary = Ø 18 x 58 mm, Konstrukcja = M18x1, Montaż = płaski, Zasięg = 3 mm, Wyjście przełączające = PNP normalnie otwarte (NO), Częstotliwość przełączania = 400 Hz, Materiał obudowy = stal nierdzewna, Materiał powierzchni wykrywającej = PEEK, Połączenie = Złącze, złącze M12x1, 4-pinowe, Napięcie robocze Ub = 10...30 VDC, Temperatura otoczenia = -25...80 °C, Maks. odporność na ciśnienie = 500 bar, Klasa ochrony = IP68, Zatwierdzenie/zgodność = CE, UKCA, WEEE

Opis tego produktu został przetłumaczony automatycznie.
