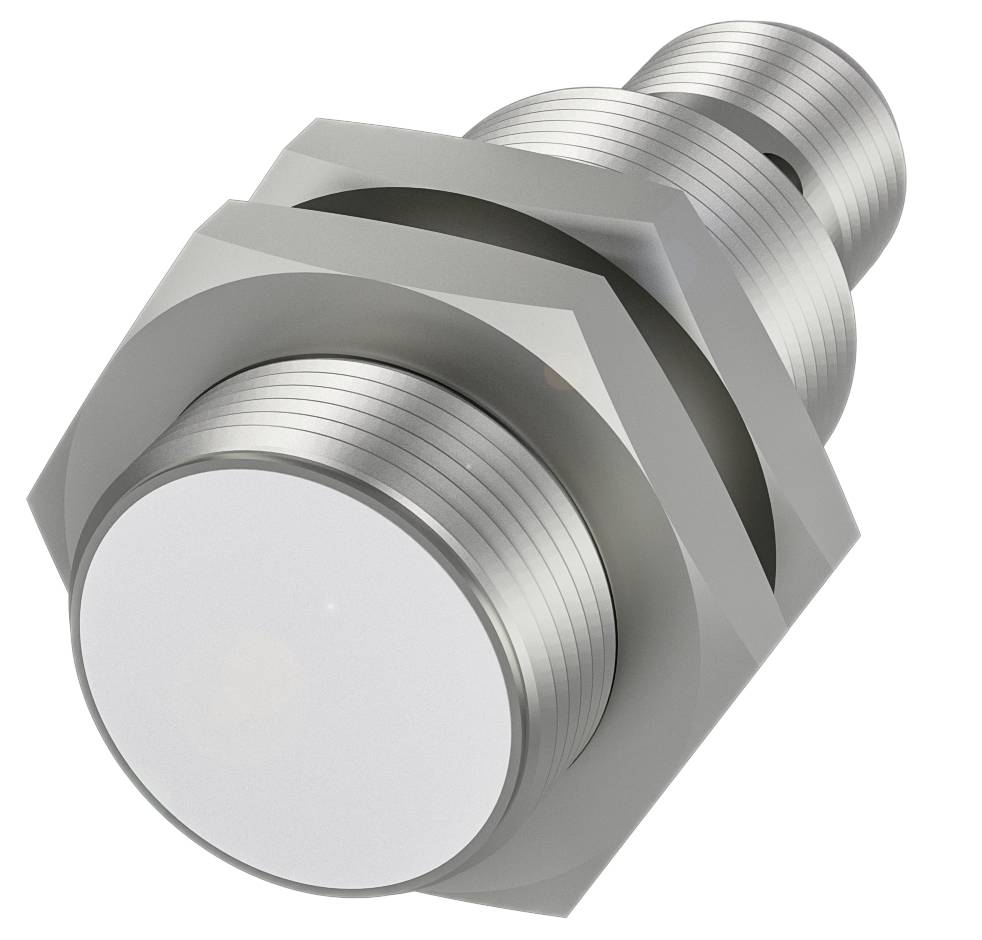

BALLUFF Czujnik odległości Indukcyjne BAW M18ME-UAE50B-S04G-K BAW0026 podtynkowy analogowe zasilania (Ø x W) 18 mm x 44.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Czujnik odległości
Maksymalne napięcie robocze
26.4 V/DC
Wyjście czujnika
analogowe zasilania
Typ czujnika
Indukcyjne
Złącze czujnika
M12, 4 pin
Karta katalogowa (PDF)
Liczba
Suma (909,76 zł / Sztuka)
909,76 zł
1119,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Cechy produktu
Czujnik zbliżeniowy pojemnościowy
- Wymiary: Ø 18 x 44,5 mm
- Projekt: M18x1
- Montaż: niezabudowany
- Zakres: 1...5 mm
- Wyjście analogowe: Analogowe, napięciowe 0…10 V
- Analogowy, temperatura
Dane techniczne
- Główne cechy: Wymiary: Ø 18 x 44,5 mm
- Powierzchnia aktywna, materiał: PBT
- Wyjście analogowe: Analogowe, napięciowe 0…10 V
- Analogowy, temperatura
- Połączenie: Złącze, złącze M12x1, 4-pinowe
- Charakterystyka wyjściowa: opadająca przy zbliżaniu się
- Projekt: M18x1
- Napięcie robocze Ub: 21,6...26,4 VDC
- Montaż: niezabudowany
- Materiał obudowy: mosiądz niklowany
- Częstotliwość odcięcia –3 dB: 500 Hz
- Maksymalne odchylenie liniowe: ±120 µm
- Zakres: 1...5 mm
- Stopień ochrony: IP67
- Temperatura otoczenia: -10...70 °C
- Powtarzalność według BWN: ±8 µm
- Dodatkowe funkcje:
- Wymiary: Ø 18 x 44,5 mm
- Wskaźnik napięcia roboczego: nie
- Napięcie znamionowe robocze Ue DC: 24 V
- Napięcie znamionowe izolacji Ui: 75 V DC
- Napięcie robocze Ub: 21,6...26,4 VDC
- Maksymalne tętnienie resztkowe (% Ue): 10%
- Połączenie: złącze M12x1, 4-pinowe, kodowanie A
- Zabezpieczenie przed zwarciem: tak
- Zabezpieczenie przed odwrotną polaryzacją: tak
- Możliwość wymiany zabezpieczona: nie
- Średni czas do utwardzenia (40 °C): 640 a
- Powierzchnia aktywna, materiał: PBT
- Moment dokręcania: 25 Nm
- Rozmiar: M18x1
- Długość montażowa: 30,0 mm
- Montaż: montaż podtynkowy
- Materiał obudowy: mosiądz niklowany
- EN 60068-2-27, Udar: półsinusoidalny, 30 gn, 11 ms
- EN 60068-2-6, Wibracje: 55 Hz, amplituda 1 mm, 3x30 min
- Stopień ochrony: IP67
- Temperatura otoczenia: -10...70 °C
- Stopień zabrudzenia 3
- Prąd jałowy Io maks. przy Ue: 10 mA
- Zakres pomiarowy: 1...5 mm
- Częstotliwość odcięcia –3 dB: 500 Hz
- Rezystancja obciążenia RL min.: 2000 omów
- Skok U: 2,50 V/mm
- Maksymalne odchylenie liniowe: ±120 µm
- Zakres liniowości Sl: 1...5 mm
- Maksymalny dryft temperatury wartości końcowej: ±5,0 %
- Powtarzalność według BWN: ±8 µm
- Wyjście analogowe: Analogowe, napięcie 0…10 V | Analogowe, temperatura
- Charakterystyka wyjściowa: opadająca przy zbliżaniu się
- Napięcie wyjściowe przy Se: 5 V
- Napięcie wyjściowe przy Sl max.: 10 V
- Napięcie wyjściowe przy Sl min.: 0 V
- Wyświetlacz funkcji Funkcje elektryczne: Wyświetlacz regulacji
- Rezystancja obciążenia RT min.: 2000 omów
- Wyjście temperatury: -9 mV/°C
- Rodzaj produktu
Czujnik odległości
- Model katalogowy producenta
BAW M18ME-UAE50B-S04G-K
- Minimalne napięcie robocze
21.6 V/DC
- Maksymalne napięcie robocze
26.4 V/DC
- Zasilanie (zakres)
21.6 - 26.4 V/DC
- Wyjście czujnika
analogowe zasilania
- Materiał obudowy
mosiądz (niklowany)
PBT
- Typ czujnika
Indukcyjne
- Rodzaj mocowania czujnika
podtynkowy
- Złącze czujnika
M12, 4 pin
- Minimalna temperatura
-10 °C
- Maksymalna temperatura
70 °C
IP67
- Długość produktu
44.5 mm
- Szerokość produktu
18 mm
- Wysokość produktu
44.5 mm
- Średnica produktu
18 mm
- Wymiary
(Ø x W) 18 mm x 44.5 mm
- Zawartość
1 szt.
- Napięcie znamionowe
24 V
- Połączenie komponentów
złącze
- Ilość pinów
4
- Rodzaj gwintu
M12 x 1
5 mm
- Zasięg min. (w wolny polu)
1 mm
- Wykonanie
8 µm
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3416859 BALLUFF Czujnik odległości Indukcyjne BAW M18ME-UAE50B-S04G-K BAW0026 podtynkowy analogowe zasilania (Ø x W) 18 mm x 44.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3416859 BALLUFF Czujnik odległości Indukcyjne BAW M18ME-UAE50B-S04G-K BAW0026 podtynkowy analogowe zasilania (Ø x W) 18 mm x 44.
Opis
Nasze indukcyjne czujniki odległości BAW mierzą różne położenia i odległości, a także potrafią rozróżniać różne warianty materiałów. Działają bezkontaktowo, są więc odporne na zużycie i charakteryzują się długą żywotnością. Ich funkcja uczenia ma regulowany zakres liniowości, co umożliwia szybkie uruchomienie podczas początkowej instalacji i zapewnia minimalny czas przestoju podczas wymiany czujnika. Dzięki różnorodności dostępnych konstrukcji, indukcyjne czujniki odległości można łatwo zintegrować z dowolną aplikacją. Kluczowe obszary zastosowań obejmują monitorowanie ruchów w urządzeniach łączących, dziurkujących lub zaciskających w inżynierii mechanicznej lub wykrywanie nierównowagi i rozszerzeń osi. Indukcyjne czujniki odległości zapewniają absolutny analogowy sygnał napięcia, prądu lub IO-Link. Wymiary = Ø 18 x 44,5 mm, konstrukcja = M18x1, montaż = płaski, zakres = 1...5 mm, wyjście analogowe = analogowe, napięcie 0,10 V analogowe, temperatura, charakterystyka wyjściowa = opadająca przy zbliżaniu, częstotliwość odcięcia -3 dB = 500 Hz, powtarzalność zgodnie z BWN = ±8 µm, maks. odchylenie liniowości = ±120 µm, materiał obudowy = mosiądz niklowany, materiał powierzchni wykrywającej = PBT, połączenie = złącze, wtyczka M12x1, 4-pinowe, napięcie robocze Ub = 21,6...26,4 VDC, temperatura otoczenia = -10...70 °C, klasa ochrony = IP67, zatwierdzenie/zgodność = CE, UKCA, cULus, WEEE
