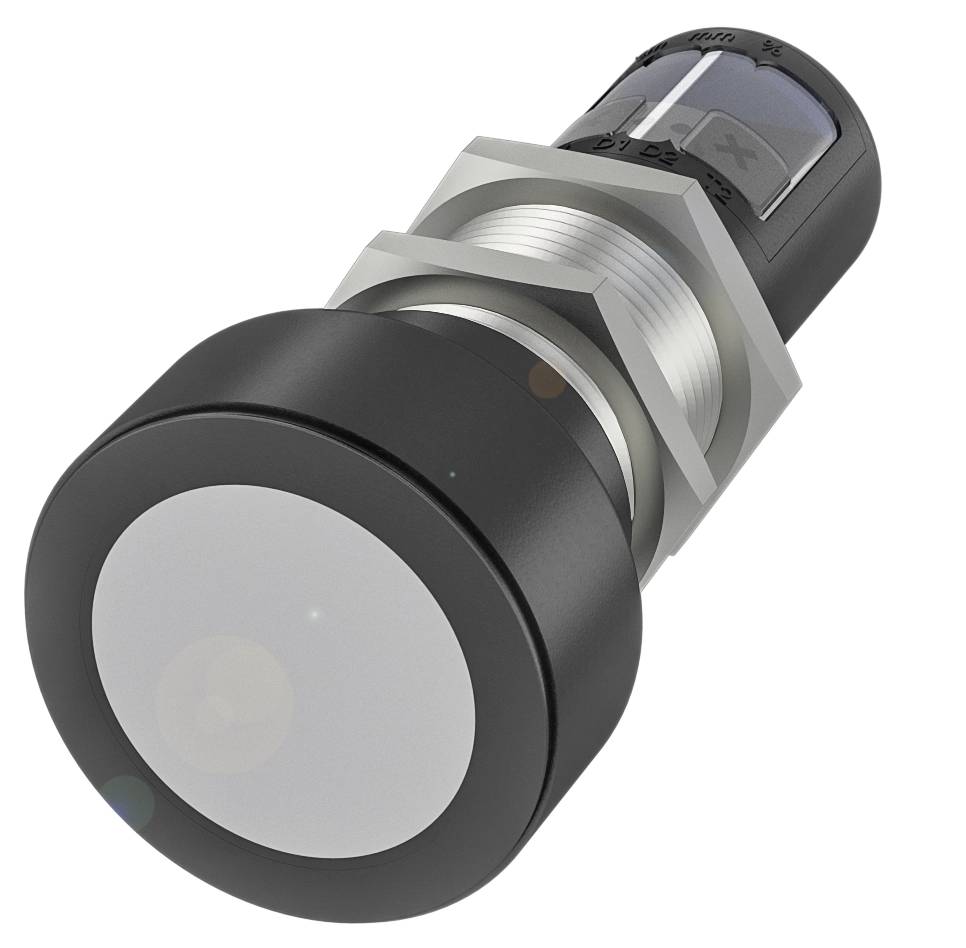

BALLUFF Czujnik ultradźwiękowy Ultradźwiękowe PNP BUS003L
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Czujnik ultradźwiękowy
Maksymalne napięcie robocze
30 V
Wyjście czujnika
PNP
Maksymalna odległość przełączania
3400 mm
Typ czujnika
Ultradźwiękowe
Karta katalogowa (PDF)
Liczba
Suma (2836,59 zł / Sztuka)
2836,59 zł
3489,01 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Cechy produktu
Czujnik ultradźwiękowy BALLUFF BUS003L
- Połączenie: Złącze, złącze M12x1, 5-pinowe
- Projekt: Ø 47,5 mm
- Wyjście przełączające: PNP normalnie otwarte/zamknięte (NO/NC)
- Materiał obudowy: mosiądz niklowany
- PBT, TPU
- Wyjście analogowe: Analogowe, napięciowe/analogowe, prądowe 0…10 V/4…20 mA
Dodatkowe informacje:
Dane techniczne
- Główne cechy: Powierzchnia aktywna, materiał: pianka PU/żywica epoksydowa/szkło
- Wyjście analogowe: Analogowe, napięciowe/analogowe, prądowe 0…10 V/4…20 mA
- Połączenie: Złącze, złącze M12x1, 5-pinowe
- Projekt: Ø 47,5 mm
- Napięcie robocze Ub: 9...30 VDC
- Materiał obudowy: mosiądz niklowany
- PBT, TPU
- Zakres: 350...5000 mm
- Wyjście przełączające: PNP normalnie otwarte/zamknięte (NO/NC)
- Częstotliwość przełączania 4 Hz.
- Stopień ochrony: IP67
- Temperatura otoczenia: -25 do 70 °C
- Powtarzalność: ± 0,15% FS
- Dodatkowe funkcje:
- Napięcie znamionowe robocze Ue DC: 24 V
- Napięcie robocze Ub: 9...30 VDC
- Częstotliwość przełączania 4 Hz.
- Połączenie: złącze M12x1, 5-pinowe
- Zabezpieczenie przed zwarciem: tak
- Zabezpieczenie przed odwrotną polaryzacją: tak
- Nominalna odległość przełączania Sn: 3400 mm
- Prąd wyjściowy maks. 200 mA
- Wyświetlacz: Wartość odległości - wyświetlacz segmentowy
- Histereza H max.: 50 mm
- Zastosowanie: Pomiar odległości
- Zakres pomiarowy: 350...5000 mm
- Funkcja wejściowa: sygnał synchronizacji
- Maks. pobór prądu: 80 mA
- Synchronizacja: wewnętrzna, maks. 10 czujników
- Częstotliwość ultradźwiękowa: 120 kHz
- Rozdzielczość: ≤ 0,180 mm
- Powtarzalność: ± 0,15% FS
- Rezystancja obciążenia RL maks. (Analog I): 500 omów przy UB> 20 V|100 Ohm przy UB< 20 V
- Rezystancja obciążenia RL min. (analogowe U): 100 kOhm przy UB> 15 V
- Rodzaj produktu
Czujnik ultradźwiękowy
- Model katalogowy producenta
BUS003L
- Minimalne napięcie robocze
9 V
- Maksymalne napięcie robocze
30 V
- Zasilanie (zakres)
9 - 30 V
- Wyjście czujnika
PNP
- Maksymalna odległość przełączania
3400 mm
- Częstotliwość przełączania
4 Hz
- Typ czujnika
Ultradźwiękowe
- Złącze czujnika
złącze męskie M12, 5 pin
- Specyfikacja materiału
niklowany
- Materiał obudowy
mosiądz
- Rodzaj styku
1 PNP
IP67
- Minimalna temperatura
-25 °C
- Maksymalna temperatura
70 °C
- Długość produktu
113.2 mm
- Średnica produktu
47.5 m
- Wymiary
(Ø x D) 47.5 m x 113.2 mm
- Dopuszczalny prąd na gniazdo
200 mA
- Napięcie znamionowe
30 V
- Napięcie robocze
24
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3416301 BALLUFF Czujnik ultradźwiękowy Ultradźwiękowe PNP BUS003L
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3416301 BALLUFF Czujnik ultradźwiękowy Ultradźwiękowe PNP BUS003L
Opis
Wykrywanie położenia lub rozpoznawanie obiektów w mediach stałych, sypkich i ciekłych — kontrola obecności i liczenie obiektów bez kontaktu. Mają uniwersalne zastosowanie i działają niezależnie od koloru i faktury powierzchni. Mgła, kurz i brud nie stanowią dla nich problemu. Wysoka rozdzielczość i małe martwe strefy gwarantują wyjątkową precyzję. Czujniki ultradźwiękowe różnią się sygnałem wyjściowym. Konstrukcja = Ø 47,5 mm, Wyjście analogowe = Analogowe, napięciowe/analogowe, prądowe 0,10 V/4,20 mA liniowe narastające/opadające, Wyjście przełączające = PNP normalnie otwarte/zamknięte (NO/NC), Połączenie = Złącze, złącze M12x1, 5-stykowe, Materiał obudowy = Mosiądz PBT, TPU, Materiał powierzchni wykrywającej = Pianka PU/żywica epoksydowa/szkło, Zakres = 350...5000 mm, Częstotliwość przełączania = 4 Hz, Zatwierdzenie/zgodność = cULus LISTEDCEEACWEEE, Temperatura otoczenia = -25...70 °C, Klasa ochrony = IP67, Dokładność powtarzania = ± 0,15 % FS, Napięcie robocze Ub = 9...30 VDC
