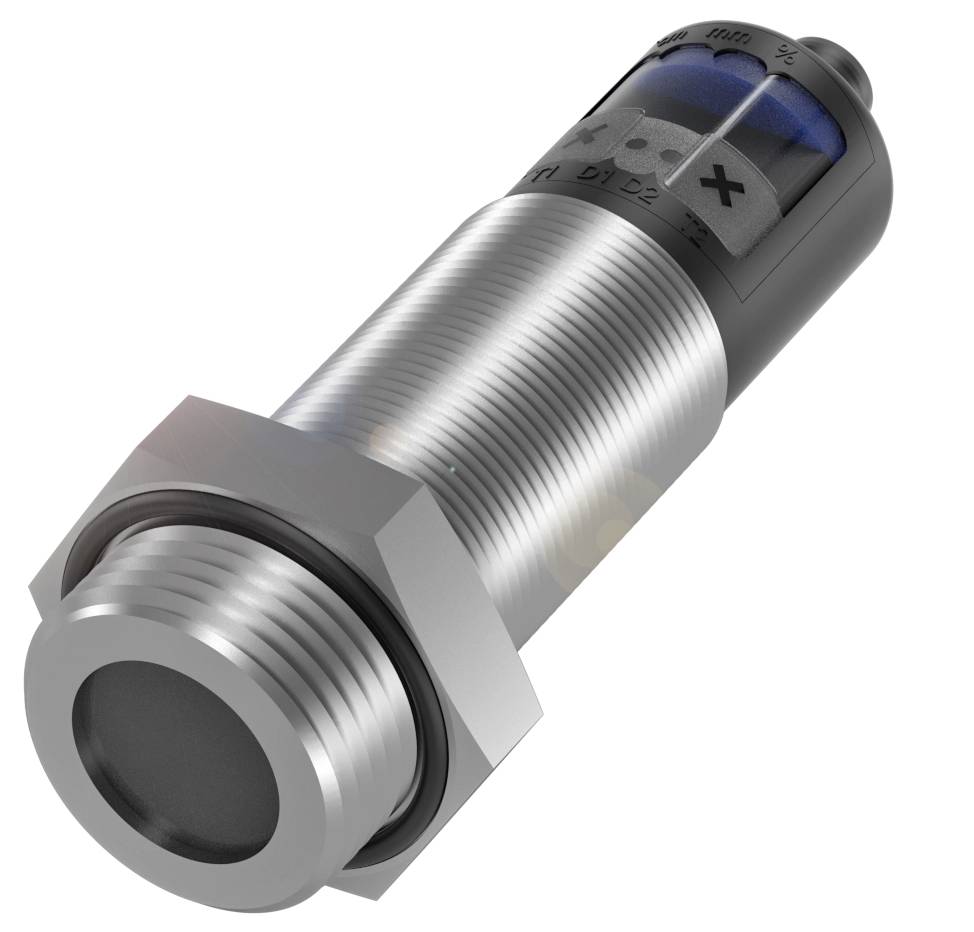

BALLUFF Czujnik ultradźwiękowy Ultradźwiękowe PNP BUS005Y
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Czujnik ultradźwiękowy
Maksymalne napięcie robocze
30 V
Wyjście czujnika
PNP
Maksymalna odległość przełączania
350 mm
Typ czujnika
Ultradźwiękowe
Karta katalogowa (PDF)
Liczba
Suma (3023,58 zł / Sztuka)
3023,58 zł
3719,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Cechy produktu
Czujnik ultradźwiękowy BALLUFF BUS005Y
- Połączenie: Złącze, złącze M12x1, 5-pinowe
- Projekt: Ø 47 mm
- Wyjście przełączające: PNP normalnie otwarte/zamknięte (NO/NC)
- Przyłącze procesowe: G 1"
- Wyjście analogowe: Analogowe, napięciowe/analogowe, prądowe 0…10 V/4…20 mA
Dodatkowe informacje:
Dane techniczne
- Główne cechy: Powierzchnia czynna, materiał: PTFE
- Wyjście analogowe: Analogowe, napięciowe/analogowe, prądowe 0…10 V/4…20 mA
- Połączenie: Złącze, złącze M12x1, 5-pinowe
- Projekt: Ø 47 mm
- Napięcie robocze Ub: 9...30 VDC
- Maksymalna odporność na ciśnienie: 6 barów
- Materiał obudowy: stal nierdzewna (1.4571)
- PBT, TPU
- Przyłącze procesowe: G 1"
- Zakres: 85...1500 mm
- Wyjście przełączające: PNP normalnie otwarte/zamknięte (NO/NC)
- Częstotliwość przełączania 9 Hz.
- Stopień ochrony: IP67
- Temperatura otoczenia: -25 do 70 °C
- Powtarzalność: ± 0,15% FS
- Dodatkowe funkcje:
- Napięcie znamionowe robocze Ue DC: 24 V
- Napięcie robocze Ub: 9...30 VDC
- Częstotliwość przełączania 9 Hz.
- Połączenie: złącze M12x1, 5-pinowe
- Zabezpieczenie przed zwarciem: tak
- Nominalna odległość przełączania Sn: 350 mm
- Prąd wyjściowy maks. 200 mA
- Wyświetlacz: Wartość odległości - wyświetlacz segmentowy
- Histereza H max.: 5 mm
- Zastosowanie: Pomiar odległości
- Zakres pomiarowy: 85...1500 mm
- Funkcja wejściowa: sygnał synchronizacji
- Maks. pobór prądu: 80 mA
- Synchronizacja: wewnętrzna, maks. 10 czujników
- Częstotliwość ultradźwiękowa: 320 kHz
- Rozdzielczość: ≤ 0,025 mm
- Powtarzalność: ± 0,15% FS
- Rezystancja obciążenia RL maks. (Analog I): 500 omów przy UB> 20 V|100 Ohm przy UB< 20 V
- Rezystancja obciążenia RL min. (analogowe U): 100 kOhm przy UB> 15 V
- Zakres detekcji/pomiaru zabezpieczony przed odwrotną polaryzacją: tak
- Rodzaj produktu
Czujnik ultradźwiękowy
- Model katalogowy producenta
BUS005Y
- Minimalne napięcie robocze
9 V
- Maksymalne napięcie robocze
30 V
- Zasilanie (zakres)
9 - 30 V
- Wyjście czujnika
PNP
- Maksymalna odległość przełączania
350 mm
- Częstotliwość przełączania
9 Hz
- Typ czujnika
Ultradźwiękowe
- Specyfikacja czujnika
kwasoodporny
- Złącze czujnika
złącze męskie M12, 5 pin
- Specyfikacja materiału
odporny na rdzę
- Materiał obudowy
stal nierdzewna
- Rodzaj styku
1 PNP
IP67
- Minimalna temperatura
-25 °C
- Maksymalna temperatura
70 °C
- Długość produktu
114.5 mm
- Średnica produktu
47 m
- Wymiary
(Ø x D) 47 m x 114.5 mm
- Dopuszczalny prąd na gniazdo
200 mA
- Napięcie znamionowe
30 V
- Napięcie robocze
24
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3416359 BALLUFF Czujnik ultradźwiękowy Ultradźwiękowe PNP BUS005Y
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3416359 BALLUFF Czujnik ultradźwiękowy Ultradźwiękowe PNP BUS005Y
Opis
Czujniki ultradźwiękowe odporne na działanie chemikaliów mierzą bezkontaktowo poziom napełnienia zbiorników i kontenerów, zarówno przy ciśnieniu normalnym, jak i przy nadciśnieniu do 6 barów. Łącząc wyjścia przełączające i analogowe można jednocześnie wykonywać pomiar poziomu i zabezpieczenie przed przepełnieniem. Membrana PTFE i obudowa ze stali nierdzewnej chronią czujnik przed agresywnymi cieczami we wszystkich zastosowaniach. Konstrukcja = Ø 47 mm, Przyłącze procesowe = G 1", Wyjście analogowe = Analogowe, napięciowe/analogowe, prądowe 0,10 V/4,20 mA liniowe narastające/opadające, Wyjście przełączające = PNP normalnie otwarte/zamknięte (NO/NC), Połączenie = Złącze, złącze M12x1, 5-stykowe, Materiał obudowy = Stal nierdzewna (1.4571) PBT, TPU, Materiał powierzchni wykrywającej = PTFE, Zakres = 85...1500 mm, Częstotliwość przełączania = 9 Hz, Zatwierdzenie/zgodność = CEWEEE, Temperatura otoczenia = -25...70 °C, Klasa ochrony = IP67, Powtarzalność = ± 0,15 % FS, Maks. odporność na ciśnienie = 6 bar, Napięcie robocze Ub = 9...30 VDC
