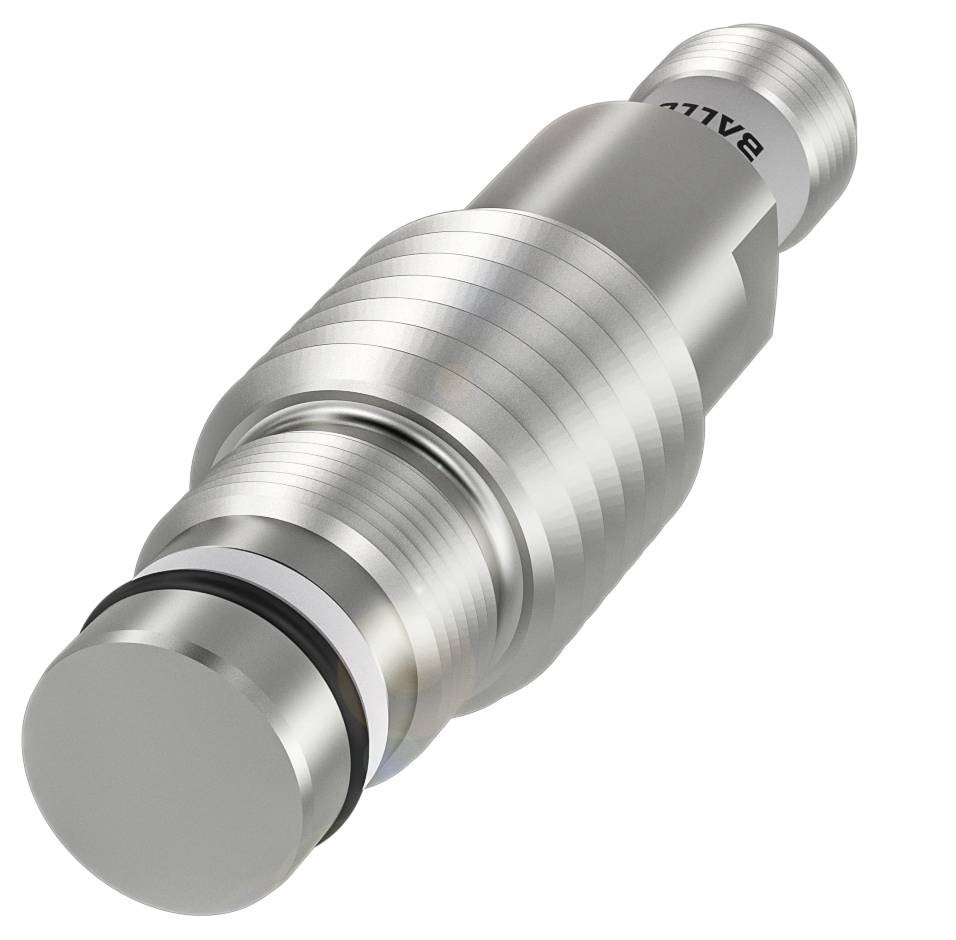

BALLUFF Czyjnik Indukcyjne BES 516-300-S128-S4-D BHS001C podtynkowy PNP, Zamykający (Ø x W) 16 mm x 73 m
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Czyjnik
Maksymalne napięcie robocze
30 V/DC
Wyjście czujnika
PNP, Zamykający
Maksymalna odległość przełączania
1.5 mm
Typ czujnika
Indukcyjne
Karta katalogowa (PDF)
Liczba
Suma (1486,99 zł / Sztuka)
1486,99 zł
1829,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Cechy produktu
Czujnik zbliżeniowy pojemnościowy
- Wymiary: Ø 16 x 73 mm
- Konstrukcja: M16x1/M20x1.5
- Montaż: niezabudowany
- Zakres: 1,5 mm
- Wyjście przełączające: PNP normalnie otwarte (NO)
Dane techniczne
- Główne cechy: Wymiary: Ø 16 x 73 mm
- Powierzchnia czynna, materiał: EP
- Połączenie: Złącze, wtyczka M12x1, 4-pinowa, 5,00 m, PUR
- Konstrukcja: M16x1/M20x1.5
- Napięcie robocze Ub: 10...30 VDC
- Maksymalna odporność na ciśnienie: 350 bar
- Montaż: niezabudowany
- Materiał obudowy: stal nierdzewna (1.4104)
- Zakres: 1,5 mm
- Wyjście przełączające: PNP normalnie otwarte (NO)
- Częstotliwość przełączania 1000 Hz.
- Stopień ochrony: IP68
- Temperatura otoczenia: -25 do 80 °C
- Dodatkowe funkcje:
- Wymiary: Ø 16 x 73 mm
- Mocowanie: M16x1
- Wskaźnik napięcia roboczego: nie
- Wyświetlacz funkcji: nie
- Rezystancja wyjściowa Ra: 33,0 kOhm + D
- Napięcie znamionowe robocze Ue DC: 24 V
- Prąd znamionowy roboczy Ie: 200 mA
- Napięcie znamionowe izolacji Ui: 75 V DC
- Prąd zwarciowy znamionowy: 100 A
- Opóźnienie gotowości tv maks.: 10 ms
- Napięcie robocze Ub: 10...30 VDC
- Kategoria użytkowania: DC-13
- Minimalny prąd roboczy Im: 0 mA
- Maksymalna pojemność obciążenia przy Ue: 0,5 µF
- Prąd jałowy Io maks., tłumiony: 10 mA
- Prąd jałowy Io maks., nietłumiony: 1 mA
- Prąd resztkowy lr maks.: 10 µA
- Maksymalne tętnienie resztkowe (% Ue): 15%
- Częstotliwość przełączania 1000 Hz.
- Maksymalny spadek napięcia statycznego: 1,5 V
- Połączenie: złącze M12x1, 4-pinowe, kodowanie A
- Zabezpieczenie przed zwarciem: tak
- Zabezpieczenie przed odwrotną polaryzacją: tak
- Możliwość wymiany zabezpieczona: tak
- Gwarantowana odległość przełączania Sa: 1,2 mm
- Histereza H maks. (% Sr): 15,0%
- Nominalna odległość przełączania Sn: 1,5 mm
- Rzeczywista odległość przełączania Sr: 1,5 mm
- Rzeczywista odległość przełączania Sr, tolerancja: ±10%
- Maksymalny dryft temperatury (% Sr): 10%
- Powtarzalność maks. (% Sr): 5,0%
- Średni czas do utwardzenia (40 °C): 720 a
- Powierzchnia czynna, materiał: EP
- Moment dokręcania: 40 Nm ±10%
- Rozmiar: M16x1/M20x1.5
- Długość montażowa: 20,00 mm
- Montaż: montaż podtynkowy
- Typ połączenia: złącze, 5,00 m, PUR
- Średnica kabla D: 4,60 mm
- Długość kabla L: 5 m
- Materiał obudowy: stal nierdzewna (1.4104)
- Materiał kurtki: PUR
- Liczba przewodów: 3
- Przekrój przewodu: 0.34 mm².
- Odstępstwo od typu podstawowego: Mieszkalnictwo
- Materiał pierścienia podporowego: PTFE
- Pierścień uszczelniający, rozmiar: 11 × 1,8 mm
- Maksymalna odporność na ciśnienie: 350 bar
- Wytrzymałość na ściskanie, uwaga: odporność na ciśnienie oleju
- Rodzaj produktu
Czyjnik
- Model katalogowy producenta
BES 516-300-S128-S4-D
- Minimalne napięcie robocze
10 V/DC
- Maksymalne napięcie robocze
30 V/DC
- Zasilanie (zakres)
10 - 30 V/DC
- Wyjście czujnika
PNP, Zamykający
- Długość kabla
5 m
- Maksymalna odległość przełączania
1.5 mm
- Częstotliwość przełączania
1000 Hz
- Typ czujnika
Indukcyjne
- Złącze czujnika
M12, 4 pin
- Rodzaj mocowania czujnika
podtynkowy
- Specyfikacja materiału
odporny na rdzę
- Materiał obudowy
stal nierdzewna
EP
- Rodzaj styku
1 NO
IP68
- Minimalna temperatura
-25 °C
- Maksymalna temperatura
80 °C
- Długość produktu
73 mm
- Wysokość produktu
73 m
- Średnica produktu
16 mm
- Wymiary
(Ø x W) 16 mm x 73 m
- Napięcie znamionowe
24 V
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3416877 BALLUFF Czyjnik Indukcyjne BES 516-300-S128-S4-D BHS001C podtynkowy PNP, Zamykający (Ø x W) 16 mm x 73 m
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3416877 BALLUFF Czyjnik Indukcyjne BES 516-300-S128-S4-D BHS001C podtynkowy PNP, Zamykający (Ø x W) 16 mm x 73 m
Opis
Nasze odporne na wysokie ciśnienie czujniki indukcyjne BHS wytrzymują ciśnienie do 500 barów. Dlatego też doskonale nadają się do monitorowania położenia układu hydraulicznego, np. kontroli położenia krańcowego siłowników hydraulicznych lub monitorowania położenia zaworów. Ich odporność jest możliwa dzięki zastosowaniu materiałów obudowy odpornych na działanie mediów oraz specjalnego procesu uszczelniania. Oferujemy różnorodne konstrukcje dostosowane do indywidualnych zastosowań oraz szeroki asortyment z różnymi średnicami obudowy i rozmiarami gwintu. Wymiary = Ø 16 x 73 mm, Konstrukcja = M16x1/M20x1,5, Montaż = płaski, Zakres = 1,5 mm, Wyjście przełączające = PNP normalnie otwarte (NO), Częstotliwość przełączania = 1000 Hz, Materiał obudowy = stal nierdzewna (1.4104), Powierzchnia czujnika, Materiał = EP, Połączenie = Złącze, wtyczka M12x1, 4-stykowe, 5,00 m, PUR, Napięcie robocze Ub = 10...30 VDC, Temperatura otoczenia = -25...80 °C, Maksymalny opór ciśnieniowy = 350 bar, Klasa ochrony = IP68, Zatwierdzenie/zgodność = CE, UKCA, WEEE
