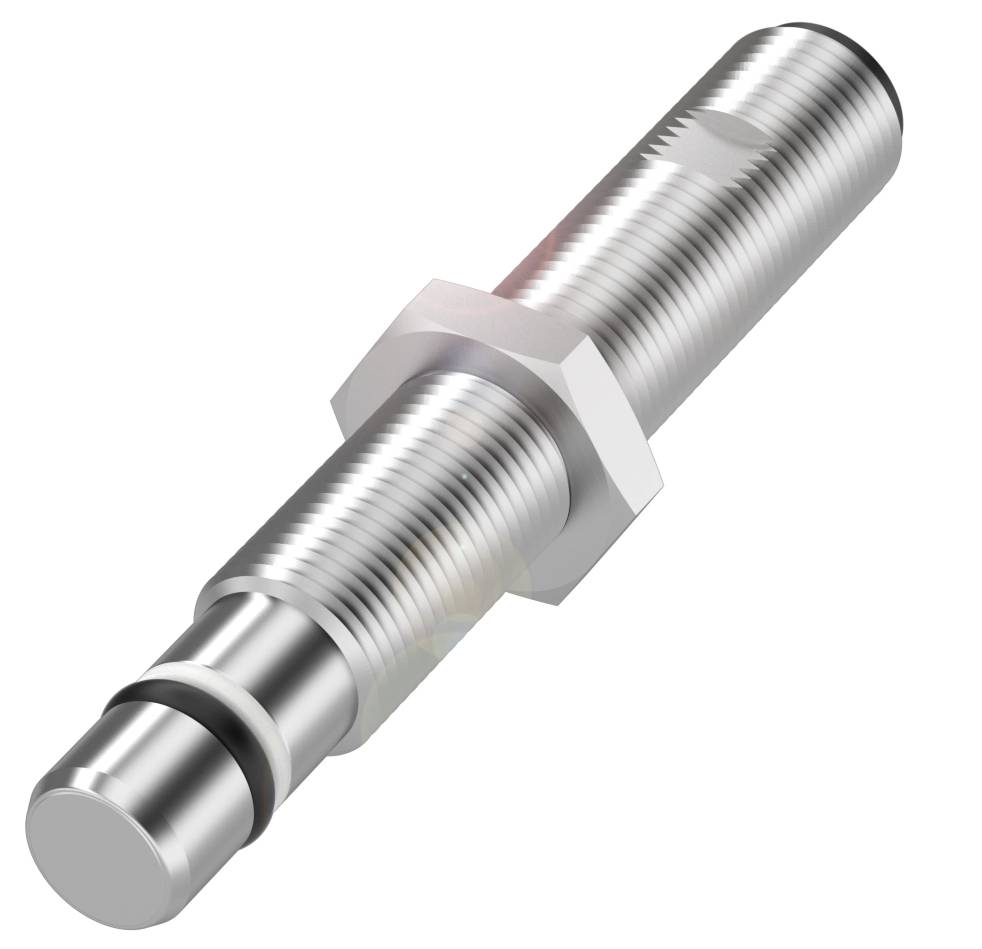

BALLUFF Czyjnik Indukcyjne BES 516-300-S135-S4-D BHS001L M12 podtynkowy PNP, Zamykający (Ø x W) 12 mm x 78 m sztuka
EAN:
Numer producenta
Numer produktu
Opakowanie
sztuka
Rodzaj produktu
Czyjnik
Maksymalne napięcie robocze
30 V/DC
Rodzaj styku
1 PNP
Maksymalna odległość przełączania
1.5 mm
Karta katalogowa (PDF)
Liczba
Suma (779,67 zł / Sztuka)
779,67 zł
958,99 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Cechy produktu
Czujnik zbliżeniowy pojemnościowy
- Wymiary: Ø 12 x 78 mm
- Projekt: M12x1
- Montaż: niezabudowany
- Zakres: 1,5 mm
- Wyjście przełączające: PNP normalnie otwarte (NO)
Dane techniczne
- Główne cechy: Wymiary: Ø 12 x 78 mm
- Powierzchnia czynna, materiał: EP
- Połączenie: Złącze, złącze M12x1, 4-pinowe
- Projekt: M12x1
- Napięcie robocze Ub: 10...30 VDC
- Maksymalna odporność na ciśnienie: 500 bar
- Montaż: niezabudowany
- Materiał obudowy: Stal nierdzewna
- Zakres: 1,5 mm
- Wyjście przełączające: PNP normalnie otwarte (NO)
- Częstotliwość przełączania 1000 Hz.
- Stopień ochrony: IP68
- Temperatura otoczenia: -25 do 80 °C
- Dodatkowe funkcje:
- Wymiary: Ø 12 x 78 mm
- Mocowanie: M12x1
- Wskaźnik napięcia roboczego: nie
- Wyświetlacz funkcji: nie
- Rezystancja wyjściowa Ra: 33,0 kOhm + D
- Napięcie znamionowe robocze Ue DC: 24 V
- Prąd znamionowy roboczy Ie: 200 mA
- Napięcie znamionowe izolacji Ui: 75 V DC
- Prąd zwarciowy znamionowy: 100 A
- Opóźnienie gotowości tv maks.: 10 ms
- Napięcie robocze Ub: 10...30 VDC
- Kategoria użytkowania: DC-13
- Minimalny prąd roboczy Im: 0 mA
- Maksymalna pojemność obciążenia przy Ue: 0,5 µF
- Prąd jałowy Io maks., tłumiony: 10 mA
- Prąd jałowy Io maks., nietłumiony: 1 mA
- Prąd resztkowy lr maks.: 10 µA
- Maksymalne tętnienie resztkowe (% Ue): 15%
- Częstotliwość przełączania 1000 Hz.
- Maksymalny spadek napięcia statycznego: 1,5 V
- Połączenie: złącze M12x1, 4-pinowe, kodowanie A
- Zabezpieczenie przed zwarciem: tak
- Zabezpieczenie przed odwrotną polaryzacją: tak
- Możliwość wymiany zabezpieczona: tak
- Gwarantowana odległość przełączania Sa: 1,2 mm
- Histereza H maks. (% Sr): 15,0%
- Nominalna odległość przełączania Sn: 1,5 mm
- Rzeczywista odległość przełączania Sr: 1,5 mm
- Rzeczywista odległość przełączania Sr, tolerancja: ±10%
- Maksymalny dryft temperatury (% Sr): 10%
- Powtarzalność maks. (% Sr): 5,0%
- Średni czas do utwardzenia (40 °C): 720 a
- Powierzchnia czynna, materiał: EP
- Moment dokręcania: 15 Nm ±10%
- Rozmiar M12x1
- Długość montażowa: 43,60 mm
- Montaż: montaż podtynkowy
- Materiał obudowy: Stal nierdzewna
- Materiał pierścienia podporowego: PTFE
- Pierścień uszczelniający, rozmiar: 5,85 × 2,4 mm
- Maksymalna odporność na ciśnienie: 500 bar
- Wytrzymałość na ściskanie, uwaga: odporność na ciśnienie oleju
- Opakowanie
sztuka
- Rodzaj produktu
Czyjnik
- Model katalogowy producenta
BES 516-300-S135-S4-D
- Minimalne napięcie robocze
10 V/DC
- Maksymalne napięcie robocze
30 V/DC
- Zasilanie (zakres)
10 - 30 V/DC
- Rodzaj styku
1 PNP
- Maksymalna odległość przełączania
1.5 mm
- Wyjście czujnika
PNP, Zamykający
- Materiał obudowy
stal nierdzewna
EP
- Typ czujnika
Indukcyjne
- Specyfikacja materiału
odporny na rdzę
- Rodzaj mocowania czujnika
podtynkowy
- Rozmiar czujnika
M12
- Złącze czujnika
M12, 4 pin
- Minimalna temperatura
-25 °C
- Maksymalna temperatura
80 °C
IP68
- Długość produktu
78 mm
- Wysokość produktu
78 m
- Średnica produktu
12 mm
- Wymiary
(Ø x W) 12 mm x 78 m
- Zawartość
1 szt.
- Napięcie znamionowe
24 V
- Częstotliwość przełączania
1000 Hz
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3417666 BALLUFF Czyjnik Indukcyjne BES 516-300-S135-S4-D BHS001L M12 podtynkowy PNP, Zamykający (Ø x W) 12 mm x 78 m sztuka
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3417666 BALLUFF Czyjnik Indukcyjne BES 516-300-S135-S4-D BHS001L M12 podtynkowy PNP, Zamykający (Ø x W) 12 mm x 78 m sztuka
Opis
Nasze odporne na wysokie ciśnienie czujniki indukcyjne wytrzymują ciśnienie do 500 barów. Dlatego też doskonale nadają się do monitorowania położenia układu hydraulicznego, np. kontroli położenia krańcowego siłowników hydraulicznych lub monitorowania położenia zaworów. Wymiary = Ø 12 x 78 mm, konstrukcja = M12x1, montaż = płaski, zakres = 1,5 mm, wyjście przełączające = PNP normalnie otwarte (NO), częstotliwość przełączania = 1000 Hz, materiał obudowy = stal nierdzewna, materiał powierzchni wykrywającej = EP, połączenie = złącze, złącze M12x1, 4-pinowe, napięcie robocze Ub = 10...30 VDC, temperatura otoczenia = -25...80 °C, maks. odporność na ciśnienie = 500 bar, klasa ochrony = IP68, zatwierdzenie/zgodność = CEcULusEACWEEE
