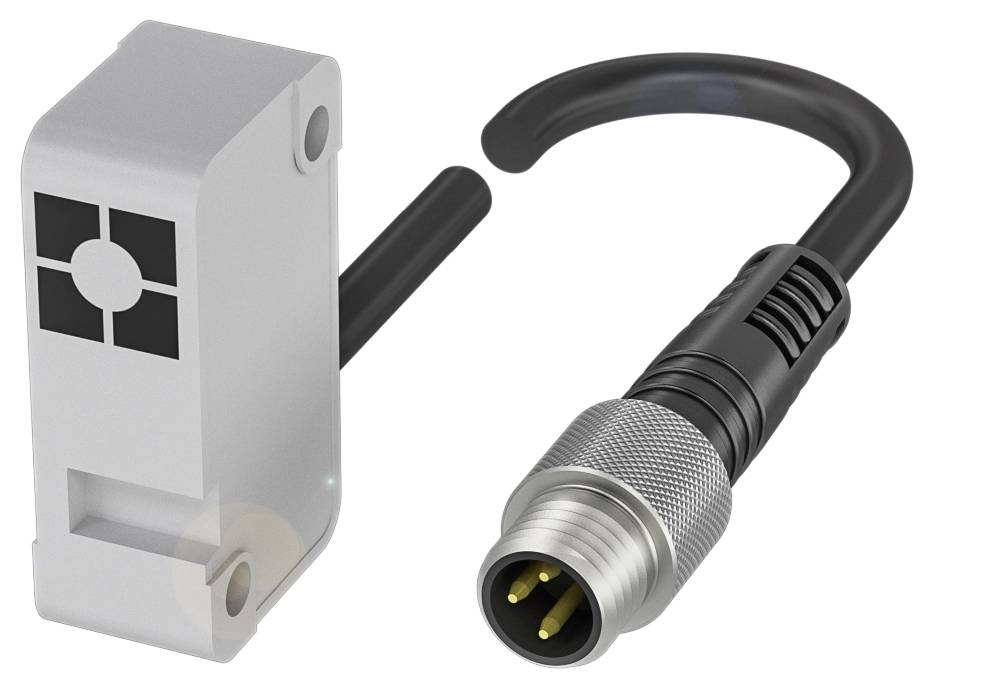

Name: BALLUFF Przełącznik zbliżeniowy Indukcyjne BES 517-398-NO-C-S49-00,2 BES01NA podtynkowy PNP, Zamykający (Ø x W) 3 m x 16
Brand: BALLUFF
SKU: 3416962
Availability: BackOrder

Cechy produktu

Czujnik zbliżeniowy pojemnościowy

Wymiary: 30 x 10,5 x 16,5 mm
Projekt: 30x10,5x16,5
Montaż: niezabudowany
Zasięg: 2 mm
Wyjście przełączające: PNP normalnie otwarte (NO)

Dane techniczne

Główne cechy: Wymiary: 30 x 10,5 x 16,5 mm
Powierzchnia aktywna, materiał: PBT, GF20
Połączenie: Kabel ze złączem, złącze M8x1, 3-pinowe, 0,20 m, PUR
Projekt: 30x10,5x16,5
Napięcie robocze Ub: 10...30 VDC
Montaż: niezabudowany
Materiał obudowy: PBT, GF20
Zasięg: 2 mm
Wyjście przełączające: PNP normalnie otwarte (NO)
Częstotliwość przełączania 2500 Hz.
Stopień ochrony: IP65
Temperatura otoczenia: -25 do 70 °C
Dodatkowe funkcje:
Wymiary: 30 x 10,5 x 16,5 mm
Wskaźnik napięcia roboczego: nie
Wyświetlacz funkcji: tak
Rezystancja wyjściowa Ra: 33,0 kOhm + D
Napięcie znamionowe robocze Ue DC: 24 V
Prąd znamionowy roboczy Ie: 200 mA
Napięcie znamionowe izolacji Ui: 75 V DC
Prąd zwarciowy znamionowy: 100 A
Opóźnienie gotowości tv maks.: 50 ms
Napięcie robocze Ub: 10...30 VDC
Kategoria użytkowania: DC-13
Minimalny prąd roboczy Im: 0 mA
Maksymalna pojemność obciążenia przy Ue: 1 µF
Prąd jałowy Io maks., tłumiony: 10 mA
Prąd jałowy Io maks., nietłumiony: 3 mA
Prąd resztkowy lr maks.: 80 µA
Maksymalne tętnienie resztkowe (% Ue): 15%
Częstotliwość przełączania 2500 Hz.
Maksymalny spadek napięcia statycznego: 2 V
Połączenie: złącze M8x1, 3-pinowe
Zabezpieczenie przed zwarciem: tak
Zabezpieczenie przed odwrotną polaryzacją: tak
Możliwość wymiany zabezpieczona: tak
Gwarantowana odległość przełączania Sa: 1,6 mm
Histereza H maks. (% Sr): 15,0%
Nominalna odległość przełączania Sn: 2 mm
Rzeczywista odległość przełączania Sr: 2 mm
Rzeczywista odległość przełączania Sr, tolerancja: ±10%
Maksymalny dryft temperatury (% Sr): 10%
Powtarzalność maks. (% Sr): 5,0%
Średni czas do utwardzenia (40 °C): 830 a
Powierzchnia aktywna, materiał: PBT, GF20
Rozmiar: 30x10,5x16,5
Montaż: montaż podtynkowy
Wyjście przełączające: PNP normalnie otwarte (NO)
Typ połączenia: Kabel ze złączem, 0,20 m,|PUR
Średnica kabla D: 3,70 mm
Długość kabla L: 0,2 m
Materiał obudowy: PBT, GF20
Materiał kurtki: PUR
EN 60068-2-27, Udar: półsinusoidalny, 30 gn, 11 ms
EN 60068-2-6, Wibracje: 55 Hz, amplituda 1 mm, 3x30 min
Stopień ochrony: IP65
Temperatura otoczenia: -25 do 70 °C
Stopień zabrudzenia 3

Opakowanie: sztuka

Rodzaj produktu: Przełącznik zbliżeniowy

Model katalogowy producenta: BES 517-398-NO-C-S49-00,2

Minimalne napięcie robocze: 10 V/DC

Maksymalne napięcie robocze: 30 V/DC

Zasilanie (zakres): 10 - 30 V/DC

Rodzaj styku: 1 NO

Maksymalna odległość przełączania: 2 mm

Wyjście czujnika: PNP, Zamykający

Materiał obudowy: PBT
GF20

Typ czujnika: Indukcyjne

Specyfikacja materiału: wzmacniany włóknem szklanym

Rodzaj mocowania czujnika: podtynkowy

Złącze czujnika: M8, 3 pin

Długość kabla: 0.20 m

Minimalna temperatura: -25 °C

Maksymalna temperatura: 70 °C

: IP65

Długość produktu: 30 mm

Szerokość produktu: 10.5 mm

Wysokość produktu: 16.5 mm

Średnica produktu: 3 m

Wymiary: (Ø x W) 3 m x 16.5 mm

Zawartość: 1 szt.

Napięcie znamionowe: 24 V

Częstotliwość przełączania: 2500 Hz

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 3416962 BALLUFF Przełącznik zbliżeniowy Indukcyjne BES 517-398-NO-C-S49-00,2 BES01NA podtynkowy PNP, Zamykający (Ø x W) 3 m x 16

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3416962 BALLUFF Przełącznik zbliżeniowy Indukcyjne BES 517-398-NO-C-S49-00,2 BES01NA podtynkowy PNP, Zamykający (Ø x W) 3 m x 16

Opis

Nasze standardowe czujniki indukcyjne idealnie nadają się do wykrywania obiektów w sektorze metalowym. Są odporne na zwarcia i działają bezdotykowo, co oznacza, że nie ulegają zużyciu i są wyjątkowo niewrażliwe na zanieczyszczenia. Czujniki są dostępne w konstrukcjach o wymiarach od Ø 3 mm do 80 × 80 mm w kształcie prostopadłościanu. Dzięki wytrzymałym i niezawodnym czujnikom indukcyjnym Global możesz uzyskać wyjątkowo ekonomiczne rozwiązania. Możemy dostarczyć szeroką gamę ponad 500 preferowanych wariantów na cały świat, nawet w dużych ilościach, w krótkim czasie. Wymiary = 30 x 10,5 x 16,5 mm, konstrukcja = prostopadłościan, montaż = płaski, zasięg = 2 mm, wyjście przełączające = PNP normalnie otwarte (NO), częstotliwość przełączania = 2500 Hz, materiał obudowy = PBT, GF20, materiał powierzchni wykrywającej = PBT, GF20, połączenie = kabel ze złączem, złącze M8x1, 3-stykowe, 0,20 m, PUR, napięcie robocze Ub = 10...30 VDC, temperatura otoczenia = -25...70 °C, klasa ochrony = IP65, zatwierdzenie/zgodność = CEcULusEACWEEE

Opis tego produktu został przetłumaczony automatycznie.
