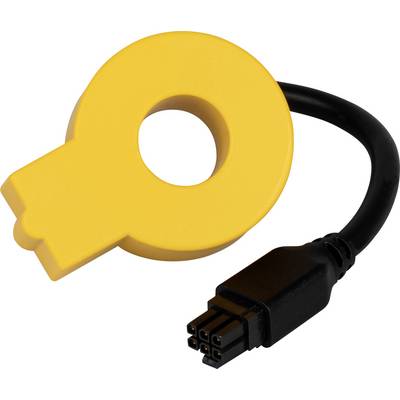

Bender W15BS B98080065 Przetwornik pomiarowy prądu Prąd pierwotny 48 A Średnica otworu:15 mm 1 szt.
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
4 Sztuki (Tylko do wyczerpania zapasów)
Liczba
Suma (194,31 zł / Sztuka)
194,31 zł
239,00 zł
z VAT (klient indywidualny)
Cena netto
Dostępnych jest tylko 4 sztuka
Cechy produktu
Przekładnik prądowy pomiarowy W15BS
- Prąd wejściowy (current) 48 A
- Średnica otworu 15 mm
Dane techniczne
- Definicje:
- Izolowany przewód pierwotny na napięcie znamionowe: (IC1)
- Wejście kabla konwertera po stronie pierwotnej: (IC2)
- Obwód pomiarowy; Konwerter po stronie wtórnej: (IC3)
- Obwód pomiarowy kabla połączeniowego: (IC4)
- Wysokość eksploatacji: (≤ 5000 m) ≤ 2000 m
- Napięcie znamionowe: (300 V) 600 V.
- Kategoria przepięcia III
- Znamionowe napięcie impulsowe:
- IC1 / IC2: (4 kV) 6 kV
- IC1 / IC3: (6 kV) 8 kV
- IC2 / IC3: (4 kV) 6 kV
- IC4: 4 kV
- Znamionowe napięcie izolacji
- IC1 / IC2: (300 V) 600 V.
- IC2 / IC3: (300 V) 600 V.
- IC4: 300 V.
- Stopień zanieczyszczenia na zewnątrz: 3
- Bezpieczna separacja (podwójna izolacja) pomiędzy
- IC1 / IC3: (OVC III / 300 V) OVC III / 600 V.
- Pomiar obwodu przekładnika prądowego
- Znamionowy prąd obciążenia: 48 A.
- Znamionowy prąd różnicowy pierwotny: 1000 mA
- Znamionowy termiczny prąd różnicowy Icth: 48 A.
- Znamionowy krótkotrwały prąd termiczny Ith: 2400 A.
- Znamionowy prąd szczytowy Idyn: 6000 A.
- Temperatura pracy: -30… + 80 ° C
- Temperatura w kanale kablowym: maks. 100 ° C
- Kabel przyłączeniowy z 6-pinowym złączem wtykowym
- Długość przewodu: 1470 mm
- Kabel połączeniowy: UL Style 2464
- Średnica zewnętrzna żyłki (Da): typ. 5 mm
- Promień gięcia raz: 8x Da, kilka razy 15x Da
- Stopień ochrony (DIN EN 60529): IP54
- Stopień ochrony połączenia (DIN EN 60529): IP20
- Mocowanie: opaski kablowe
- Rodzaj produktu
Przetwornik pomiarowy prądu
- Prąd pierwotny
48 A
- Średnica otworu
15 mm
- Model katalogowy producenta
W15BS
- Wymiary
(D x S x W) 23 x 41 x 52 mm
- Prąd pierwotny
48 A
- Kategoria pomiarowa
CAT III
- Szerokość produktu
41 mm
- Wysokość produktu
52 mm
- Długość produktu
23 mm
Do pobrania
Karta katalogowa
Karta katalogowa 2372869 Bender W15BS B98080065 Przetwornik pomiarowy prądu Prąd pierwotny 48 A Średnica otworu:15 mm 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2372869 Bender W15BS B98080065 Przetwornik pomiarowy prądu Prąd pierwotny 48 A Średnica otworu:15 mm 1 szt.
Opis
Przekładniki prądowe pomiarowe serii W15BS to przekładniki pomiarowe prądu, które rejestrują prądy różnicowe AC i DC. Zarejestrowane prądy są analizowane przez urządzenia oceniające podłączone przewodem łączącym przetwornik. Połączenie z odpowiednim
Urządzenia odbywa się za pomocą sześciożyłowego kabla. Mogą być używane w systemach DC, AC i 3 (N) AC.
Pomiarowe przekładniki prądowe mają zintegrowane ekranowanie z mu-metalu, aby uniknąć zakłóceń z zewnętrznych pól magnetycznych.
Zastosowanie zgodne z przeznaczeniem
Przekładniki pomiarowe prądu stałego W15BS nadają się do czułego pomiaru prądu różnicowego AC / DC w sieciach zasilających do napięcia znamionowego 600 V i prądu znamionowego 48 A, w których mogą występować prądy różnicowe DC ze względu na istniejące przetworniki. Znamionowy prąd różnicowy wynosi 1000 mA.
Jako przewód pierwotny należy zastosować kabel, który co najmniej spełnia wymagania dotyczące izolacji podstawowej w odniesieniu do obszaru zastosowania.
