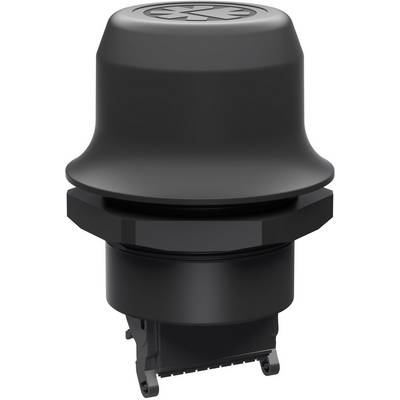

Bezprzewodowa wtyczka Wireless Bolt™ Anybus AWB2000, WLAN, Bluetooth, Ethernet, 9 V/DC, 12 V/DC, 24 V/DC, 30 V/DC
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
Liczba
Suma (1641,46 zł / Sztuka)
1641,46 zł
2019,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Moc wyjściowa: WLAN 16 dBm - Bluetooth 10 dBm - Bluetooth Low Energy 7 dBm
- Zużycie energii: 0,7 W w trybie bezczynności, 1,7 W maks. (54 mA przy 24 VDC z WLAN i 36 mA przy 24 VDC z Bluetooth)
- Materiał obudowy: tworzywo sztuczne: PBT / PBT wzmocniony włóknem szklanym / PC-ABS
- Stopień ochrony: IP67 (na zewnątrz maszyny), IP21 (wewnątrz maszyny)
- Montaż: śruba i nakrętka M50 (wymagany otwór 50,5 mm)
- Zasięg maks. 100 m
- Antena: wewnętrzna
- Podłączenie: Zawiera złącze (2x9p; 3.5mm, Phoenix DFMC 1.5 / 9-ST-3.5, połączenie push-in )
- Kompatybilność wibracji: test z oscylacjami sinusoidalnymi zgodnie z IEC 60068-2-6: 2007 z następującymi parametrami testowymi: liczba osi: 3 wzajemnie prostopadłe osie (X: Y: Z), czas trwania: cykle oscylacji na oś, prędkość: 1 oś / min, tryb : podczas pracy, częstotliwość: 5-500 Hz, przesuw ± 3,5 mm, przyspieszenie: 2g. Test odporności na wstrząsy zgodnie z IEC 60068-2-27: 2008 z następującymi parametrami testowymi: Kształt fali: pół sinusoidy, liczba uderzeń: ± 3 na każdej osi, Tryb: W pracy, osie ± X, Y, Z, przyspieszenie: 30 m / s2, czas trwania : 11 ms.
- Rodzaj produktu
Wireless Bolt™
- Interfejs Advantech
WLAN
Bluetooth
Ethernet
- Model katalogowy producenta
Wireless Bolt™
- Napięcie robocze
9 V/DC
12 V/DC
24 V/DC
30 V/DC
- Maksymalna temperatura robocza
65 °C
- Minimalna temperatura robocza
-40 °C
- Zakres temperatury roboczej
-40 do 65 °C
- Maksymalny pobór natężenia
54 mA
- Numer katalogowy producenta
AWB2000
- Opakowanie bez plastiku
Opakowania bez tworzyw sztucznych
Do pobrania
Karta katalogowa
Karta katalogowa 1616320 Bezprzewodowa wtyczka Wireless Bolt™ Anybus AWB2000, WLAN, Bluetooth, Ethernet, 9 V/DC, 12 V/DC, 24 V/DC, 30 V/DC
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1616320 Bezprzewodowa wtyczka Wireless Bolt™ Anybus AWB2000, WLAN, Bluetooth, Ethernet, 9 V/DC, 12 V/DC, 24 V/DC, 30 V/DC
Opis
Za pomocą bezprzewodowej wtyczki Anybus można podłączyć sterowanie urządzenia do sieci bezprzewodowej. Bezprzewodowa śruba jest montowana bezpośrednio na maszynie lub na szafce sterowniczej i umożliwia dostęp do maszyny przez Bluetooth® lub WLAN (WiFi).
ezprzewodowa śruba Anybus jest podłączona do sterownika maszyny za pośrednictwem kabla Ethernet i obsługuje nie tylko protokoły Industrial Ethernet BACnet / IP, PROFINET, EtherNet / IP i Modbus-TCP, ale także protokoły TCP / IP i UDP.
Bezprzewodowa konfiguracja maszyn
Bezprzewodowy bolec Anybus pozwala na bezprzewodową konfigurację lub obsługę urządzenia. Na przykład możesz uzyskać dostęp do stron internetowych kontrolera za pomocą laptopa, tabletu lub smartfona. Zasięg połączenia radiowego wynosi do 100 m. Za pomocą bezprzewodowej śruby można zrealizować koncepcję "Bring Your Own Device" (BYOD) i na przykład zrezygnować z drogich, zainstalowanych na stałe interfejsów HMI.
Okrągły pakiet całkowity

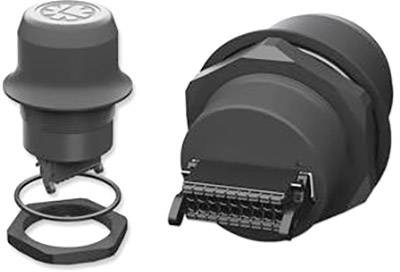

Dzięki bezprzewodowej śrubie Anybus otrzymujesz kompletny pakiet, który łączy port, procesor komunikacyjny i zintegrowaną antenę w jednym urządzeniu. Niezależnie od metody komunikacji, to samo połączenie jest zawsze używane do zasilania i komunikacji (nagłówek pin 2x9p).
Funkcje i zalety: Konfiguracja urządzenia i rozwiązywanie problemów za pośrednictwem sieci bezprzewodowej · Dostęp do maszyn z laptopa, tabletu lub smartfona jako alternatywa do drogich, HMIs zainstalowanych na stałe · Połączenie mobilnych pojazdów transportowych, takich jak Pojazdy AGV (zautomatyzowane pojazdy z kierowcą) · Połączenie z usługą w chmurze lub integracja danych na żywo z systemem SCADA · Mosty Ethernet i następujące protokoły: BACnet / IP, EtherNet / IP, Modbus TCP, PROFINET, TCP / UDP. (PROFINET tylko w trybie tunelu lub w trybie klonowania adresów MAC) · Unikalna metoda leczenia zakłóceń interferencyjnych bez uszczerbku dla zgodności Bluetooth lub współdziałania z innymi urządzeniami · Dwuzakresowa sieć WLAN 2,4 / 5GHz umożliwia łatwą konfigurację połączenia i identyfikuje kanały wolne od zakłóceń · Całkowity pakiet: połączenie, procesor komunikacyjny i zintegrowana antena w jednym urządzeniu · Konfigurowalne wejście cyfrowe, np. Kontroluj zachowanie roamingu. Maks. 3 m kabel sygnałowy · Korzysta z platformy urządzeń ARM mbed 3.0 IoT · Jednoczesne działanie WLAN i Bluetooth umożliwia mosty radiowe między dwiema sieciami oraz nadmiarowość sieci · Funkcje bezpieczeństwa dla bezpiecznej pracy w środowiskach przemysłowych.
Konfiguracja
Możesz skonfigurować bezprzewodową śrubę Anybus za pomocą wbudowanych stron internetowych. Możesz także wysłać polecenia AT do konfiguracji lub użyć trybów Easy Config.
Montaż

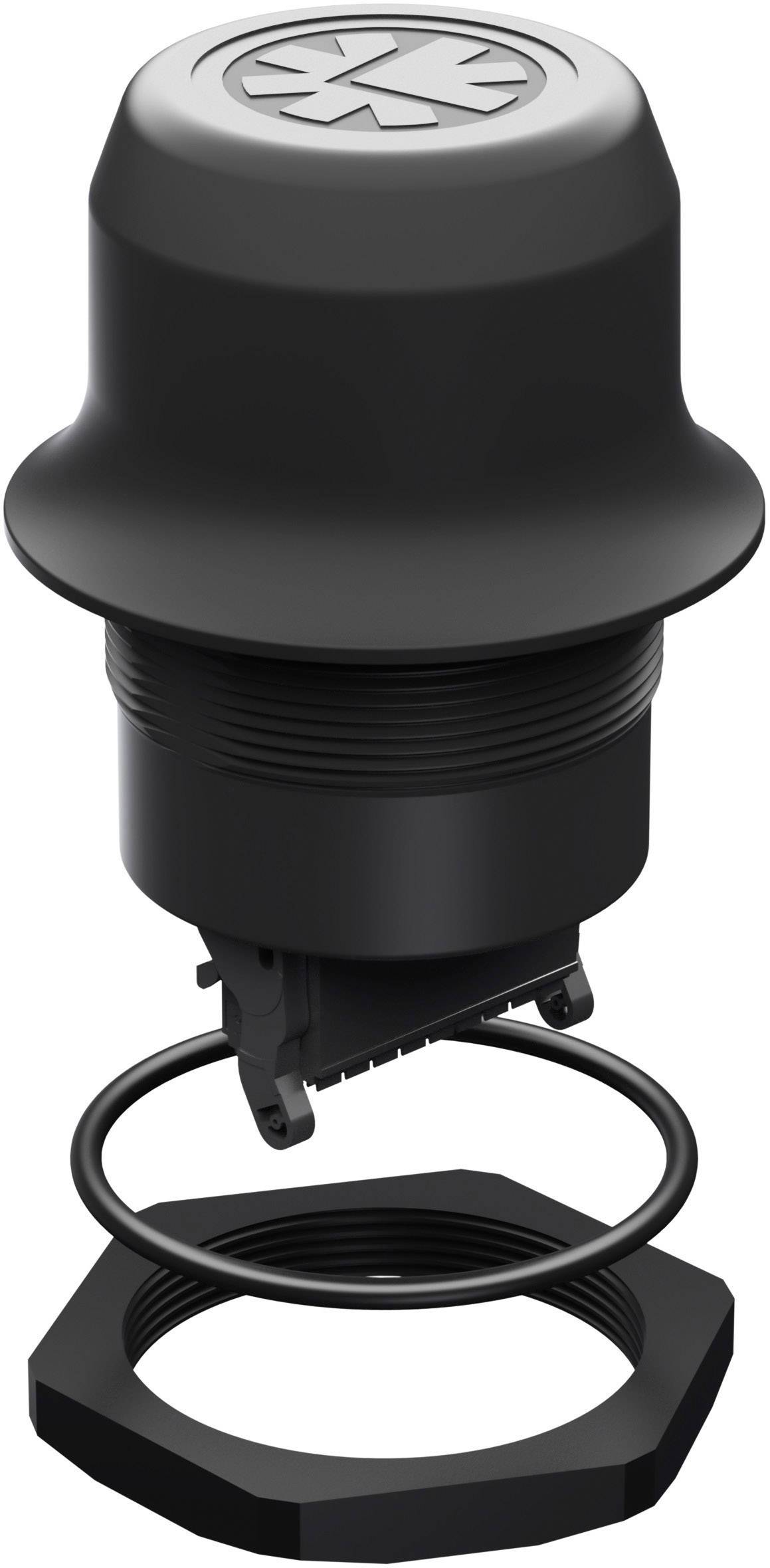

Bezprzewodowa śruba Anybus jest montowana w otworze 50,5 mm (M50) na maszynie lub w szafie sterowniczej. Górna część ("kask") znajduje się na zewnątrz i ma obudowę IP67. Dolna część znajduje się w maszynie / szafie sterowniczej (IP21).
ezprzewodowa śruba Anybus jest podłączona do sterownika maszyny za pośrednictwem kabla Ethernet i obsługuje nie tylko protokoły Industrial Ethernet BACnet / IP, PROFINET, EtherNet / IP i Modbus-TCP, ale także protokoły TCP / IP i UDP.
Bezprzewodowa konfiguracja maszyn
Bezprzewodowy bolec Anybus pozwala na bezprzewodową konfigurację lub obsługę urządzenia. Na przykład możesz uzyskać dostęp do stron internetowych kontrolera za pomocą laptopa, tabletu lub smartfona. Zasięg połączenia radiowego wynosi do 100 m. Za pomocą bezprzewodowej śruby można zrealizować koncepcję "Bring Your Own Device" (BYOD) i na przykład zrezygnować z drogich, zainstalowanych na stałe interfejsów HMI.
Okrągły pakiet całkowity
Dzięki bezprzewodowej śrubie Anybus otrzymujesz kompletny pakiet, który łączy port, procesor komunikacyjny i zintegrowaną antenę w jednym urządzeniu. Niezależnie od metody komunikacji, to samo połączenie jest zawsze używane do zasilania i komunikacji (nagłówek pin 2x9p).
Funkcje i zalety: Konfiguracja urządzenia i rozwiązywanie problemów za pośrednictwem sieci bezprzewodowej · Dostęp do maszyn z laptopa, tabletu lub smartfona jako alternatywa do drogich, HMIs zainstalowanych na stałe · Połączenie mobilnych pojazdów transportowych, takich jak Pojazdy AGV (zautomatyzowane pojazdy z kierowcą) · Połączenie z usługą w chmurze lub integracja danych na żywo z systemem SCADA · Mosty Ethernet i następujące protokoły: BACnet / IP, EtherNet / IP, Modbus TCP, PROFINET, TCP / UDP. (PROFINET tylko w trybie tunelu lub w trybie klonowania adresów MAC) · Unikalna metoda leczenia zakłóceń interferencyjnych bez uszczerbku dla zgodności Bluetooth lub współdziałania z innymi urządzeniami · Dwuzakresowa sieć WLAN 2,4 / 5GHz umożliwia łatwą konfigurację połączenia i identyfikuje kanały wolne od zakłóceń · Całkowity pakiet: połączenie, procesor komunikacyjny i zintegrowana antena w jednym urządzeniu · Konfigurowalne wejście cyfrowe, np. Kontroluj zachowanie roamingu. Maks. 3 m kabel sygnałowy · Korzysta z platformy urządzeń ARM mbed 3.0 IoT · Jednoczesne działanie WLAN i Bluetooth umożliwia mosty radiowe między dwiema sieciami oraz nadmiarowość sieci · Funkcje bezpieczeństwa dla bezpiecznej pracy w środowiskach przemysłowych.
Konfiguracja
Możesz skonfigurować bezprzewodową śrubę Anybus za pomocą wbudowanych stron internetowych. Możesz także wysłać polecenia AT do konfiguracji lub użyć trybów Easy Config.
Montaż
Bezprzewodowa śruba Anybus jest montowana w otworze 50,5 mm (M50) na maszynie lub w szafie sterowniczej. Górna część ("kask") znajduje się na zewnątrz i ma obudowę IP67. Dolna część znajduje się w maszynie / szafie sterowniczej (IP21).
Uwagi
- Bluetooth® to zastrzeżony na całym świecie znak towarowy firmy Bluetooth SIG, Inc.
