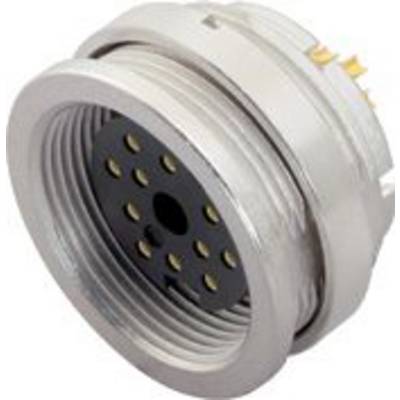

Zdjęcie poglądowe
1/3
Zdjęcie poglądowe
binder 09 0054 00 14-20 Złącze żeńskie kołnierzowe złącze żeńskie proste Seria: 680 Łączna ilość styków: 14 1 szt.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Złącze żeńskie kołnierzowe
Rodzaj złącza
złącze żeńskie proste
Łączna ilość styków
14
Połączenie komponentów
lutowane
Zawartość
1 szt.
Karta katalogowa (PDF)
9 Sztuki
Liczba
Suma (77,23 zł / Sztuka)
77,23 zł
94,99 zł
z VAT (klient indywidualny)
Cena netto
Dostępnych jest tylko 9 sztuka
Cechy produktu
09 0054 00 14 Seria 680
- Gniazdo kołnierzowe M16 IP40
- Liczba biegunów: 14
- nieekranowany
- do wlutowania
- IP40
Dodatkowe informacje:
Dane techniczne
- Zgodność EMC: nieekranowany
- Rezystancja izolacji: ≥ 10¹⁰ Ω
- Rezystancja styku: ≤ 3 mΩ
- Grupa materiałów izolacyjnych: III
- Kategoria przepięcia I.
- Stopień zanieczyszczenia: 1
- Materiał korpusu styku: PBT (UL94 V-0)
- Rodzaj montażu: montaż na obudowie
- Model katalogowy producenta
09 0054 00 14
- Rodzaj produktu
Złącze żeńskie kołnierzowe
- Rodzaj złącza
złącze żeńskie proste
- Łączna ilość styków
14
- Połączenie komponentów
lutowane
- Zawartość
1 szt.
- Natężenie znamionowe
3 A
- Natężenie znamionowe - zaokrąglone
3 A
- Rodzaj zamknięcia
śruba
- Napięcie znamionowe
60 V
- Materiał styku
CuSn (brąz)
- Materiał obudowy
odlew cynkowy niklowany
AWG 24
- Numer katalogowy producenta
09 0054 00 14-20
- Ilość styków
14
- Maksymalny przekrój
0.25 mm²
- Zakres przekroju
0.25 mm² (max)
- Zgodne z RoHS
Tak
IP40
- Seria
680
Do pobrania
Karta katalogowa
Karta katalogowa 3214464 binder 09 0054 00 14-20 Złącze żeńskie kołnierzowe złącze żeńskie proste Seria: 680 Łączna ilość styków: 14 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3214464 binder 09 0054 00 14-20 Złącze żeńskie kołnierzowe złącze żeńskie proste Seria: 680 Łączna ilość styków: 14 1 szt.
Opis
Te siedem serii miniaturowych złączy okrągłych nadaje się do szerokiego zakresu zastosowań dzięki szerokiej gamie systemów blokujących, układów styków, stopni ochrony IP i zakończeń. Klienci mogą wybierać pomiędzy systemem push-pull, zatrzaskowym, bagnetowym i zamkiem M16. W zależności od serii złącza od 2 do 24 styków dostępne są w wersji kablowej lub kołnierzowej. Typy połączeń obejmują połączenia zaciskane, lutowane zanurzeniowo, zaciski śrubowe i lutowane, przewody linkowe i kable formowane. Podobnie jak wszystkie produkty firmy Binder, te miniaturowe złącza są wykonane z materiałów wysokiej jakości, co zapewnia długą i niezawodną żywotność. Wiele z nich posiada certyfikaty UL i VDE, niektóre są zgodne z ASIG.
Właściwości:
• Stopień ochrony IP40, IP67, IP67 ekranowany lub IP68
• 2 do 24-biegunowe
• Wersje kabli prostych i kątowych
• Wersje kołnierzowe
• Styki z mosiądzu i brązu platerowane złotem lub srebrem
• 1000 cykli łączenia i więcej
• Wiele systemów blokowania, w tym bagnetowe, zatrzaskowe i M16
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Właściwości:
• Stopień ochrony IP40, IP67, IP67 ekranowany lub IP68
• 2 do 24-biegunowe
• Wersje kabli prostych i kątowych
• Wersje kołnierzowe
• Styki z mosiądzu i brązu platerowane złotem lub srebrem
• 1000 cykli łączenia i więcej
• Wiele systemów blokowania, w tym bagnetowe, zatrzaskowe i M16
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
