Złącza i Kable Złącza Złącza przemysłowe Złącze wtykowe okrągłe

binder 09 0132 290 12-20 Złącze żeńskie kołnierzowe złącze żeńskie proste, złącze żeńskie z kołnierzem Seria: 723 Łączna

EAN:
Numer producenta
Numer produktu
Okrągła, wielostykowa wtyczka elektryczna z metalową obudową i czarną plastikową wewnętrzną osłoną, sfotografowana z boku.
Zdjęcie poglądowe
Okrągła, wielostykowa wtyczka elektryczna z metalową obudową i czarną plastikową wewnętrzną osłoną, sfotografowana z boku.

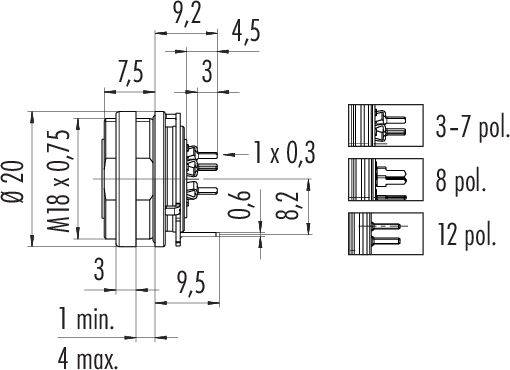

Rysunek techniczny złącza z wymiarami. Widok z boku przedstawia cylindryczny wtyk z wieloma stykami.
Elektryczny złącz z 12 numerowanymi stykami ułożonymi w schemacie kołowym.
1/3
Zdjęcie poglądowe
Rodzaj produktu
Złącze żeńskie kołnierzowe
Rodzaj złącza
złącze żeńskie proste
złącze żeńskie z kołnierzem
Łączna ilość styków
12
Połączenie komponentów
lutowane
Zawartość
1 szt.
Karta katalogowa (PDF)
Deutsch (Deutschland)
binder
Dostawa w śr. 7.10

7 Sztuki

Liczba

Suma (104,88 zł / Sztuka)
104,88 zł
129,00 zł
z VAT (klient indywidualny)
Cena netto
Dostępnych jest tylko 7 sztuka
14-dniowe prawo do zwrotu w cenie
Zgłoś wątpliwości prawne
  • Cechy produktu
  • Dane techniczne
  • Warianty
  • Dokumenty i pliki do pobrania
  • Opis produktu
  • Często kupowane razem

Cechy produktu

09 0132 290 12 Seria 723

  • Gniazdo kołnierzowe M16 IP67
  • Liczba biegunów: 12
  • ekranowany
  • Lutowanie zanurzeniowe
  • IP67
  • UL
  • Można przykręcić od przodu

Dodatkowe informacje:

Dane techniczne

  • Przydatność EMC: możliwość ekranowania
  • Rezystancja izolacji: ≥ 10¹⁰ Ω
  • Rezystancja styku: ≤ 3 mΩ
  • Grupa materiałów izolacyjnych: III
  • Kategoria przepięcia I.
  • Stopień zanieczyszczenia: 1
  • Materiał korpusu styku: PBT (UL94 V-0)
  • Rodzaj montażu: montaż na obudowie
Model katalogowy producenta

09 0132 290 12

Rodzaj produktu

Złącze żeńskie kołnierzowe

Rodzaj złącza

złącze żeńskie proste

złącze żeńskie z kołnierzem

Łączna ilość styków

12

Połączenie komponentów

lutowane

Zawartość

1 szt.

Natężenie znamionowe

5 A

Natężenie znamionowe - zaokrąglone

5 A

Rodzaj zamknięcia

śruba

Napięcie znamionowe

60 V

Materiał styku

CuSn (brąz)

Materiał obudowy

odlew cynkowy niklowany

Numer katalogowy producenta

09 0132 290 12-20

Ilość styków

12

Zgodne z RoHS

Tak

IP67

Seria

723

Warianty(Wszystkie ceny nie zawierają podatku VAT, bez kosztów dostawy)

Model katalogowy producenta
Natężenie znamionowe - zaokrąglone
Połączenie komponentów
Rodzaj złącza
Łączna ilość styków
Rodzaj produktu
Napięcie znamionowe

binder 09 0101 19 02-20 Złącze męskie kablowe złącze męskie proste Seria: 723 Łączna ilość styków: 2 1 szt.
binder 09 0101 19 02-20 Złącze męskie kablowe złącze męskie proste Seria: 723 Łączna ilość styków: 2 1 szt.

3214483


09 0101 19 02
7 A
lutowane
złącze męskie proste
2
Złącze męskie kablowe
250 V
binder 09 0101 25 02-20 Złącze męskie kablowe złącze męskie proste Seria: 723 Łączna ilość styków: 2 1 szt.
binder 09 0101 25 02-20 Złącze męskie kablowe złącze męskie proste Seria: 723 Łączna ilość styków: 2 1 szt.

3214484


09 0101 25 02
7 A
lutowane
złącze męskie proste
2
Złącze męskie kablowe
250 V
binder 09 0101 70 02-20 Złącze męskie kablowe złącze męskie proste Seria: 723 Łączna ilość styków: 2 1 szt.
binder 09 0101 70 02-20 Złącze męskie kablowe złącze męskie proste Seria: 723 Łączna ilość styków: 2 1 szt.

3214485


09 0101 70 02
7 A
lutowane
złącze męskie proste
2
Złącze męskie kablowe
250 V
binder 09 0101 79 02-20 Złącze męskie kablowe złącze męskie proste Seria: 723 Łączna ilość styków: 2 1 szt.
binder 09 0101 79 02-20 Złącze męskie kablowe złącze męskie proste Seria: 723 Łączna ilość styków: 2 1 szt.

3214486


09 0101 79 02
7 A
lutowane
złącze męskie proste
2
Złącze męskie kablowe
250 V
binder 09 0102 25 02-20 Złącze żeńskie kablowe złącze żeńskie proste Seria: 723 Łączna ilość styków: 2 1 szt.
binder 09 0102 25 02-20 Złącze żeńskie kablowe złącze żeńskie proste Seria: 723 Łączna ilość styków: 2 1 szt.

3214487


09 0102 25 02
7 A
lutowane
złącze żeńskie proste
2
Złącze żeńskie kablowe
250 V
binder 09 0102 70 02-20 Złącze żeńskie kablowe złącze żeńskie proste Seria: 723 Łączna ilość styków: 2 1 szt.
binder 09 0102 70 02-20 Złącze żeńskie kablowe złącze żeńskie proste Seria: 723 Łączna ilość styków: 2 1 szt.

3214488


09 0102 70 02
7 A
lutowane
złącze żeńskie proste
2
Złącze żeńskie kablowe
250 V
binder 09 0102 79 02-20 Złącze żeńskie kablowe 09 0102 79 02, 1 szt.
binder 09 0102 79 02-20 Złącze żeńskie kablowe 09 0102 79 02, 1 szt.

3214489


09 0102 79 02
7 A
lutowane
złącze żeńskie proste
2
Złącze żeńskie kablowe
250 V
binder 09 0103 00 02-20 Złącze męskie kołnierzowe złącze męskie z kołnierzem Seria: 723 Łączna ilość styków: 2 1 szt.
binder 09 0103 00 02-20 Złącze męskie kołnierzowe złącze męskie z kołnierzem Seria: 723 Łączna ilość styków: 2 1 szt.

3214490


09 0103 00 02
7 A
lutowane
złącze męskie z kołnierzem
2
Złącze męskie kołnierzowe
250 V
binder 09 0103 09 02-20 Złącze męskie kołnierzowe złącze męskie z kołnierzem Seria: 723 Łączna ilość styków: 2 1 szt.
binder 09 0103 09 02-20 Złącze męskie kołnierzowe złącze męskie z kołnierzem Seria: 723 Łączna ilość styków: 2 1 szt.

3214491


09 0103 09 02
7 A
lutowane
złącze męskie z kołnierzem
2
Złącze męskie kołnierzowe
250 V
binder 09 0103 80 02-20 Złącze męskie kołnierzowe złącze męskie z kołnierzem Seria: 723 Łączna ilość styków: 2 1 szt.
binder 09 0103 80 02-20 Złącze męskie kołnierzowe złącze męskie z kołnierzem Seria: 723 Łączna ilość styków: 2 1 szt.

3214492


09 0103 80 02
7 A
lutowane
złącze męskie z kołnierzem
2
Złącze męskie kołnierzowe
250 V

Do pobrania

Karta katalogowa

Deutsch (Deutschland)

Karta katalogowa 3214649 binder 09 0132 290 12-20 Złącze żeńskie kołnierzowe złącze żeńskie proste, złącze żeńskie z kołnierzem Seria: 723 Łączna

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3214649 binder 09 0132 290 12-20 Złącze żeńskie kołnierzowe złącze żeńskie proste, złącze żeńskie z kołnierzem Seria: 723 Łączna

Opis

Te siedem serii miniaturowych złączy okrągłych nadaje się do szerokiego zakresu zastosowań dzięki szerokiej gamie systemów blokujących, układów styków, stopni ochrony IP i zakończeń. Klienci mogą wybierać pomiędzy systemem push-pull, zatrzaskowym, bagnetowym i zamkiem M16. W zależności od serii złącza od 2 do 24 styków dostępne są w wersji kablowej lub kołnierzowej. Typy połączeń obejmują zaciskane, lutowane zanurzeniowo, zaciski śrubowe i połączenia lutowane, przewody linkowe i kable formowane. Podobnie jak wszystkie produkty firmy Binder, te miniaturowe złącza są wykonane z materiałów wysokiej jakości, co zapewnia długą i niezawodną żywotność. Wiele z nich posiada certyfikaty UL i VDE, niektóre są zgodne z ASIG.

Właściwości:

• Stopień ochrony IP40, IP67, IP67 ekranowany lub IP68
• 2 do 24-biegunowe
• Wersje kabli prostych i kątowych
• Wersje kołnierzowe
• Styki z mosiądzu i brązu platerowane złotem lub srebrem
• 1000 cykli łączenia i więcej
• Wiele systemów blokowania, w tym bagnetowe, zatrzaskowe i M16

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.

Uwagi

Produkt kierowany jest dla Przedsiębiorców

Opis

Te siedem serii miniaturowych złączy okrągłych nadaje się do szerokiego zakresu zastosowań dzięki szerokiej gamie systemów blokujących, układów styków, stopni ochrony IP i zakończeń. Klienci mogą wybierać pomiędzy systemem push-pull, zatrzaskowym, bagnetowym i zamkiem M16. W zależności od serii złącza od 2 do 24 styków dostępne są w wersji kablowej lub kołnierzowej. Typy połączeń obejmują zaciskane, lutowane zanurzeniowo, zaciski śrubowe i połączenia lutowane, przewody linkowe i kable formowane. Podobnie jak wszystkie produkty firmy Binder, te miniaturowe złącza są wykonane z materiałów wysokiej jakości, co zapewnia długą i niezawodną żywotność. Wiele z nich posiada certyfikaty UL i VDE, niektóre są zgodne z ASIG.

Właściwości:

• Stopień ochrony IP40, IP67, IP67 ekranowany lub IP68
• 2 do 24-biegunowe
• Wersje kabli prostych i kątowych
• Wersje kołnierzowe
• Styki z mosiądzu i brązu platerowane złotem lub srebrem
• 1000 cykli łączenia i więcej
• Wiele systemów blokowania, w tym bagnetowe, zatrzaskowe i M16

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.

Uwagi

Produkt kierowany jest dla Przedsiębiorców
