binder 79 1401 12 02-20 Złącze męskie okrągłe konfekcjonowane złącze męskie proste Seria: 702 Łączna ilość styków: 2 1 s

Czarny okrągły kabel wtykowy z ryflowaną metalową osłoną i plastikową izolacją, odpowiedni do pracy w trudnych warunkach środowiskowych.

Zdjęcie poglądowe

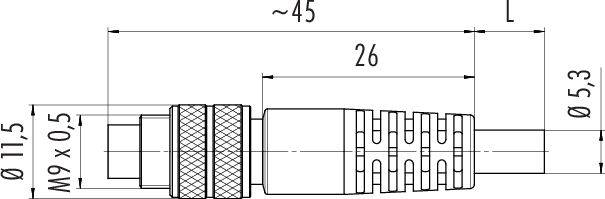

Rysunek techniczny złącza z opisami: długość całkowita ok. 45 mm, Ø 11,5 mm, gwint M9 x 0,5.

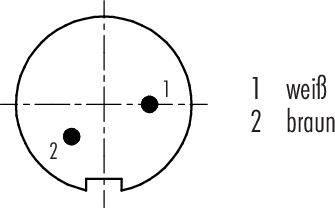

Diagram przedstawia połączenie wtykowe. Dwa punkty są oznaczone: '1' (biały) w górnym prawym rogu i '2' (brązowy) w lewym dolnym rogu.

1/3

Zdjęcie poglądowe

Rodzaj produktu

Złącze męskie okrągłe konfekcjonowane

Rodzaj złącza

złącze męskie proste

Łączna ilość styków

Połączenie komponentów

kabel z wtyczką

Zawartość

1 szt.

Karta katalogowa (PDF)

Dostawa w pt. 16.10

12 Sztuki

Liczba

Sztuki

Suma (137,40 zł / Sztuka)

137,40 zł

169,00 zł

z VAT (klient indywidualny)

Cena netto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

79 1401 12 02 Seria 702

Złącze kablowe M9 IP67
Liczba biegunów: 2
Ekranowany
formowane na kablu
IP67
Czysta czerń
5 x 0.25 mm²

Dane techniczne

Zgodność EMC: ekranowany
Rezystancja izolacji: ≥ 10¹⁰ Ω
Rezystancja styku: ≤ 3 mΩ
Grupa materiałów izolacyjnych: III
Kategoria przepięcia: II
Stopień zanieczyszczenia: 1
Materiał korpusu styku: PBT (UL94 V-0)
Materiał zamka: CuZn (mosiądz niklowany)
Linka izolacyjna: PP
Przekrój kabla: 5 x 0,25 mm²
Prędkość jazdy: w odległości poziomej 5 m. -> 200 m/min
Promień gięcia przesuwanego kabla: ≥ 10 x Ø
Promień gięcia kabla stałego: ≥ 5 x Ø
Bezhalogenowa: tak
Rodzaj montażu: montaż na kablu

Model katalogowy producenta: 79 1401 12 02

Rodzaj produktu: Złącze męskie okrągłe konfekcjonowane

Rodzaj złącza: złącze męskie proste

Łączna ilość styków: 2

Połączenie komponentów: kabel z wtyczką

Kolor: czarny

Zawartość: 1 szt.

Maksymalna temperatura: 90 °C

Natężenie znamionowe: 4 A

Minimalna temperatura: -50 °C

Natężenie znamionowe - zaokrąglone: 4 A

Rodzaj zamknięcia: śruba

Napięcie znamionowe: 125 V

Materiał styku: CuZn (mosiądz)

Materiał obudowy: PUR

: AWG 24

Numer katalogowy producenta: 79 1401 12 02-20

Ilość styków: 2

Maksymalny przekrój: 0.25 mm²

Zakres przekroju: 0.25 mm² (max)

Zgodne z RoHS: Tak

: IP67

Seria: 702

Do pobrania

Karta katalogowa

Karta katalogowa 3215426 binder 79 1401 12 02-20 Złącze męskie okrągłe konfekcjonowane złącze męskie proste Seria: 702 Łączna ilość styków: 2 1 s

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3215426 binder 79 1401 12 02-20 Złącze męskie okrągłe konfekcjonowane złącze męskie proste Seria: 702 Łączna ilość styków: 2 1 s

Opis

Nasze subminiaturowe złącza okrągłe są przeznaczone do wielu zastosowań, w których rozmiar i integralność sygnału odgrywają ważną rolę. Oferujemy modele z blokadą zatrzaskową, bagnetową i push-pull, a także z blokadą śrubową M9 w dwóch różnych wersjach, ze stopniem ochrony IP40 lub IP67. Złącza są dostępne w wersji od dwóch do ośmiu styków, w wersji prostej lub kątowej oraz jako złącza kołnierzowe. Różne modele mają złącze do lutowania zanurzeniowego lub lutowniczego i są dostępne z formowanymi kablami o różnych długościach. Do produkcji naszych złączy okrągłych używamy materiałów wysokiej jakości. Obudowy i korpusy styków wykonane są z PUR lub PCV, styki z pozłacanego brązu lub pozłacanego mosiądzu. Dostępnych jest siedem różnych serii, które imponują następującymi zaletami:

• Wybór ryglowania
• Stopień ochrony IP40 lub IP67
• 2 do 8-biegunowe
• Wersje proste i kątowe
• Do 1000 cykli łączenia

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
