binder 79 1426 15 08-20 Złącze męskie okrągłe konfekcjonowane 79 1426 15 08, 1 szt.

Czarny kabel z okrągłym metalowym wtykiem, odpowiedni do połączeń elektronicznych i transmisji sygnałów.

Zdjęcie poglądowe

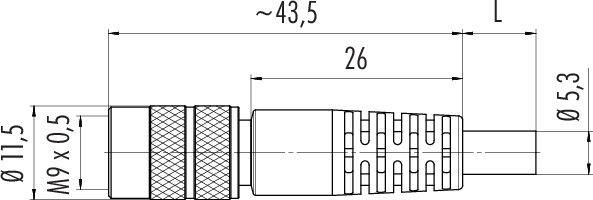

Rysunek techniczny cylindrycznego złącza wtykowego z wymiarami: długość 43,5 mm, średnica 11,5 mm, gwint M9 x 0,5 mm.

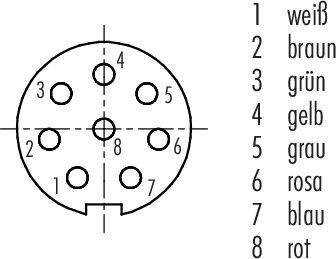

Diagram złącza z ośmioma stykami, ponumerowanymi od 1 do 8. Każdy styk ma przypisany kolor: 1 biały, 2 brązowy, 3 zielony, 4 żółty, 5 szary, 6 różowy, 7 niebieski, 8 czerwony.

1/3

Zdjęcie poglądowe

Rodzaj produktu

Złącze męskie okrągłe konfekcjonowane

Rodzaj złącza

złącze żeńskie proste

Łączna ilość styków

Połączenie komponentów

kabel z wtyczką

Zawartość

1 szt.

Karta katalogowa (PDF)

Dostawa w pt. 16.10

84 Sztuki

Ilość (sztuka)

Oszczędzasz

Cena opakowania (Cena netto)

Rabaty ilościowe różnią się w zależności od sprzedawcy

Oszczędzasz 0,00 zł

Liczba

Sztuki

Suma (316,26 zł / Sztuka)

316,26 zł

389,00 zł

z VAT (klient indywidualny)

Cena netto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Złącze męskie okrągłe konfekcjonowane

Gniazdo kablowe M9 IP67
Ilość biegunów 8
Ekranowany
formowane na kablu
IP67
Czysta czerń
8 x 0,14 mm²

Dane techniczne

Zgodność EMC: ekranowany
Rezystancja izolacji: ≥ 10¹⁰ Ω
Rezystancja styku: ≤ 3 mΩ
Grupa materiałów izolacyjnych: III
Kategoria przepięcia: II
Stopień zanieczyszczenia: 1
Materiał korpusu styku: PBT (UL94 V-0)
Materiał zamka: CuZn (mosiądz niklowany)
Pasek izolacyjny: PVC
Przekrój kabla: 8 x 0,14 mm²
Promień gięcia kabla przesuwa się: 405 mm
Promień gięcia kabla stały: 80 mm
Bezhalogenowy: Nie
Rodzaj montażu: montaż na kablu

Model katalogowy producenta: 79 1426 15 08

Rodzaj produktu: Złącze męskie okrągłe konfekcjonowane

Rodzaj złącza: złącze żeńskie proste

Łączna ilość styków: 8

Połączenie komponentów: kabel z wtyczką

Kolor: czarny

Zawartość: 1 szt.

Maksymalna temperatura: 80 °C

Natężenie znamionowe: 1 A

Minimalna temperatura: -25 °C

Natężenie znamionowe - zaokrąglone: 1 A

Rodzaj zamknięcia: śruba

Napięcie znamionowe: 125 V

Materiał styku: CuSn (brąz)

Materiał obudowy: PUR

: AWG 26

Numer katalogowy producenta: 79 1426 15 08-20

Ilość styków: 8

Maksymalny przekrój: 0.14 mm²

Zakres przekroju: 0.14 mm² (max)

Zgodne z RoHS: Tak

: IP67

Seria: 702

Do pobrania

Karta katalogowa

Karta katalogowa 3215458 binder 79 1426 15 08-20 Złącze męskie okrągłe konfekcjonowane 79 1426 15 08, 1 szt.

Opis

Nasze subminiaturowe złącza okrągłe są przeznaczone do wielu zastosowań, w których rozmiar i integralność sygnału odgrywają ważną rolę. Oferujemy modele z blokadą zatrzaskową, bagnetową i push-pull, a także z blokadą śrubową M9 w dwóch różnych wersjach, ze stopniem ochrony IP40 lub IP67. Złącza są dostępne w wersji od dwóch do ośmiu styków, w wersji prostej lub kątowej oraz jako złącza kołnierzowe. Różne modele są wyposażone w złącze do lutowania zanurzeniowego lub lutowane i są dostępne z formowanymi kablami o różnych długościach. Do produkcji naszych złączy okrągłych używamy materiałów wysokiej jakości. Obudowy i korpusy styków wykonane są z PUR lub PCV, styki z pozłacanego brązu lub pozłacanego mosiądzu. Dostępnych jest siedem różnych serii, które imponują następującymi zaletami:

• Wybór ryglowania
• Stopień ochrony IP40 lub IP67
• 2 do 8-biegunowe
• Wersje proste i kątowe
• Do 1000 cykli łączenia
