binder 86 6620 1120 00404-20 Złącze niekonfekcjonowane czujnika/aktuatora M8 złącze żeńskie proste Ilość pinów: 4 1 szt.

Złącze okrągłe M12 z zielonym wkładem i pięcioma złotymi stykami. Stosowane w przemysłowych połączeniach elektrycznych.

Zdjęcie poglądowe

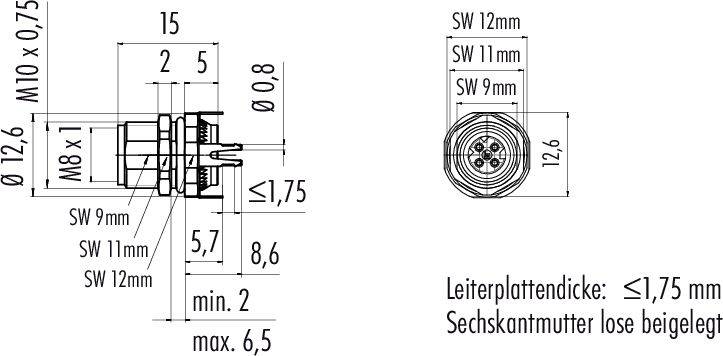

Rysunek techniczny złącza z wymiarami. Średnica 12,6 mm, gwint M10 x 0,75, grubość płytki drukowanej ≤ 1,75 mm.

Diagram czteropinowego złącza z ponumerowanymi stykami od 1 do 4, przedstawiający ich pozycje w układzie kołowym.

1/3

Zdjęcie poglądowe

Rodzaj produktu

Złącze niekonfekcjonowane czujnika/aktuatora

Rodzaj złącza

złącze żeńskie proste

Złącze po stronie A

Ilość pinów

Napięcie znamionowe

63 V/DC

Karta katalogowa (PDF)

Dostawa w śr. 7.10

7 Sztuki

Liczba

Sztuki

Suma (78,45 zł / Sztuka)

78,45 zł

96,49 zł

z VAT (klient indywidualny)

Cena netto

Dostępnych jest tylko 7 sztuka

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Przewód

Gniazdo kołnierzowe M8-D
Ilość biegunów: 4
ekranowany
Lutowanie zanurzeniowe
IP67

Dodatkowe informacje:

Dane techniczne

Przydatność EMC: możliwość ekranowania
Rezystancja izolacji:> 10⁸ Ω
Oporność skrośna: 15 mΩ
Grupa materiałów izolacyjnych: III
Stopień zabrudzenia 3
Materiał korpusu styku: PA
Rodzaj montażu: montaż na obudowie

Model katalogowy producenta: 86 6620 1120 00404

Rodzaj produktu: Złącze niekonfekcjonowane czujnika/aktuatora

Rodzaj złącza: złącze żeńskie proste

Złącze po stronie A: M8

Ilość pinów: 4

Napięcie znamionowe: 63 V/DC

Natężenie znamionowe: 4 A

Natężenie znamionowe - zaokrąglone: 4 A

Połączenie komponentów: lutowane

Rodzaj gwintu: M8

Rodzaj gwintu montażowego kabla: M8

Kodowanie: D

Materiał styku: CuZn (mosiądz)

Powierzchnia styku: Au (złoto)

: IP67

Specyfikacja: ekranowany

Rodzaj mocowania: śrubowe

Numer katalogowy producenta: 86 6620 1120 00404-20

Zawartość: 1 szt.

Zgodne z RoHS: Tak

Warianty(Wszystkie ceny nie zawierają podatku VAT, bez kosztów dostawy)

Model katalogowy producenta

Rodzaj złącza

Rodzaj mocowania

Napięcie znamionowe

Rodzaj gwintu

binder 86 6620 1120 00404-20 Złącze niekonfekcjonowane czujnika/aktuatora M8 złącze żeńskie proste Ilość pinów: 4 1 szt.

Numer produktu3218499

Ten produkt

86 6620 1120 00404

złącze żeńskie proste

śrubowe

63 V/DC

binder Złącze konfekcjonowane czujnika/aktuatora 77 5429 0000 50704-0200, piny: 4, 2 m, 20 szt.

Numer produktu2563412

77 5429 0000 50704-0200

złącze męskie proste

63 V

binder Złącze konfekcjonowane czujnika/aktuatora 77 5429 0000 50704-0500, piny: 4, 5 m, 20 szt.

Numer produktu2563413

77 5429 0000 50704-0500

złącze męskie proste

63 V

binder Złącze konfekcjonowane czujnika/aktuatora złącze męskie proste 1 m Ilość pinów: 4 20 szt.

Numer produktu2563414

77 5429 5429 50704-0100

złącze męskie proste

25 V/AC60 V/DC

binder Złącze konfekcjonowane czujnika/aktuatora złącze męskie proste 2 m Ilość pinów: 4 20 szt.

Numer produktu2563415

77 5429 5429 50704-0200

złącze męskie proste

25 V/AC60 V/DC

binder Złącze konfekcjonowane czujnika/aktuatora 77 5430 0000 50704-0200, piny: 4, 2 m, 20 szt.

Numer produktu2563416

77 5430 0000 50704-0200

złącze żeńskie proste

63 V/DC

binder Złącze konfekcjonowane czujnika/aktuatora 77 5430 0000 50704-0500, piny: 4, 5 m, 20 szt.

Numer produktu2563417

77 5430 0000 50704-0500

złącze żeńskie proste

63 V/DC

binder Złącze konfekcjonowane czujnika/aktuatora złącze żeńskie proste, złącze męskie proste 1 m Ilość pinów: 4 20 szt.

Numer produktu2563418

77 5430 5429 50704-0100

złącze żeńskie prostezłącze męskie proste

63 V/DC

binder Złącze konfekcjonowane czujnika/aktuatora złącze żeńskie proste, złącze męskie proste 2 m Ilość pinów: 4 20 szt.

Numer produktu2563419

77 5430 5429 50704-0200

złącze żeńskie prostezłącze męskie proste

63 V/DC

binder 77 5429 0000 50704-0200-20 Złącze konfekcjonowane czujnika/aktuatora M8 złącze męskie proste 2 m Ilość pinów: 4 1 szt.

Numer produktu3218262

77 5429 0000 50704-0200

złącze męskie proste

śrubowe

63 V

Do pobrania

Karta katalogowa

Karta katalogowa 3218499 binder 86 6620 1120 00404-20 Złącze niekonfekcjonowane czujnika/aktuatora M8 złącze żeńskie proste Ilość pinów: 4 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3218499 binder 86 6620 1120 00404-20 Złącze niekonfekcjonowane czujnika/aktuatora M8 złącze żeńskie proste Ilość pinów: 4 1 szt.

Opis

Te systemy złączy stanowią idealne rozwiązanie dla czujników i elementów wykonawczych w wielu gałęziach przemysłu. Oferujemy złącza od IP40 do IP69K, wiele z atestami UL, VDE i Ecolab, a także modele zgodne z FDA. Użytkownicy mogą zamówić złącza okrągłe z 2 do 12 stykami i różnymi opcjami zakończeń, w tym lutowaniem, zaciskaniem, lutowaniem zanurzeniowym, końcówkami kablowymi i linkowymi. Złącza z blokadą śrubową M5, M8 i M12 są dostępne w wersjach prostych i kątowych, a także kołnierzowych. Oprócz wtyczek podwójnych i podwójnych rozdzielaczy dostępny jest również duży wybór kabli połączeniowych.

Właściwości:

• 2 do 12-biegunowe
• IP40 do IP69K
• Blokada śrubowa
Łatwy montaż
• Zatwierdzone przez UL, VDE i Ecolab
• Linie łączące
• Wersje zgodne z FDA

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
