Blok sterujący FESTO CPX-CEC-C1

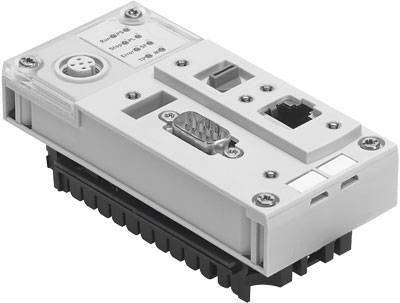

Prostokątne urządzenie elektroniczne z różnymi złączami, w tym portami Ethernet i VGA.

Zdjęcie poglądowe

Dostawa w śr. 30.09

Liczba

Sztuki

Suma (2982,93 zł / Sztuka)

2982,93 zł

3669,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 373,98 zł

14 dni na zwrot w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Dane techniczne

Wymiary szer. x dł. x wys.: 50 mm x 107 mm x 55 mm
Szybkość transmisji: 10/100 bit/s zgodnie z IEEE 802.3 (10BaseT) lub 802.3u (100BaseTx)
Czas przetwarzania: ok. 200 µs / 1 k instrukcji
Elementy obsługi: przełącznik DIL do zakończenia CAN
Przełącznik obrotowy do RUN / Stop
Interfejs sterowania: magistrala CAN
Dane procesora: 32 MB Flash
32 MB pamięci RAM
Procesor 400 MHz
Własny pobór prądu przy napięciu roboczym: typowo 85 mA
Ustawianie adresu IP: DHCP
przez CoDeSys
przez MMI
Ethernet, złącze: RJ45
Gniazdo
8-stykowe
Ethernet, numer: 1
Ethernet, prędkość transmisji danych: 10/100 Mbit/s
Ethernet, obsługiwane protokoły: TCP/IP, EasyIP, Modbus TCP
Interfejs Ethernet: RJ 45 (gniazdo, 8-pinowe)
Interfejs magistrali polowej: magistrala CAN
Interfejs Fieldbus, technika przyłączeniowa: wtyczka
Sub-D
9 pinów
Interfejs Fieldbus, izolacja elektryczna: tak
Interfejs Fieldbus, szybkość transmisji: 125, 250, 500, 800, 1000kbit/s
regulowany za pomocą oprogramowania
Bloki funkcyjne: Czytaj diagnostykę modułu CPX
Stan diagnostyczny CPX
Kopiuj ślad diagnostyczny CPX
i inne
Diagnoza specyficzna dla urządzenia: diagnostyka zorientowana na kanał i moduł
Moduły podnapięciowe / zwarciowe
Pamięć diagnostyczna
Całkowita liczba osi: 31
Obsługa konfiguracji: CODESYS V2.3
Klasa odporności na korozję CRC: 2 - umiarkowane naprężenia korozyjne
Temperatura przechowywania: od -20 °C ... + 70 °C
Wyświetlacz LED specyficzny dla magistrali: TP: Link / Traffic
Wyświetlacz LED specyficzny dla produktu: ERR: Błąd wykonania PLC
M: Modyfikacja / Wymuszanie aktywne
PL: dostawa ładunku
PS: zasilanie elektroniki, zasilanie czujnika
URUCHOM: status PLC
SF: błąd systemu
STOP: status PLC
Flaga: 30 kB danych retencyjnych
8 MB globalnej pamięci danych
Koncepcja zmiennej CoDeSys
Znamionowe napięcie robocze DC: 24 V
Nominalne napięcie robocze DC Napięcie obciążenia: bez pneumatyki: 18 ... 30V
24 V
z pneumatyką typu Midi / Maxi: 21,6 ... 26,4V
z pneumatycznym typem CPA: 20,4 ... 26,4V
z pneumatycznym typem MPA: 18 ... 30V
Mostkowanie awarii zasilania: 10 ms
Parametryzacja: CODESYS V2.3
Waga produktu: 155 g
Oprogramowanie do programowania: CODESYS dostarczane przez Festo V2.3
Język programowania: zgodnie z IEC 61131-3
Schemat drabinkowy (LAD)
Lista instrukcji (STL)
Tekst strukturalny
Plan funkcji
Wykres sekwencji
dodatkowo CFC
Programowanie, język obsługi: DE, EN
Programowanie, obsługa plików: tak
Pamięć programu: program użytkownika 4 MB
Protokół: CODESYS poziom 2
Łatwy IP
Modbus TCP
TCP/IP
Wilgotność względna: 95%
bez kondensacji
Stopień ochrony: IP65
IP67
Temperatura otoczenia: -5 ... 50 °C
Materiał obudowy: wzmocniony PA
PC
Uwaga o materiałach: zgodność z RoHS
Dodatkowe funkcje: Funkcje diagnostyczne
Funkcja ruchu dla napędów elektrycznych
