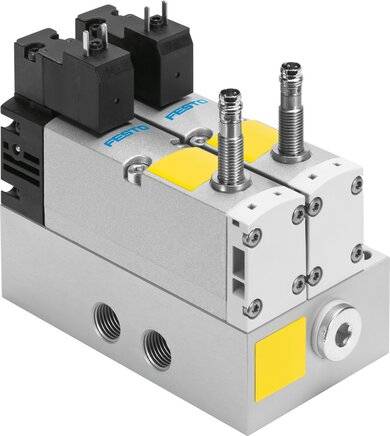

Blok sterujący FESTO VOFA-L26-T52-M-G14-1C1-APP
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
Liczba
Suma (3194,31 zł / Sztuka)
3194,31 zł
3929,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
14 dni na zwrot w cenie
Dane techniczne
- Funkcja wydechu: może być dławiona
- Przyłącze manometru: G1/4
- Szerokość montażowa 65 mm
- Rodzaj mocowania: Z otworem przelotowym
- Rodzaj sterowania: Elektryczny
- Ciśnienie robocze: 3 - 10 barów
- Medium robocze: Sprężone powietrze zgodnie z ISO 8573-1: 2010 [7: 4: 4]
- Zakres napięcia roboczego czujnika DC: 10 - 30 V
- Zasada uszczelnienia: Miękkie
- Pozycja montażowa: dowolna
- Cykl pracy: 1
- Podłączenie elektryczne: Schemat połączeń kształt C wg EN 175301-803 - bez przewodu ochronnego - wg EN 175301-803
- Zgodny z normą: EN 60947-5-2
- Ręczne sterowanie: Brak
- Uwaga dotycząca medium roboczego i sterującego: możliwa praca z olejem (wymagana do dalszej eksploatacji)
- Uwaga dotycząca wymuszonej dynamizacji: częstotliwość przełączania przynajmniej raz w tygodniu
- Symbol KC: KC-EMV
- Konstrukcja : prowadnica tłoka
- Klasa odporności na korozję CRC: 0 - brak narażenia na korozję
- Czujnik zabezpieczenia zwarciowego: impulsowy
- Czujnik prądu jałowego:< = 10 mA mA
- Maksymalne pole interferencji magnetycznej: 60 mT
- Maksymalny ujemny impuls testowy dla 1 sygnału: 800 µs
- Maksymalny dodatni impuls testowy przy sygnale 0: 1000 µs
- Maksymalna częstotliwość przełączania czujnika: 5000 Hz
- Maksymalny prąd wyjściowy czujnika: 200 mA
- Temperatura medium: Od -5 do 50°C.
- Zasada pomiaru indukcyjna
- Nominalna wysokość robocza: 1000 m zgodnie z VDE 0580
- Normalny przepływ nominalny: 950 l/min
- Poziom wydajności PL: Odporność na manipulację, ochrona przed nieoczekiwanym uruchomieniem do kategorii 4, Poziom wydajności e – Odwrócenie ruchu / do kategorii 4, Poziom wydajności e
- Przyłącze pneumatyczne 1: G1/4
- Przyłącze pneumatyczne 2: G1/4
- Przyłącze pneumatyczne 3: G1/4
- Przyłącze pneumatyczne 4: G1/4
- Przyłącze pneumatyczne 5: G1/4
- Waga produktu: 1138 g
- Czujnik tętnienia resztkowego: ± 10%
- Rodzaj resetowania: Sprężyna mechaniczna
- Poziom ciśnienia akustycznego: 85 dB (A)
- Wyjście przełączające: PNP
- Funkcja elementu przełączającego: normalnie zamknięty
- Zapytanie o położenie przełącznika: Pozycja spoczynkowa z czujnikiem
- Czas wyłączenia: 56 ms
- Czas włączania: 22 ms
- Wskaźnik stanu łączenia: Dioda LED
- Odporność na wstrząsy: Test wstrząsowy o poziomie surowości 2 zgodnie z FN 942017-5 i EN 60068-2-27
- Ochrona przed dotykiem bezpośrednim i pośrednim: Klasa ochrony zgodnie z normą EN60950/IEC 950 – Funkcjonalne bardzo niskie napięcie z bezpieczną separacją (PELV)
- Stopień ochrony: IP65 - NEMA 4
- Odporność na wibracje: Test aplikacji transportowej z poziomem surowości 2 zgodnie z FN 942017-4 i EN 60068-2-6
- Podłączenie czujnika: wtyczka M8x1 - 3-pinowa
- Funkcja bezpieczeństwa: Ochrona przed manipulacją/uruchomieniem - Odwrócenie ruchu
- Wskaźnik stanu sygnału: z akcesoriami
- Czujnik spadku napięcia:< = 2 VV
- Charakterystyka cewki: 24 V DC: 1,8 W
- Rodzaj sterowania: Wstępnie sterowany
- Ciśnienie sterujące: 3 - 10 bar
- Zasilanie powietrzem sterującym: Wewnątrz
- Medium sterujące: Sprężone powietrze zgodnie z ISO 8573-1:2010 [7:4:4]
- Kierunek przepływu: Nieodwracalny
- Pokrycie: Pokrycie dodatnie
- Temperatura otoczenia: od -5 do 50 °C
- Zawór - czas wyłączania czujnika: 11 ms
- Zawór - Czas przełączania czujnika: 60 ms
- Funkcja zaworu: 5/2 monostabilny
- Czujnik zabezpieczający przed odwrotną polaryzacją: do wszystkich połączeń elektrycznych
- Materiały uszczelnień: FPM - HNBR - NBR
- Materiał obudowy: PA - odlew aluminiowy
- Materiał śrub: stal - ocynkowana
- Uwaga o materiałach: Zgodne z RoHS
- Organ wydający certyfikat: UL MH19482
- Dopuszczalne wahania napięcia: -1,5
- Dopuszczenie: c UL us - Recognized (OL)
- Rodzaj produktu
Blok sterujący
- Numer katalogowy producenta
569819
- Maksymalna temperatura otoczenia
+50 °C
- Minimalna temperatura otoczenia
-5 °C
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 2803528 Blok sterujący FESTO VOFA-L26-T52-M-G14-1C1-APP
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2803528 Blok sterujący FESTO VOFA-L26-T52-M-G14-1C1-APP
Opis
Blok sterujący VOFA-L26-T52-M-G14-1C1-APP Funkcja zaworu=5/2 monostabilny, rodzaj uruchamiania=elektryczny, szerokość=65 mm, nominalny przepływ normalny=950 l/min, ciśnienie robocze=3 - 10 bar
