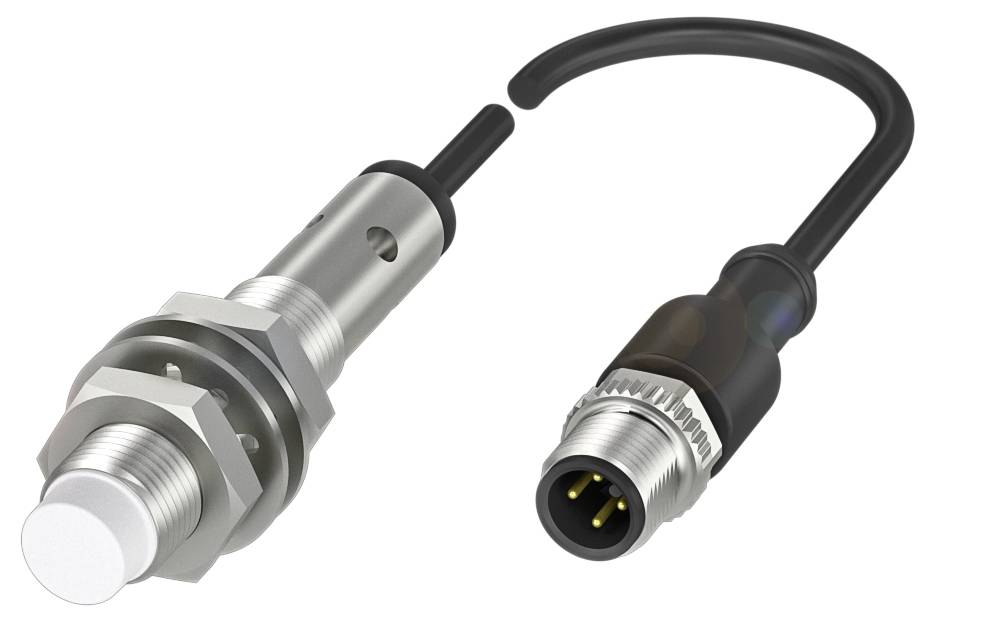

BALLUFF Czujnik odległości Indukcyjne BAW M12MF2-ICC40F-BP00,2-GS04-508 BAW0013 nie podtynkowy analogowe prądowe (Ø x D)
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Czujnik odległości
Minimalne napięcie robocze
10 V/DC
Maksymalne napięcie robocze
30 V/DC
Model katalogowy producenta
BAW M12MF2-ICC40F-BP00,2-GS04-508
Zawartość
1 szt.
Karta katalogowa (PDF)
Liczba
Suma (1080,49 zł / Sztuka)
1080,49 zł
1329,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Cechy produktu
Czujnik zbliżeniowy pojemnościowy
- Wymiary: Ø 12 x 65 mm
- Projekt: M12x1
- Montaż: nierówny
- Zakres: 1...4 mm
- Wyjście analogowe: Analogowe, prądowe 4...20 mA
Dane techniczne
- Główne cechy: Wymiary: Ø 12 x 65 mm
- Powierzchnia aktywna, materiał: PBT
- Wyjście analogowe: Analogowe, prądowe 4...20 mA
- Połączenie: Kabel ze złączem, złącze M12x1, 3-pinowe, 0,20 m, PUR
- Charakterystyka wyjściowa: opadająca przy zbliżaniu się
- Projekt: M12x1
- Napięcie robocze Ub: 10...30 VDC
- Montaż: nierówny
- Materiał obudowy: mosiądz niklowany
- Częstotliwość odcięcia –3 dB: 500 Hz
- Maksymalne odchylenie liniowe: ±120 µm
- Zakres: 1...4 mm
- Stopień ochrony: IP67
- Temperatura otoczenia: -10...70 °C
- Powtarzalność zgodnie z BWN: ±10 µm
- Dodatkowe funkcje:
- Wymiary: Ø 12 x 65 mm
- Wskaźnik napięcia roboczego: nie
- Wyświetlacz funkcji: Wyświetlacz regulacji
- Napięcie znamionowe robocze Ue DC: 24 V
- Napięcie znamionowe izolacji Ui: 250 V AC
- Napięcie robocze Ub: 10...30 VDC
- Maksymalne tętnienie resztkowe (% Ue): 15%
- Klasa ochrony: II
- Połączenie: złącze M12x1, 3-pinowe, kodowanie A
- Zabezpieczenie przed zwarciem: tak
- Zabezpieczenie przed odwrotną polaryzacją: tak
- Możliwość wymiany zabezpieczona: tak
- Średni czas do utwardzenia (40 °C): 640 a
- Powierzchnia aktywna, materiał: PBT
- Moment dokręcania: 15 Nm
- Rozmiar M12x1
- Długość montażowa: 35,5 mm
- Montaż: nierówny
- Typ połączenia: Kabel ze złączem, 0,20 m,|PUR
- Średnica kabla D: 4,70 mm
- Długość kabla L: 0,2 m
- Materiał obudowy: mosiądz niklowany
- Materiał kurtki: PUR
- EN 60068-2-27, Udar: półsinusoidalny, 30 gn, 11 ms
- EN 60068-2-6, Wibracje: 55 Hz, amplituda 1 mm, 3x30 min
- Stopień ochrony: IP67
- Temperatura otoczenia: -10...70 °C
- Stopień zabrudzenia 3
- Prąd jałowy Io maks. przy Ue: 10 mA
- Zakres pomiarowy: 1...4 mm
- Częstotliwość odcięcia –3 dB: 500 Hz
- Maksymalne odchylenie liniowe: ±120 µm
- Zakres liniowości Sl: 1...4 mm
- Maksymalny dryft temperatury wartości końcowej: ±5,0 %
- Powtarzalność zgodnie z BWN: ±10 µm
- Wyjście analogowe: Analogowe, prądowe 4...20 mA
- Charakterystyka wyjściowa: opadająca przy zbliżaniu się
- Rezystancja obciążenia RL maks.: 500 omów
- Nachylenie I: 5,30 mA/mm
- Prąd wyjściowy przy Se: 12 mA
- Prąd wyjściowy przy Sl max.: 20 mA
- Prąd wyjściowy przy Sl min.: 4 mA
- Rodzaj produktu
Czujnik odległości
- Model katalogowy producenta
BAW M12MF2-ICC40F-BP00,2-GS04-508
- Zawartość
1 szt.
- Minimalne napięcie robocze
10 V/DC
- Maksymalne napięcie robocze
30 V/DC
- Zasilanie (zakres)
10 - 30 V/DC
- Wyjście czujnika
analogowe prądowe
- Złącze czujnika
M12, 3 pin
- Długość kabla
0.20 m
IP67
- Minimalna temperatura
-10 °C
- Maksymalna temperatura
70 °C
- Długość produktu
65 mm
- Wymiary
(Ø x D) 12 mm x 65 mm
- Numer katalogowy producenta
BAW0013
- Napięcie znamionowe
24 V
- Średnica produktu
12 mm
- Materiał obudowy
mosiądz (niklowany)
PBT
- Rodzaj mocowania czujnika
nie podtynkowy
- Typ czujnika
Indukcyjne
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3416047 BALLUFF Czujnik odległości Indukcyjne BAW M12MF2-ICC40F-BP00,2-GS04-508 BAW0013 nie podtynkowy analogowe prądowe (Ø x D)
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3416047 BALLUFF Czujnik odległości Indukcyjne BAW M12MF2-ICC40F-BP00,2-GS04-508 BAW0013 nie podtynkowy analogowe prądowe (Ø x D)
Opis
Nasze indukcyjne czujniki odległości BAW mierzą różne położenia i odległości, a także potrafią rozróżniać różne warianty materiałów. Działają bezkontaktowo, są więc odporne na zużycie i charakteryzują się długą żywotnością. Ich funkcja uczenia ma regulowany zakres liniowości, co umożliwia szybkie uruchomienie podczas początkowej instalacji i zapewnia minimalny czas przestoju podczas wymiany czujnika. Dzięki różnorodności dostępnych konstrukcji, indukcyjne czujniki odległości można łatwo zintegrować z dowolną aplikacją. Kluczowe obszary zastosowań obejmują monitorowanie ruchów w urządzeniach łączących, dziurkujących lub zaciskających w inżynierii mechanicznej lub wykrywanie nierównowagi i rozszerzeń osi. Indukcyjne czujniki odległości zapewniają absolutny analogowy sygnał napięcia, prądu lub IO-Link. Wymiary = Ø 12 x 65 mm, Konstrukcja = M12x1, Instalacja = niepłaska, Zakres = 1...4 mm, Wyjście analogowe = Analogowe, Prąd 4...20 mA, Charakterystyka wyjściowa = opadająca przy zbliżaniu, Częstotliwość odcięcia -3 dB = 500 Hz, Powtarzalność zgodnie z BWN = ±10 µm, Maks. odchylenie liniowości = ±120 µm, Materiał obudowy = mosiądz niklowany, Materiał powierzchni wykrywającej = PBT, Połączenie = Kabel ze złączem, złącze M12x1, 3-stykowe, 0,20 m, PUR, Napięcie robocze Ub = 10...30 VDC, Temperatura otoczenia = -10...70 °C, Klasa ochrony = IP67, Zatwierdzenie/zgodność = CE, UKCA, cULus, WEEE
Opis tego produktu został przetłumaczony automatycznie.
