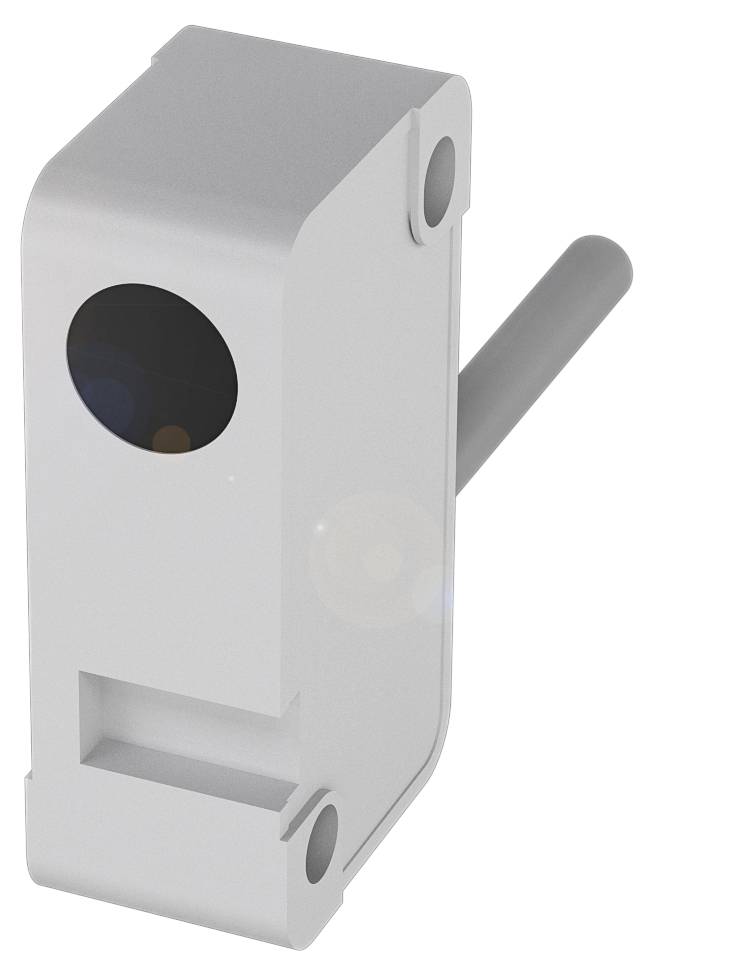

BALLUFF Przełącznik zbliżeniowy Indukcyjne BES 517-398-NO-C-02 BES01N4 podtynkowy PNP, Zamykający (D x S x W) 30 x 10.5
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Przełącznik zbliżeniowy
Maksymalne napięcie robocze
30 V/DC
Wyjście czujnika
PNP, Zamykający
Maksymalna odległość przełączania
2 mm
Typ czujnika
Indukcyjne
Karta katalogowa (PDF)
Liczba
Suma (259,35 zł / Sztuka)
259,35 zł
319,00 zł
z VAT (klient indywidualny)
Cena netto
Cechy produktu
Czujnik zbliżeniowy pojemnościowy
- Wymiary: 30 x 10,5 x 16,5 mm
- Projekt: 30x10,5x16,5
- Montaż: niezabudowany
- Zasięg: 2 mm
- Wyjście przełączające: PNP normalnie otwarte (NO)
Dane techniczne
- Główne cechy: Wymiary: 30 x 10,5 x 16,5 mm
- Powierzchnia aktywna, materiał: PBT, GF20
- Połączenie: Kabel 2,00 m, PVC
- Projekt: 30x10,5x16,5
- Napięcie robocze Ub: 10...30 VDC
- Montaż: niezabudowany
- Materiał obudowy: PBT, GF20
- Zasięg: 2 mm
- Wyjście przełączające: PNP normalnie otwarte (NO)
- Częstotliwość przełączania 2500 Hz.
- Stopień ochrony: IP65
- Temperatura otoczenia: -25 do 70 °C
- Dodatkowe funkcje:
- Wymiary: 30 x 10,5 x 16,5 mm
- Wskaźnik napięcia roboczego: nie
- Wyświetlacz funkcji: tak
- Rezystancja wyjściowa Ra: 33,0 kOhm + D
- Napięcie znamionowe robocze Ue DC: 24 V
- Prąd znamionowy roboczy Ie: 200 mA
- Napięcie znamionowe izolacji Ui: 75 V DC
- Prąd zwarciowy znamionowy: 100 A
- Opóźnienie gotowości tv maks.: 50 ms
- Napięcie robocze Ub: 10...30 VDC
- Kategoria użytkowania: DC-13
- Minimalny prąd roboczy Im: 0 mA
- Maksymalna pojemność obciążenia przy Ue: 1 µF
- Prąd jałowy Io maks., tłumiony: 10 mA
- Prąd jałowy Io maks., nietłumiony: 3 mA
- Prąd resztkowy lr maks.: 80 µA
- Maksymalne tętnienie resztkowe (% Ue): 15%
- Częstotliwość przełączania 2500 Hz.
- Maksymalny spadek napięcia statycznego: 2 V
- Zabezpieczenie przed zwarciem: tak
- Zabezpieczenie przed odwrotną polaryzacją: tak
- Możliwość wymiany zabezpieczona: tak
- Gwarantowana odległość przełączania Sa: 1,6 mm
- Histereza H maks. (% Sr): 15,0%
- Nominalna odległość przełączania Sn: 2 mm
- Rzeczywista odległość przełączania Sr: 2 mm
- Rzeczywista odległość przełączania Sr, tolerancja: ±10%
- Maksymalny dryft temperatury (% Sr): 10%
- Powtarzalność maks. (% Sr): 5,0%
- Średni czas do utwardzenia (40 °C): 830 a
- Powierzchnia aktywna, materiał: PBT, GF20
- Rozmiar: 30x10,5x16,5
- Montaż: montaż podtynkowy
- Wyjście przełączające: PNP normalnie otwarte (NO)
- Typ połączenia: kabel 2,00 m, PVC
- Średnica kabla D: 3,50 mm
- Długość kabla L: 2 m
- Materiał obudowy: PBT, GF20
- Materiał kurtki: PVC
- EN 60068-2-27, Udar: półsinusoidalny, 30 gn, 11 ms
- EN 60068-2-6, Wibracje: 55 Hz, amplituda 1 mm, 3x30 min
- Stopień ochrony: IP65
- Temperatura otoczenia: -25 do 70 °C
- Stopień zabrudzenia 3
- Liczba przewodów: 3
- Przekrój przewodu: 0.14 mm².
- Rodzaj produktu
Przełącznik zbliżeniowy
- Model katalogowy producenta
BES 517-398-NO-C-02
- Minimalne napięcie robocze
10 V/DC
- Maksymalne napięcie robocze
30 V/DC
- Zasilanie (zakres)
10 - 30 V/DC
- Wyjście czujnika
PNP, Zamykający
- Długość kabla
2 m
- Maksymalna odległość przełączania
2 mm
- Częstotliwość przełączania
2500 Hz
- Typ czujnika
Indukcyjne
- Złącze czujnika
kabel
- Rodzaj mocowania czujnika
podtynkowy
- Specyfikacja materiału
wzmacniany włóknem szklanym
- Materiał obudowy
PBT
GF20
IP65
- Minimalna temperatura
-25 °C
- Maksymalna temperatura
70 °C
- Długość produktu
30 mm
- Szerokość produktu
10.5 mm
- Wysokość produktu
16.5 mm
- Wymiary
(D x S x W) 30 x 10.5 x 16.5 mm
- Napięcie znamionowe
24 V
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3416902 BALLUFF Przełącznik zbliżeniowy Indukcyjne BES 517-398-NO-C-02 BES01N4 podtynkowy PNP, Zamykający (D x S x W) 30 x 10.5
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3416902 BALLUFF Przełącznik zbliżeniowy Indukcyjne BES 517-398-NO-C-02 BES01N4 podtynkowy PNP, Zamykający (D x S x W) 30 x 10.5
Opis
Nasze standardowe czujniki indukcyjne idealnie nadają się do wykrywania obiektów w sektorze metalowym. Są odporne na zwarcia i działają bezdotykowo, co oznacza, że nie ulegają zużyciu i są wyjątkowo niewrażliwe na zanieczyszczenia. Czujniki są dostępne w konstrukcjach o wymiarach od Ø 3 mm do 80 × 80 mm w kształcie prostopadłościanu. Dzięki wytrzymałym i niezawodnym czujnikom indukcyjnym Global możesz uzyskać wyjątkowo ekonomiczne rozwiązania. Możemy dostarczyć szeroką gamę ponad 500 preferowanych wariantów na cały świat, nawet w dużych ilościach, w krótkim czasie. Wymiary = 30 x 10,5 x 16,5 mm, konstrukcja = prostopadłościan, montaż = płaski, zasięg = 2 mm, wyjście przełączające = PNP normalnie otwarte (NO), częstotliwość przełączania = 2500 Hz, materiał obudowy = PBT, GF20, materiał powierzchni wykrywającej = PBT, GF20, połączenie = kabel 2,00 m, PVC, napięcie robocze Ub = 10...30 VDC, temperatura otoczenia = -25...70 °C, klasa ochrony = IP65, zatwierdzenie/zgodność = CEEACWEEE
