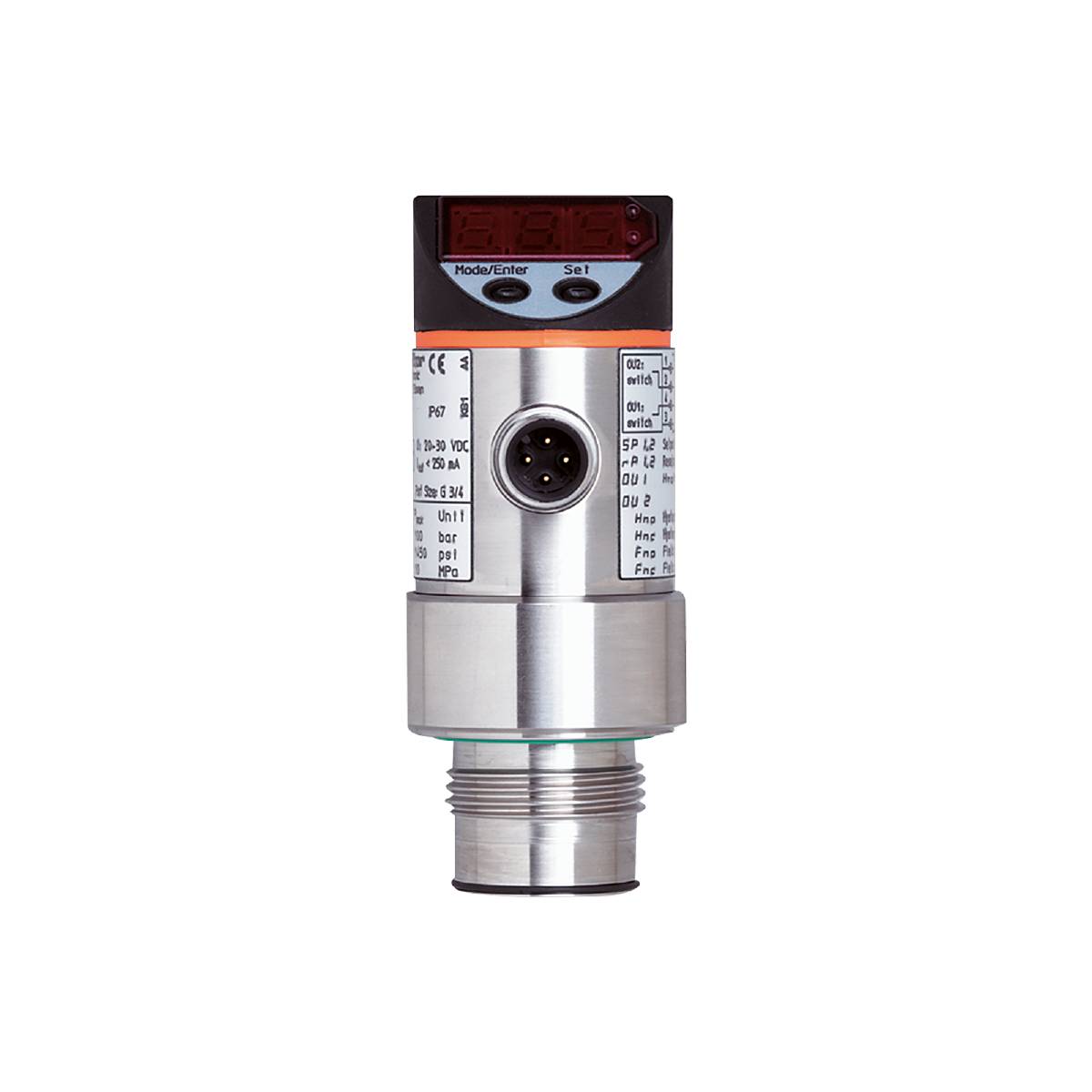

ifm Electronic Czujnik ciśnienia 1 szt. PF2954 -0.05 MPa do 1 MPa M12 1 NC, 1 NO, Analog sztuka
EAN:
Numer producenta
Numer produktu
Opakowanie
sztuka
Rodzaj produktu
Czujnik ciśnienia
Złącze czujnika
M12
Typ czujnika
ciśnienie względne
Zakres pomiarowy (ciśnienie) (maks.)
1 MPa
Karta katalogowa (PDF)
Liczba
Suma (3478,86 zł / Sztuka)
3478,86 zł
4279,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
14 dni na zwrot w cenie
Cechy produktu
Czujnik ciśnienia
- Połączony pomiar poziomu i wykrywanie wartości granicznych z wyjściem analogowym/przełączającym
- Programowalne wyjście analogowe i przełączające
- Długoterminowa stabilność dzięki wysokiej powtarzalności i niewielkiej odchyłce charakterystyki
- Higieniczna konstrukcja spełniająca wymagania przemysłu spożywczego i napojów
- Montaż podtynkowy w pojemnikach, zbiornikach i rurach
Dane techniczne
- Napięcie wyjścia analogowego [V]: 0...10; (skalowalny 1:4)
- Prąd wyjścia analogowego [mA]: 4...20; (skalowalny 1:4)
- Analogowy punkt końcowy [bar]: 2...9,99
- Analogowy punkt końcowy [kPa]: 200...999
- Analogowy punkt końcowy [psi]: 29...145
- Analogowy punkt początkowy [bar]: -0,5...7,49
- Analogowy punkt początkowy [kPa]: -50...749
- Analogowy punkt początkowy [psi]: -7...109
- Czas reakcji [ms]:< 3
- Liczba wyjść analogowych: 1
- Liczba wyjść cyfrowych: 2
- Liczba wejść i wyjść: Liczba wyjść cyfrowych: 2; Liczba wyjść analogowych: 1
- Wyświetlacz: Stan przełączania: 2 x LED, czerwony; Wyświetlacz funkcji: 7-segmentowy wyświetlacz LED; Wymiary: 7-segmentowy wyświetlacz LED
- Jednostka wyświetlacza: bar; psi; kPa
- Wytrzymałość na ściskanie [psi]: 725
- Charakterystyczne odchylenie krzywej:< ±0,6; (Skręć w dół 1:1, liniowość, w tym histereza i powtarzalność, ustawienie punktu granicznego zgodnie z DIN EN IEC 62828-1)
- Zakres procentowy odchylenia liniowości:< ±0,5; (Odrzuć 1:1)
- Zakres pomiarowy [MPa]: -0,05...1
- Temperatura otoczenia-1 [°C]: -25...80
- Zakres procentowy powtarzalności:< ±0,1; (podczas wahań temperatury< 10 tys.; Odrzuć 1:1)
- Zastosowanie: Front płaski dla przemysłu spożywczego
- Wersja zabezpieczenia zwarciowego: taktowana
- Funkcja wyjścia: normalnie otwarte/normalnie zamknięte; (możliwość parametryzacji)
- Sygnał wyjściowy: sygnał przełączający; sygnał analogowy; (konfigurowalne)
- Czas opóźnienia czuwania [s]: 0,2
- Cecha szczególna: Pozłacane styki
- Napięcie robocze [V]: 20...30 DC
- Poziomy tłumienia wyjścia analogowego dAA [s]: 0 - 0,1 - 0,5 - 2
- Wartość procesu tłumienia dAP [s]: 0...4
- Stała obciążalność prądowa wyjścia przełączającego DC [mA]: 250
- Rodzaj ciśnienia względnego
- Wytrzymałość na ściskanie [bar]: 50
- Wytrzymałość na ściskanie [kPa]: 5000
- Wersja elektryczna: PNP/NPN
- Łączne wyniki: 2
- Masa [g]: 308 500
- Odchylenie histerezy:< ±0,1; (Odrzuć 1:1)
- W krokach co [bar]: 0,01
- W krokach co [kPa]: 1
- W przyrostach [psi]: 1
- Zabezpieczenie przed zwarciem: tak
- Temperatura przechowywania [°C]: -40...100
- Stabilność długoterminowa:< ±0,1; (Odrzuć 1:1; rocznie)
- Maks. czas narastania wyjścia analogowego [ms]: 3
- Maks. obciążenie [Ω]: (Ub - 10 V) / 20 mA
- Maks. spadek napięcia na wyjściu DC [V]: 2
- Pożywki: Pożywki o konsystencji pasty i ciała stałego; Media płynne i gazowe
- Temperatura medium [°C]: -25...80
- Zakres pomiarowy [bar]: -0,5...10
- Zakres pomiarowy [kPa]: -50...1000
- Zakres pomiarowy [psi]: -7...145
- Min. ciśnienie rozrywające [bar]: 150
- Min. ciśnienie rozrywające [kPa]: 15000
- Min. ciśnienie rozrywające [psi]: 2175
- Min. cykle drukowania: 100 milionów
- Min. rezystancja izolacji [MΩ]: 100; (500 V prądu stałego)
- Min. rezystancja obciążenia [Ω]: 2000
- Montaż: Obudowa obrotowa 350°
- MTTF: 170
- Możliwości parametryzacji: Histereza / okno; normalnie otwarty / normalnie zamknięty; logika przełączania; wyjście prądowe/napięciowe; Tłumienie; regulacja wartości wyświetlacza; Wyświetlacz można obracać / wyłączać; wyświetlacz; punkt zerowy; przęsło
- Przyłącze procesowe: przyłącze gwintowe G 3/4 z gwintem zewnętrznym
- Punkt przełączenia rP [bar]: -0,5...9,94
- Punkt resetowania rP [kPa]: -50...994
- Punkt resetowania rP [psi]: -7...144
- Częstotliwość przełączania DC [Hz]:< 170
- Punkt przełączania SP [bar]: -0,45...9,99
- Punkt przełączania SP [kPa]: -45...999
- Punkt przełączania SP [psi]: -7...145
- Stopień ochrony: IP 67
- Klasa ochrony III
- Złącze wtykowe: Układ pinów: 0001 - Złącze wtykowe: 1 x M12; Kodowanie: A; Styki: pozłacane
- Pobór prądu [mA]:< 60
- Punkt zerowy współczynnika temperaturowego:< ±0,1; (0...80°C)
- Zakres współczynników temperaturowych:< ±0,2; (0...80°C)
- Wolna przestrzeń martwa: tak
- Odporność na przeciążenie: tak
- Ochrona przed nieprawidłowością biegunową tak
- Zintegrowany watchdog: tak
- Materiały mające kontakt z medium: Ceramika (99,9% Al2O3); 1.4435 (stal nierdzewna / 316L); Wykończenie powierzchni: Ra< 0,4 / Rz 4; FKM; PTFE
- Opakowanie
sztuka
- Rodzaj produktu
Czujnik ciśnienia
- Model katalogowy producenta
PF2954
- Złącze czujnika
M12
- Typ czujnika
ciśnienie względne
- Wyjście czujnika
PNP
NPN
- Minimalny sygnał wyjściowy
4 mA
- Maksymalny sygnał wyjściowy
20 mA
- Interfejs komponentów
złącze męskie M12
- Zakres pomiarowy (ciśnienie) (min.)
-0.05 MPa
- Zakres pomiarowy (ciśnienie) (maks.)
1 MPa
- Zakres pomiarowy (ciśnienie)
-0.05 MPa do 1 MPa
- Minimalne napięcie robocze
20 V/DC
- Maksymalne napięcie robocze
30 V/DC
- Zasilanie (zakres)
20 - 30 V/DC
- Rodzaj styku
1 NC
1 NO
Analog
- Ciśnienie rozrywające
150 bar
- Złącze węża
G3/4 AG
- Minimalna temperatura
-25 °C
- Maksymalna temperatura
80 °C
- Waga
308.500 g
- Zgodne z RoHS
Tak
- Zawartość
1 szt.
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3321732 ifm Electronic Czujnik ciśnienia 1 szt. PF2954 -0.05 MPa do 1 MPa M12 1 NC, 1 NO, Analog sztuka
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3321732 ifm Electronic Czujnik ciśnienia 1 szt. PF2954 -0.05 MPa do 1 MPa M12 1 NC, 1 NO, Analog sztuka
Opis
ifm PF2954 Elektroniczny czujnik ciśnienia
