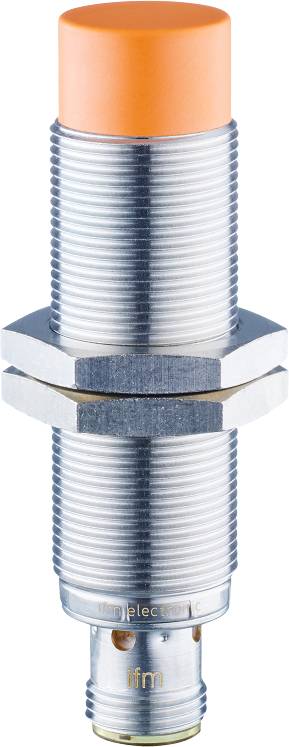

ifm Electronic Czyjnik Indukcyjne IGS209 IGS209 M18 x 1 nie podtynkowy PNP, NPN (Ø x D) 18 mm x 70 mm
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Czyjnik
Maksymalne napięcie robocze
30 V/DC
Rodzaj styku
1 NO
Maksymalna odległość przełączania
12 mm
Wyjście czujnika
PNP
NPN
Karta katalogowa (PDF)
Liczba
Suma (283,74 zł / Sztuka)
283,74 zł
349,00 zł
z VAT (klient indywidualny)
Cena netto
Cechy produktu
Czujnik zbliżeniowy pojemnościowy
- Solidna metalowa obudowa do stosowania w trudnych warunkach przemysłowych
- Wyraźnie widoczne wskazanie stanu przełączenia
- Możliwość pracy w wersji trójprzewodowej lub dwuprzewodowej
- Duża odległość przełączania zapewniająca wysoką dostępność systemu
- Z pomocą przy montażu i regulacji układu optycznego
Dane techniczne
- Wymiary [mm]: M18 x 1 / L = 70
- Wyświetlacz: Stan przełączania: 4 x dioda LED 90°, żółta; Pomoc w ustawianiu: 1 x dioda LED, czerwona
- Odległość robocza [mm]: 0...9,7
- Temperatura otoczenia-1 [°C]: -25...70
- Moment dokręcania [Nm]: 25
- Zastosowanie: Zastosowania przemysłowe / automatyzacja fabryk
- Wersja zabezpieczenia zwarciowego: taktowana
- Funkcja wyjścia: normalnie otwarte
- Cecha szczególna: Pozłacane styki; Zwiększona odległość przełączania; Optyczna pomoc w regulacji
- Napięcie robocze [V]: 10...30 DC
- Stała obciążalność prądowa wyjścia przełączającego DC [mA]: 100
- Typ instalacji: nie można instalować równo z powierzchnią
- Wersja elektryczna: PNP/NPN
- Zwiększona odległość przełączania: tak
- Obudowa: konstrukcja gwintowana
- Nazwa gwintu: M18 x 1
- Histereza: 3...15
- Współczynnik korygujący (Al): 0,5
- Współczynnik korygujący (Cu): 0,4
- Współczynnik korygujący (Ms): 0,5
- Współczynnik korekcyjny (V2A): 0,7
- Stal współczynnika korygującego (St37): 1
- Zabezpieczenie przed zwarciem: tak
- Maks. prąd różnicowy [mA]: 0,6; (tylko w trybie 2-przewodowym)
- Maks. spadek napięcia na wyjściu DC [V]: 2,8
- Minimalny prąd obciążenia [mA]: 2; (tylko w trybie 2-przewodowym)
- MTTF: 1548
- Optyczna pomoc w regulacji: tak
- Znak kontrolny (przypadki szczególne): CCC
- Rzeczywista odległość przełączania Sr [mm]: 12 ± 10%
- Odległość wykrywania [mm]: 12
- Częstotliwość przełączania DC [Hz]: 300
- Dryf punktu przełączania: -10...10
- Stopień ochrony: IP 67
- Klasa ochrony: II
- Złącze wtykowe: Wtyczka - Układ pinów: 0061 - Złącze wtykowe: 1 x M12; Kodowanie: A; Styki: pozłacane
- Pobór prądu [mA]: 12; (24 V)
- Odporność na przeciążenie: tak
- Ochrona przed nieprawidłowością biegunową tak
- Rodzaj produktu
Czyjnik
- Model katalogowy producenta
IGS209
- Minimalne napięcie robocze
10 V/DC
- Maksymalne napięcie robocze
30 V/DC
- Zasilanie (zakres)
10 - 30 V/DC
- Rodzaj styku
1 NO
- Maksymalna odległość przełączania
12 mm
- Wyjście czujnika
PNP
NPN
- Materiał obudowy
metal
- Typ czujnika
Indukcyjne
- Rodzaj mocowania czujnika
nie podtynkowy
- Rozmiar czujnika
M18 x 1
- Złącze czujnika
M12
- Specyfikacja czujnika
wskaźnik LED
- Minimalna temperatura
-25 °C
- Maksymalna temperatura
70 °C
- Długość produktu
70 mm
- Średnica produktu
18 mm
- Wymiary
(Ø x D) 18 mm x 70 mm
- Zawartość
1 szt.
- Częstotliwość przełączania
300 Hz
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3317713 ifm Electronic Czyjnik Indukcyjne IGS209 IGS209 M18 x 1 nie podtynkowy PNP, NPN (Ø x D) 18 mm x 70 mm
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3317713 ifm Electronic Czyjnik Indukcyjne IGS209 IGS209 M18 x 1 nie podtynkowy PNP, NPN (Ø x D) 18 mm x 70 mm
Opis
czujnik indukcyjny ifm IGS209
