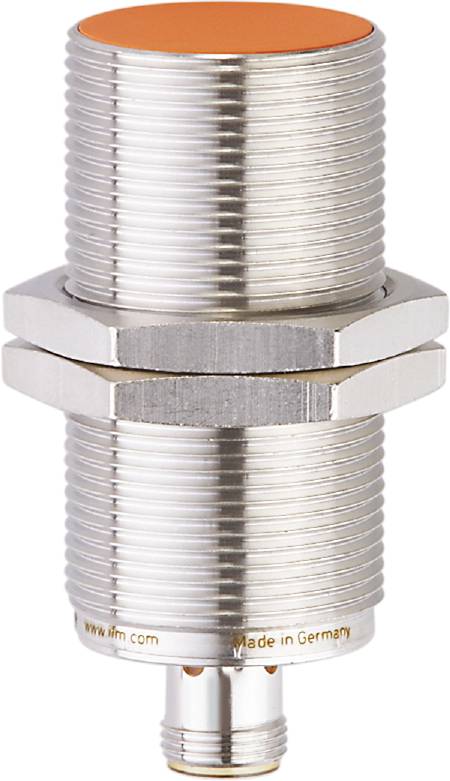

ifm Electronic Czyjnik Indukcyjne IIS210 IIS210 M30 podtynkowy PNP (Ø x D) 30 mm x 70 mm

Cechy produktu

Czujnik zbliżeniowy pojemnościowy

Solidna metalowa obudowa do stosowania w trudnych warunkach przemysłowych
Wyraźnie widoczne wskazanie stanu przełączenia
Duża odległość przełączania zapewniająca wysoką dostępność systemu
Do precyzyjnego wykrywania pozycji na maszynach

Dane techniczne

Wymiary [mm]: M30 x 1,5 / L = 70
Wyświetlacz: Stan przełączania: 4 x dioda LED, żółta
Odległość robocza [mm]: 0...12,15
Temperatura otoczenia-1 [°C]: -25...70
Moment dokręcania [Nm]: 80
Zastosowanie: Zastosowania przemysłowe / automatyzacja fabryk
Wersja zabezpieczenia zwarciowego: taktowana
Funkcja wyjścia: normalnie otwarte
Cecha szczególna: Pozłacane styki
Napięcie robocze [V]: 10...30 DC
Stała obciążalność prądowa wyjścia przełączającego DC [mA]: 100
Rodzaj montażu: podtynkowy
Wersja elektryczna: PNP
Obudowa: konstrukcja gwintowana
Masa [g]: 126 500
Oznaczenie gwintu: M30 x 1,5
Histereza: 1...20
Współczynnik korygujący (Al): 0,4
Współczynnik korygujący (Cu): 0,3
Współczynnik korygujący (Ms): 0,5
Współczynnik korekcyjny (V2A): 0,7
Stal współczynnika korygującego (St37): 1
Zabezpieczenie przed zwarciem: tak
Maks. spadek napięcia na wyjściu DC [V]: 2,5
MTTF: 1134
Znak kontrolny (przypadki szczególne): CCC
Rzeczywista odległość przełączania Sr [mm]: 15 ± 10%
Odległość wykrywania [mm]: 15
Częstotliwość przełączania DC [Hz]: 100
Dryf punktu przełączania: -10...10
Stopień ochrony: IP 67
Klasa ochrony: II
Złącze wtykowe: Wtyczka - Układ pinów: 0061 - Złącze wtykowe: 1 x M12; Kodowanie: A; Styki: pozłacane
Pobór prądu [mA]: 10
Odporność na przeciążenie: tak
Ochrona przed nieprawidłowością biegunową tak

Rodzaj produktu: Czyjnik

Model katalogowy producenta: IIS210

Minimalne napięcie robocze: 10 V/DC

Maksymalne napięcie robocze: 30 V/DC

Zasilanie (zakres): 10 - 30 V/DC

Rodzaj styku: 1 NO

Maksymalna odległość przełączania: 15 mm

Wyjście czujnika: PNP

Materiał obudowy: metal

Typ czujnika: Indukcyjne

Rodzaj mocowania czujnika: podtynkowy

Rozmiar czujnika: M30

Złącze czujnika: M12

Specyfikacja czujnika: wskaźnik LED

Minimalna temperatura: -25 °C

Maksymalna temperatura: 70 °C

Długość produktu: 70 mm

Średnica produktu: 30 mm

Wymiary: (Ø x D) 30 mm x 70 mm

Zawartość: 1 szt.

Częstotliwość przełączania: 100 Hz

UKCA: tak
