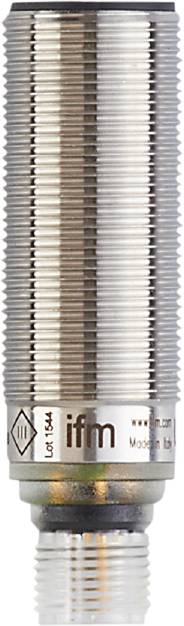

Zdjęcie poglądowe

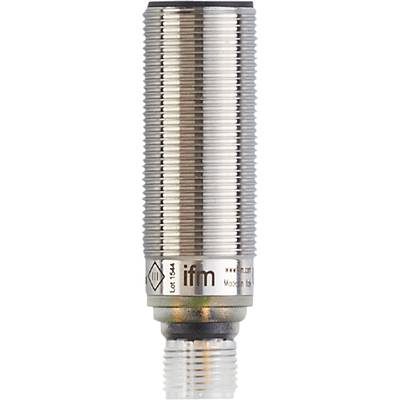

Zdjęcie poglądowe
ifm Electronic Skaner ultradźwiękowy Ultradźwiękowe M18 x 1 analogowe zasilania UGT505
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Skaner ultradźwiękowy
Maksymalne napięcie robocze
30 V/DC
Wyjście czujnika
analogowe zasilania
Maksymalna odległość przełączania
800 mm
Typ czujnika
Ultradźwiękowe
Karta katalogowa (PDF)
Liczba
Suma (1243,09 zł / Sztuka)
1243,09 zł
1529,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Cechy produktu
Skaner ultradźwiękowy ifm Electronic UGT505 UGT505
- Szczególnie oszczędzająca miejsce konstrukcja do stosowania w ograniczonych przestrzeniach instalacyjnych
- Precyzyjne, linearyzowane wyjście napięciowe
- Bezkontaktowa detekcja niezależnie od koloru, przezroczystości czy jakości powierzchni obiektu
- Wyraźnie widoczna dioda LED sygnalizująca stan przełączania i echo
Dodatkowe informacje:
Dane techniczne
- Wymiary [mm]: M18 x 1 / L = 60,5
- Napięcie wyjścia analogowego [V]: 0...10
- Czas reakcji [ms]:< 500; (wyjście analogowe)
- Liczba wyjść analogowych: 1
- Liczba wejść i wyjść: Liczba wyjść analogowych: 1
- Wyświetlacz: Stan przełączania: 1 x dioda LED, żółta; Echo: 1 x dioda LED, zielona
- Temperatura otoczenia-1 [°C]: -20...70
- Dokładność powtórzeniowa: 1 %
- Moment dokręcania [Nm]: 50
- Rozdzielczość [mm]: 2
- Czas opóźnienia gotowości [s]:< 0,3
- Napięcie robocze [V]: 10...30 DC; („klasa zasilania 2” zgodnie z cULus)
- Strefa ślepa [mm]: 60
- Obudowa: konstrukcja gwintowana
- Łączne wyniki: 1
- Masa [g]: 80 000
- Nazwa gwintu: M18 x 1
- Uwagi dotyczące dokładności/odchylenia: Podane wartości zostały osiągnięte po czasie nagrzewania wynoszącym co najmniej 20 minut
- Zabezpieczenie przed zwarciem: tak
- Temperatura przechowywania [°C]: -30...80
- Wyjście analogowe błędu liniowości [%]:< 1
- Maks. odchylenie czujnika/obiektu pod kątem 90° [°]: ± 4
- Min. rezystancja obciążenia [Ω]: 3000
- MTTF: 189
- Wejście multipleksowe: nie
- Kąt otwarcia cylindryczny [°]: 15; (±2)
- Odległość wykrywania [mm]: 60...800; (Cel: 200 x 200 )
- Dryf punktu przełączania [%]: -5...5
- Stopień ochrony: IP 67
- Klasa ochrony III
- Złącze wtykowe: Układ pinów: 0001 - Złącze wtykowe: 1 x M12; Kodowanie: A
- Pobór prądu [mA]:< 35
- Wejście synchronizacji: nie
- Kompensacja temperatury: tak
- Odporność na przeciążenie: tak
- Ochrona przed nieprawidłowością biegunową tak
- Częstotliwość przetwornika [kHz]: 230
- Rodzaj produktu
Skaner ultradźwiękowy
- Model katalogowy producenta
UGT505
- Minimalne napięcie robocze
10 V/DC
- Maksymalne napięcie robocze
30 V/DC
- Zasilanie (zakres)
10 - 30 V/DC
- Wyjście czujnika
analogowe zasilania
- Maksymalna odległość przełączania
800 mm
- Typ czujnika
Ultradźwiękowe
- Specyfikacja czujnika
wskaźnik LED
- Złącze czujnika
M12
- Rozmiar czujnika
M18 x 1
- Rodzaj styku
Analog
IP67
- Minimalna temperatura
-20 °C
- Maksymalna temperatura
70 °C
- Długość produktu
60.5 mm
- Średnica produktu
18 mm
- Wymiary
(Ø x D) 18 mm x 60.5 mm
- Zgodne z RoHS
Tak
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3320587 ifm Electronic Skaner ultradźwiękowy Ultradźwiękowe M18 x 1 analogowe zasilania UGT505
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3320587 ifm Electronic Skaner ultradźwiękowy Ultradźwiękowe M18 x 1 analogowe zasilania UGT505
Opis
Ultradźwiękowy skaner refleksyjny ifm UGT505
