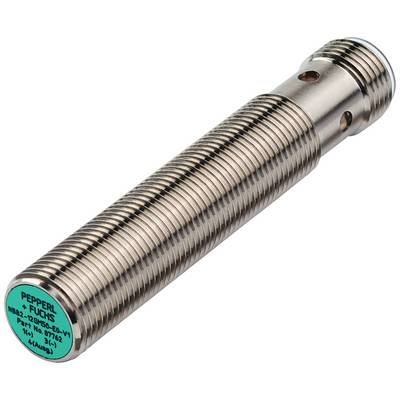

Pepperl+Fuchs Czyjnik Indukcyjne NBB4-12GM50-E3-V1-M1 293454-0023 M12 podtynkowy PNP
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Czyjnik
Maksymalne napięcie robocze
30 V
Rodzaj styku
1 NC
Maksymalna odległość przełączania
4 mm
Wyjście czujnika
PNP
Karta katalogowa (PDF)
6 Sztuki
Liczba
Suma (332,52 zł / Sztuka)
332,52 zł
409,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dostępnych jest tylko 6 sztuka
Dane techniczne
- Rodzaj produktu
Czyjnik
- Model katalogowy producenta
NBB4-12GM50-E3-V1-M1
- Minimalne napięcie robocze
7 V
- Maksymalne napięcie robocze
30 V
- Zasilanie (zakres)
7 - 30 V
- Rodzaj styku
1 NC
- Maksymalna odległość przełączania
4 mm
- Wyjście czujnika
PNP
- Materiał obudowy
mosiądz
- Typ czujnika
Indukcyjne
- Specyfikacja materiału
niklowany
- Rodzaj mocowania czujnika
podtynkowy
- Rozmiar czujnika
M12
- Złącze czujnika
złącze męskie M12, 3 pinowe
- Specyfikacja czujnika
wskaźnik LED
- Minimalna temperatura
-40 °C
- Maksymalna temperatura
85 °C
IP68
IP69K
- Zawartość
1 szt.
- Funkcja ładowania bezprzewodowego
Nie
- Częstotliwość przełączania
2200 Hz
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 2627827 Pepperl+Fuchs Czyjnik Indukcyjne NBB4-12GM50-E3-V1-M1 293454-0023 M12 podtynkowy PNP
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2627827 Pepperl+Fuchs Czyjnik Indukcyjne NBB4-12GM50-E3-V1-M1 293454-0023 M12 podtynkowy PNP
Opis
Odstęp przełączania: 4 mm, montaż: niezabudowany, funkcja przełączania: zestyk rozwierny (NC), wyjścia: zależne PNP, napięcie robocze: 7 ... 30 V, prąd roboczy: 0 ... 200 mA
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Charakterystyka
- Ogólne dane
- Funkcja przełączania: zestyk rozwierny (NC)
- Typ wyjścia: PNP
- Odstęp przełączania: 4 mm
- Montaż: niezabudowany
- Polaryzacja wyjściowa: DC
- Gwarantowana odległość przełączania: 0 ... 3,24 mm
- Element uruchamiający: stal konstrukcyjna, m.in. B. 1.0037, S235JR (dawniej St37-2) | 12mm x 12mm x 1mm
- współczynnik redukcyjny r Glin : 0,4
- współczynnik redukcyjny r Cu : 0,3
- współczynnik redukcyjny r V2A (1.4301) : 0,75
- współczynnik redukcyjny r SM : 0,45
- Typ wyjścia: 3-przewodowy
- cechy charakterystyczne
- Napięcie robocze: 7 ... 30 V
- Częstotliwość przełączania: 0 ... 2200 Hz
- Histereza: typ. 5%
- Ochrona przed odwrotną polaryzacją: ochrona przed odwrotną polaryzacją
- Zabezpieczenie przeciwzwarciowe: taktowanie
- Spadek napięcia : = 2 V.
- Prąd roboczy: 0 ... 200 mA
- Prąd szczątkowy: 0 ... 0,5 mA typowo 4 µA przy 25°C
- Prąd jałowy: ≤ 10 mA
- Opóźnienie gotowości: ≤ 100 ms
- Wskaźnik stanu przełączania: wielootworowa dioda LED, żółta
- Funkcjonalne cechy bezpieczeństwa
- MTTF tj : 1484 r
- Żywotność (T M ): 20 lat
- Pokrycie diagnostyczne (DC): 0%
- Zgodność ze standardami i wytycznymi
- Zgodność ze standardami
- Normy: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012 | EN12895: 2015
- Aprobaty i Certyfikaty
- Zatwierdzenie UL: na liście cULus, ogólnego przeznaczenia, źródło zasilania klasy 2
- Atest CCC: Produkty o maksymalnym napięciu roboczym ≤36 V nie wymagają aprobaty i dlatego nie są opatrzone etykietą CCC.
- Homologacja typu E1: 10R-04
- Warunki otoczenia
- Temperatura otoczenia: Od -40... 85 °C (-40 ... 185 °F)
- Temperatura przechowywania: -40 ... 85 °C (-40 ... 185 °F)
- dane mechaniczne
- Rodzaj połączenia: złącze urządzenia M12 x 1, 3-pinowe
- Materiał obudowy: mosiądz, niklowany
- Twarz: PBT
- Stopień ochrony: IP68 / IP69K
- Masa: 20g
- Informacje ogólne
- Zakres dostawy: Dostarczane z 2 nakrętkami z zębami blokującymi
