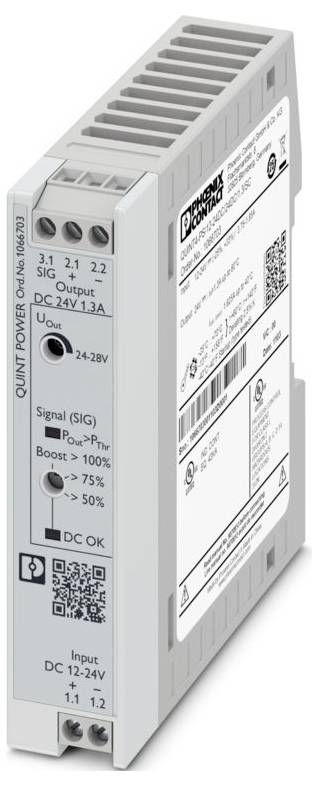

Phoenix Contact 1066703 Przetwornica DC/DC 24 V/DC 1.3 A Opis 1 szt.
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
Liczba
Suma (397,56 zł / Sztuka)
397,56 zł
489,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dane techniczne
- Rodzina produktów: QUINT POWER
- Rodzaj połączenia: śrubowe.
- Moment dokręcania: 0,5 Nm ... 0,6 Nm
- Szerokość: 22,5 mm
- Wysokość: 99 mm
- Głębokość: 90 mm
- Warunki środowiskowe: Warunki środowiskowe
- Rodzaj ochrony: IP20
- Temperatura otoczenia (praca): -25 °C ... 70 °C (> 60 °C Obniżanie wartości znamionowych: 2,5 %/K)
- Temperatura otoczenia (przechowywanie/transport): -40 °C ... 85 °C
- Normy/Przepisy: EN 61000-4-10
- Typ montażu: montaż na szynie DIN
- Właściwości izolacyjne: Właściwości izolacyjne
- Kategoria przepięcia: Kategoria przepięcia
- Stopień zanieczyszczenia: 2
- Wibracje (działanie):< 15 Hz, amplituda ±2,5 mm | 15Hz... 100 Hz: 2,3 g 90 min. (zgodnie z IEC 60068-2-6)
- Końcówka odizolowanego przewodu: 8 mm
- Zakres częstotliwości: 50 Hz 60 Hz
- Oznaczenie: DNV GL
- Klasa ochrony: II
- Częstotliwość: 50Hz;100Hz;150Hz;300Hz
- Zakres napięcia wejściowego: 12 V DC ... 24 V DC
- Zakres napięcia wejściowego: 12 V DC ... 24 V prądu stałego -25% ... +33% (SELV)
- Wejście szerokopasmowe: tak
- Maksymalne napięcie znamionowe: 35 V DC (60 s)
- Prąd rozruchowy: typ. 1,6 A
- Całka prądu rozruchowego (I²t): typ. 0,1 A²s
- Ograniczenie prądu rozruchowego: typ. 1,6 A
- Czas podtrzymania przy zaniku zasilania: typowo 19 ms (24 V DC)
- Pobór prądu: typ. 3,75 A (12 V DC); typ. 1,85 A (24 V prądu stałego)
- Typowy czas uruchomienia: 700 ms (z TRYBU UŚPIENIA)
- Czas włączenia:< 1 sekunda
- Bezpiecznik wejściowy: 15 A (szybko działający, wewnętrzny)
- Dobór odpowiedniego bezpiecznika do ochrony wejścia: 10 A ... 16 A (cecha B, C, D, K lub podobna)
- Sprawność: typowo 91,7% (24 V DC)
- Charakterystyka początkowa: U/I Advanced
- Znamionowe napięcie wyjściowe: 24 V DC
- Zakres ustawień napięcia wyjściowego (USet): 24 V DC ... 28 V prądu stałego (> 24 V DC, moc stała)
- Prąd wyjściowy znamionowy (IN): 1,3 A
- Wzmocnienie statyczne (ISt.Boost): 1,625 A (≤ 40 °C)
- Dynamiczne wzmocnienie (IDyn.Boost): 2,6 A (≤ 60 °C (4,9 s))
- Zabezpieczenie przed zwarciem: tak
- Bezpieczny w stanie bezczynności: tak
- Moc wyjściowa (PN): 30 W
- Moc wyjściowa (PStat.) Wzmocnienie): 38 W
- Moc wyjściowa (PDyn. Wzmocnienie): 60 W
- Możliwość wstecznego zasilania: ≤ 35 V DC
- Zabezpieczenie przeciwprzepięciowe na wyjściu (OVP):< 32 V prądu stałego
- Tętnienia resztkowe:< 20 mVSS
- Odchylenie od reguły statycznej:< 1% (rozkład obciążenia statycznego 10% ... 90 %)
- Dynamiczne odstępstwo od reguły:< 1% (rozkład obciążenia statycznego 10% ... 90 %)
- Odchylenie sterowania Zmiana napięcia wejściowego:< 1% (rozkład obciążenia statycznego 10% ... 90 %)
- Czas wejścia:< 1 s (UWYJŚCIE (10 % ... 90%)
- Możliwość połączenia szeregowego: tak
- Maksymalna strata mocy na biegu jałowym:< 1,3 W
- Maksymalna strata mocy przy obciążeniu znamionowym:< 8 W
- Możliwość połączenia równoległego: tak, dla zapewnienia redundancji i zwiększonej wydajności
- Zabezpieczenie strony wtórnej: elektroniczne
- Wejście: 1 kV (poziom surowości testu 4 – symetryczne); 2 kV (poziom surowości testu 4 – niesymetryczne)
- Pozycja: 3.x
- Połączenie przewodów: Połączenie przewodów
- sztywny: 0,14 mm² ... 2,5 mm²
- Elastyczny: 0,14 mm² ... 2,5 mm²
- Przewód giętki z tulejką, bez osłony plastikowej: 0,25 mm² ... 2,5 mm²
- Elastyczny z końcówką kablową i osłoną plastikową: 0,25 mm² ... 2,5 mm²
- sztywny (AWG): 26 ... 14
- Wyjście: 1 kV (poziom surowości testu 3 – symetryczne); 2 kV (poziom surowości testu 3 – niesymetryczne)
- Sygnał: 1 kV (poziom surowości testu 4 – symetryczny); 2 kV (poziom surowości testu 4 – niesymetryczny)
- Sygnalizacja LED: Sygnalizacja LED
- Próg sygnału:> PThr (dioda LED świeci na żółto, moc wyjściowa)> PThr (w zależności od położenia przełącznika obrotowego);> 0,9 x USet (dioda LED świeci na zielono);< 0,9 x USet (dioda LED miga na zielono)
- Domyślnie: 24 V DC; 22 mA; 24 V DC dla UOut> 0,9 x Uset
- Cyfrowe: 0 V DC; 24 V DC; 22 mA
- Liczba faz: 1,00
- Napięcie izolacji wejściowe/wyjściowe: 2,6 kV DC (test typu); 1,2 kV DC (test jednostkowy)
- Częstotliwość przełączania: 130,00 kHz ... 130,00 kHz (pomocniczy stopień przetwornicy); 70,00 kHz ... 250,00 kHz (główny stopień konwertera)
- Średni czas międzyawaryjny (IEC 61709, SN 29500):> 1999348 godz. (25 °C);> 1120490 godz. (40 °C);> 471066 godz. (60 °C)
- Przewidywana żywotność (kondensatory elektrolityczne): Przewidywana żywotność (kondensatory elektrolityczne)
- Prąd: ≤ 1,3 A
- Temperatura: 30 °C
- Czas: 50 ms
- Dodatkowy tekst: Poziom ważności testu 2
- Wymiary artykułu: Wymiary artykułu
- Wymiar montażowy: Wymiar montażowy
- Odległość montażowa prawa/lewa (aktywna): 15 mm / 15 mm (POut ≥50%)
- Odległość montażu prawa/lewa (pasywna): 5 mm / 5 mm (POut ≥50%)
- Odległość montażowa góra/dół (aktywna): 30 mm / 30 mm (POut ≥50%)
- Odległość montażowa góra/dół (pasywna): 30 mm / 30 mm (POut ≥50%)
- Instrukcja montażu: możliwość układania w stosy: PN ≥50%, poziomo 5 mm, obok aktywnych elementów 15 mm, pionowo 50 mm
- Możliwość podłączenia: PM< 50%, poziomo 0 mm, pionowo u góry 40 mm, pionowo u dołu 20 mm
- Powłoka ochronna: nie
- Klasa palności wg UL 94 (obudowa/zaciski): V0
- Obudowa plastikowa
- Wysokość operacyjna: ≤ 5000 m (> 2000 m (uwaga: obniżenie mocy)
- Klasa klimatyczna: 3K3 (zgodnie z EN 60721)
- Maksymalna dopuszczalna wilgotność (praca): ≤ 95% (przy 25°C, bez kondensacji)
- Wstrząs: 18 ms, 30 g, w każdym kierunku przestrzennym (zgodnie z normą IEC 60068-2-27)
- Kod temperatury: T4 (-25 ... +70 °C |> 60 °C, obniżenie: 2,5 %/K)
- EN 61010-1: II (≤ 5000 m)
- Oznaczenie standardowe: wahania napięcia sieci/niedobór napięcia
- Sprzęt do pomiaru, kontroli, regulacji i laboratorium bezpieczeństwa: Sprzęt do pomiaru, kontroli, regulacji i laboratorium bezpieczeństwa
- Ochronne bardzo niskie napięcie: Ochronne bardzo niskie napięcie
- Spadki napięcia zasilania: Spadki napięcia zasilania
- UL: UL
- CSA: CSA
- SIQ: SIQ
- Budowa statków: Budowa statków
- Kompatybilność elektromagnetyczna: Zgodność z dyrektywą EMC 2014/30/UE
- Wymagania EMC dotyczące zakłóceń elektromagnetycznych: EN 61000-6-3; EN 61000-6-4
- Wymagania EMC Odporność: EN 61000-6-1; EN 61000-6-2
- Wymagania EMC dla elektrowni: EN 61850-3; EN 61000-6-5
- Emisje przewodzone: Emisje przewodzone
- Promieniowanie interferencyjne: Promieniowanie interferencyjne
- Emisje prowadzone przez DNV GL: Emisje prowadzone przez DNV GL
- DNV: Klasa B
- Emisja zakłóceń DNV GL: Emisja zakłóceń DNV GL
- Wyładowanie statyczne: Wyładowanie statyczne
- Wyładowanie kontaktowe: 6 kV (poziom surowości testu 4)
- Wyładowanie w powietrzu: 8 kV (poziom surowości testu 3)
- Uwaga: Kryterium B
- Pole elektromagnetyczne RF: Pole elektromagnetyczne RF
- Natężenie pola testowego: 1000 A/m
- Szybkie przejściowe sygnały (seria): Szybkie przejściowe sygnały (seria)
- Naprężenie udarowe: Naprężenie udarowe
- Zakłócenia przewodzone: Zakłócenia przewodzone
- Wejście/Wyjście/Sygnał: niezbalansowany
- Napięcie: 1 kV
- Pole magnetyczne o częstotliwości związanej z energią: Pole magnetyczne o częstotliwości związanej z energią
- Spadki napięcia: Spadki napięcia
- Spadek napięcia: 0%
- Pole magnetyczne impulsowe: Pole magnetyczne impulsowe
- Zaburzenia przewodzone asymetryczne: Zaburzenia przewodzone asymetryczne
- Poziom testu 1: 100 kHz
- Poziom testu 2: 1 MHz
- Poziom testowy 3: 1,5 kHz 15 kHz (poziom testowy 3)
- Poziom testowy 4: 15 kHz 150 kHz (poziom testowy 3)
- Poziom testu 5: 16,7 Hz 50 Hz 60 Hz 150 Hz 180 Hz (poziom testu 3)
- Poziom testowy 6: 0 Hz 16,7 Hz 50 Hz 60 Hz (poziom testowy 3)
- Składowa przemienna napięcia stałego: Składowa przemienna napięcia stałego
- Kurs wymiany: 10% (UN)
- Tłumiona fala oscylacyjna: Tłumiona fala oscylacyjna
- Wejście, wyjście (poziom testu 1): 1 MHz (poziom ważności testu 2 – symetryczny)
- Wejście, wyjście (poziom testu 2): 1 MHz (poziom ważności testu 2 – niezrównoważony)
- Sygnały (poziom testu 1): 1 MHz (poziom ważności testu 2 – symetryczny)
- Sygnały (poziom testu 2): 1 MHz (poziom ważności testu 2 – niezrównoważony)
- Tłumione oscylujące pole magnetyczne: Tłumione oscylujące pole magnetyczne
- Kryteria: Kryteria
- Kryterium A: Normalne zachowanie podczas pracy w określonych granicach.
- Kryterium B: Tymczasowe upośledzenie działania urządzenia, które urządzenie koryguje samoczynnie.
- Kryterium C: Tymczasowe upośledzenie działania urządzenia, które można skorygować za pomocą samego urządzenia lub przywrócić poprzez obsługę elementów sterujących.
- Temperatura otoczenia (testowana przy starcie): -40 °C
- Obniżanie wartości:> 60 °C (2,5%/K nominalnej wartości POout)
- Liczba okresów: 0,5 / 1 / 5 / 50 okresów
- Odległość instalacji prawa/lewa (aktywna, pasywna): 0 mm / 0 mm (POut ≤50%)
- Odległość montażowa góra/dół (aktywna, pasywna): 30 mm / 30 mm (POut ≤50%)
- Materiał obudowy: Poliwęglan (PC), UL 94 V0
- Typ napędu: łeb śruby: rowek L
- Konfigurowalne wyjście sygnału: Konfigurowalne wyjście sygnału
- Rodzaj produktu
Przetwornica DC/DC
- Model katalogowy producenta
QUINT4-PS/12-24DC/24DC/1.3/SC
- Minimalne napięcie wejściowe
12 V/DC
- Maksymalne napięcie wejściowe
24 V/DC
- Napięcie wyjściowe
24 V/DC
- Maksymalne natężenie wyjściowe
1.3 A
- Prąd wyjściowy (maks.) - zaokrąglony
1.3 A
- Połączenie komponentów
śrubowe
- Minimalna temperatura robocza
-25 °C
- Temperatura pracy (maks.)
70 °C
- Wymiary
(D x S x W) 90 x 22.5 x 99 mm
- Wysokość produktu
99 mm
- Długość produktu
90 mm
- Szerokość produktu
22.5 mm
- Zawartość
1 szt.
- Głębokość produktu
90 mm
IP20
- Wysokość montażowa
99 mm
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3562711 Phoenix Contact 1066703 Przetwornica DC/DC 24 V/DC 1.3 A Opis 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3562711 Phoenix Contact 1066703 Przetwornica DC/DC 24 V/DC 1.3 A Opis 1 szt.
Opis
Przetwornica DC/DC z przełączanym trybem pierwotnym, QUINT POWER, montaż na szynie DIN, wejście: 12 V DC - 24 V DC, wyjście: 24 V DC / 1,3 A
