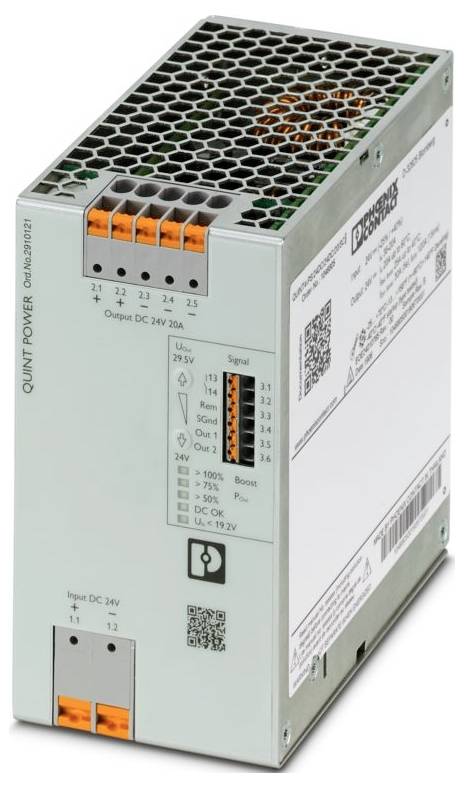

Zdjęcie poglądowe

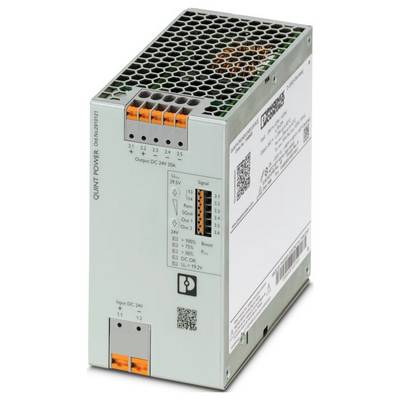

Zdjęcie poglądowe
Phoenix Contact 2910121 Przetwornica DC/DC 24 V/DC 24 V/DC 20 A 507 VA Opis 1 szt.
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
Liczba
Suma (1438,21 zł / Sztuka)
1438,21 zł
1769,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dane techniczne
- Rodzina produktów: QUINT POWER
- Typ połączenia: Połączenie wtykowe
- Szerokość: 122 mm
- Wysokość: 130 mm
- Głębokość: 73 mm
- Warunki środowiskowe: Warunki środowiskowe
- Rodzaj ochrony: IP20
- Temperatura otoczenia (praca): -25 °C ... 70 °C (> 60 °C Obniżanie wartości znamionowych: 2,5 %/K)
- Temperatura otoczenia (przechowywanie/transport): -40 °C ... 85 °C
- Normy/Przepisy: EN 61000-4-10
- Typ montażu: montaż na szynie DIN
- Właściwości izolacyjne: Właściwości izolacyjne
- Kategoria przepięcia: Kategoria przepięcia
- Stopień zanieczyszczenia: 2
- Wibracje (praca): 5 Hz ... Poszukiwanie rezonansowe 100 Hz 2,3 g, 90 min, częstotliwość rezonansowa 2,3 g, 90 min
- Końcówka odizolowanego przewodu: 8 mm
- Zakres częstotliwości: 50 Hz 60 Hz
- Identyfikacja: LR
- Klasa ochrony: Specjalna z wejściem i wyjściem SELV
- Częstotliwość: 300 Hz
- Zakres nominalnego napięcia wejściowego: 24 V DC -25% ... +40 %
- Zakres napięcia wejściowego: 24 V DC -25% ... +40 %
- Wejście szerokie: nie
- Maksymalne napięcie znamionowe: 35 V DC (60 s)
- Prąd rozruchowy: typ. 2,7 A
- Całka prądu rozruchowego (I2t):< 0,2 A2s
- Ograniczenie prądu rozruchowego: 2,7 A (po 1 ms)
- Czas podtrzymania przy zaniku zasilania: typowo 16 ms (24 V DC)
- Pobór prądu: 27 A (24 V DC)
- Znamionowy pobór mocy: 507 VA
- Typowy czas uruchomienia: 300 ms (z TRYBU UŚPIENIA)
- Czas włączenia:< 1 sekunda
- Wybór odpowiedniego bezpiecznika do ochrony wejścia: 50 A (charakterystyka B, C lub równoważna)
- Sprawność: typowo 94,7% (24 V DC)
- Charakterystyka wyjściowa: U/I Advanced; Smart HICCUP; FUSE MODE
- Znamionowe napięcie wyjściowe: 24 V DC
- Zakres ustawień napięcia wyjściowego (USet): 24 V DC ... 29,5 V prądu stałego (> 24 V DC, moc stała)
- Prąd wyjściowy znamionowy (IN): 20 A
- Wzmocnienie statyczne (IStat.Boost): 25 A
- Dynamiczne wzmocnienie (IDyn.Boost): 30 A (5 s)
- Selektywne wyłączanie bezpiecznika (ISFB): 120 A (15 ms)
- Magnetyczny wyzwalacz bezpieczeństwa: A1...A16 / B2...B13 / C1...C6 / Z1...Z16
- Zabezpieczenie przed zwarciem: tak
- Bezpieczny w stanie bezczynności: tak
- Moc wyjściowa (PN): 480 W
- Moc wyjściowa (PStat.) Wzmocnienie): 600 W
- Moc wyjściowa (PDyn. Wzmocnienie): 720 W (5 s)
- Możliwość wstecznego zasilania: ≤ 35 V DC
- Zabezpieczenie przeciwprzepięciowe na wyjściu (OVP): ≤ 32 V DC
- Tętnienia resztkowe:< 50 mVSS
- Odchylenie od reguły statycznej:< 3% (rozkład obciążenia statycznego 10% ... 90 %)
- Dynamiczne odstępstwo od reguły:< 3% (rozkład obciążenia statycznego 10% ... 90 %)
- Odchylenie sterowania Zmiana napięcia wejściowego:< 3% (rozkład obciążenia statycznego 10% ... 90 %)
- Czas wejścia:< 100 ms (UWYJŚCIE (10 % ... 90%)
- Możliwość połączenia szeregowego: tak
- Maksymalna strata mocy na biegu jałowym:< 4 W
- Maksymalna strata mocy przy obciążeniu znamionowym:< 26,6 W
- Utrata zasilania w TRYBIE UŚPIENIA:< 2 W
- Możliwość połączenia równoległego: tak, dla zapewnienia redundancji i zwiększonej wydajności
- Zabezpieczenie strony wtórnej: elektroniczne, termomagnetyczne, termiczne
- Wejście: 1 kV (poziom surowości testu 3 – symetryczne); 2 kV (poziom surowości testu 3 – niesymetryczne)
- Pozycja: 3.x
- Połączenie przewodów: Połączenie przewodów
- sztywny: 0,2 mm² ... 1,5 mm²
- Elastyczny: 0,2 mm² ... 1,5 mm²
- Przewód giętki z tulejką, bez osłony plastikowej: 0,2 mm² ... 1,5 mm²
- Elastyczny z końcówką kablową i osłoną plastikową: 0,2 mm² ... 0,75 mm²
- Wyjście: 1 kV (poziom surowości testu 3 – symetryczne); 2 kV (poziom surowości testu 3 – niesymetryczne)
- Sygnał: 1 kV (poziom surowości testu 2 – niezrównoważony)
- Sygnalizacja LED: Sygnalizacja LED
- Typy sygnalizacji: LED; Bezpotencjałowy styk sygnałowy; Aktywne wyjście sygnału Out1 (cyfrowe, konfigurowalne); Aktywne wyjście sygnału Out2 (cyfrowe, analogowe, konfigurowalne); Styk zdalny; Masa sygnału SGnd
- Próg sygnału:> 100% (dioda LED świeci na żółto, moc wyjściowa)> 480 W);> 75% (dioda LED świeci na zielono, moc wyjściowa)> 360 W);> 50% (dioda LED świeci na zielono, moc wyjściowa)> 240 W);> 0,9 x USet (dioda LED świeci na zielono);< 0,9 x USet (dioda LED miga na zielono);> 0,8 x UInNom (dioda LED wyłączona);< 0,8 x UInNom (dioda LED świeci na żółto)
- Zdalne wejście sygnału (konfigurowalne): Zdalne wejście sygnału (konfigurowalne)
- Oznaczenie połączenia: 3.4 +
- Funkcja: Masa sygnałowa
- Domyślne: napięcie wyjściowe
- Wyjście sygnału Out 1 (konfigurowalne): Wyjście sygnału Out 1 (konfigurowalne)
- Cyfrowe: 24 V DC; 1 A; 30 V AC; 0,5 A
- Opcje sygnału: Prąd wyjściowy; Moc wyjściowa; Godziny pracy; Wczesne ostrzeżenie o wysokiej temperaturze; Aktywne ograniczenie napięcia OVP; Napięcie wejściowe UIN OK
- Wyjście sygnału Out 2 (konfigurowalne): Wyjście sygnału Out 2 (konfigurowalne)
- Analogowe: 4 mA ... 20 mA ±5 % (obciążenie ≤400 Ω)
- Przekaźnik wyjściowy sygnału 13/14 (konfigurowalny): Przekaźnik wyjściowy sygnału 13/14 (konfigurowalny)
- Styk przełączający (bezpotencjałowy): bezpotencjałowy
- Masa sygnału SGnd: Masa sygnału SGnd
- Potencjał odniesienia: do OUT1, OUT2, REM
- Liczba faz: 1,00
- Napięcie izolacji wejściowe/wyjściowe: 4 kV DC (badanie typu); 2 kV DC (badanie jednostkowe)
- Częstotliwość przełączania: 190,00 kHz ... 220,00 kHz (pomocniczy stopień przetwornicy); 67,00 kHz ... 135,00 kHz (główny stopień konwertera)
- Średni czas międzyawaryjny (IEC 61709, SN 29500):> 1034000 godz. (25 °C);> 577000 godzin (40 °C);> 229000 godzin (60 °C)
- Przewidywana żywotność (kondensatory elektrolityczne): Przewidywana żywotność (kondensatory elektrolityczne)
- Natężenie AC 20 A
- Temperatura: 30 °C
- Czas: 50 ms
- Dodatkowy tekst: Poziom ważności testu 2
- Wymiary artykułu: Wymiary artykułu
- Wymiary artykułu dla alternatywnego montażu: Wymiary artykułu dla alternatywnego montażu
- Wymiar montażowy: Wymiar montażowy
- Odległość montażowa prawa/lewa (aktywna): 15 mm / 15 mm
- Odległość montażu prawa/lewa (pasywna): 5 mm / 5 mm
- Odległość montażowa góra/dół (aktywna): 50 mm / 50 mm
- Odległość montażowa góra/dół (pasywna): 50 mm / 50 mm
- Instrukcja montażu: możliwość układania w stosy: PN ≥50%, poziomo 5 mm, obok aktywnych elementów 15 mm, pionowo 50 mm
- Możliwość podłączenia: PM< 50%, poziomo 0 mm, pionowo u góry 40 mm, pionowo u dołu 20 mm
- Powłoka ochronna: nie
- Klasa palności wg UL 94 (obudowa/zaciski): V0
- Materiał obudowy: metal
- Materiał kaptura: stal nierdzewna X6Cr17
- Konstrukcja panelu bocznego: aluminium
- Wysokość operacyjna: ≤ 5000 m (> 2000 m (uwaga: obniżenie mocy)
- Klasa klimatyczna: 3K22 (zgodnie z EN 60721-3-3)
- Maksymalna dopuszczalna wilgotność (praca): ≤ 95% (przy 25°C, bez kondensacji)
- Wstrząs: 18 ms, 30 g, w każdym kierunku przestrzennym (zgodnie z normą IEC 60068-2-27)
- Kod temperatury: T4 (-25 ... +70 °C |> 60 °C, obniżenie: 2,5 %/K)
- EN 61010-1: II (≤ 5000 m)
- EN 62477-1: III (≤ 5000 m)
- Oznaczenie standardowe: Zastosowania kolejowe
- Sprzęt do pomiaru, kontroli, regulacji i laboratorium bezpieczeństwa: Sprzęt do pomiaru, kontroli, regulacji i laboratorium bezpieczeństwa
- Ochronne bardzo niskie napięcie: Ochronne bardzo niskie napięcie
- Spadki napięcia zasilania: Spadki napięcia zasilania
- UL: UL
- CSA: CSA
- SIQ: SIQ
- Budowa statków: Budowa statków
- Kompatybilność elektromagnetyczna: Zgodność z dyrektywą EMC 2014/30/UE
- Dyrektywa niskonapięciowa: Zgodność z dyrektywą niskonapięciową 2014/35/UE
- Wymagania EMC dotyczące zakłóceń elektromagnetycznych: EN 61000-6-3; EN 61000-6-4
- Wymagania EMC Odporność: EN 61000-6-1; EN 61000-6-2
- Wymagania EMC dla elektrowni: IEC 61850-3; EN 61000-6-5
- Emisje przewodzone: Emisje przewodzone
- Promieniowanie interferencyjne: Promieniowanie interferencyjne
- Emisje prowadzone przez DNV GL: Emisje prowadzone przez DNV GL
- DNV: Klasa B
- Emisja zakłóceń DNV GL: Emisja zakłóceń DNV GL
- Wyładowanie statyczne: Wyładowanie statyczne
- Wyładowanie kontaktowe: 8 kV (poziom surowości testu 4)
- Wyładowanie w powietrzu: 15 kV (poziom surowości testu 4)
- Uwaga: Kryterium B
- Pole elektromagnetyczne RF: Pole elektromagnetyczne RF
- Natężenie pola testowego: 1000 A/m
- Szybkie przejściowe sygnały (seria): Szybkie przejściowe sygnały (seria)
- Naprężenie udarowe: Naprężenie udarowe
- Zakłócenia przewodzone: Zakłócenia przewodzone
- Wejście/Wyjście/Sygnał: niezbalansowany
- Napięcie: 1 kV
- Pole magnetyczne o częstotliwości związanej z energią: Pole magnetyczne o częstotliwości związanej z energią
- Spadki napięcia: Spadki napięcia
- Spadek napięcia: 0%
- Pole magnetyczne impulsowe: Pole magnetyczne impulsowe
- Zaburzenia przewodzone asymetryczne: Zaburzenia przewodzone asymetryczne
- Poziom testu 1: 100 kHz
- Poziom testu 2: 1 MHz
- Poziom testowy 3: 1,5 kHz 15 kHz (poziom testowy 3)
- Poziom testowy 4: 15 kHz 150 kHz (poziom testowy 3)
- Poziom testu 5: 16,7 Hz 50 Hz 60 Hz 150 Hz 180 Hz (poziom testu 3)
- Poziom testowy 6: 0 Hz 16,7 Hz 50 Hz 60 Hz (poziom testowy 3)
- Składowa przemienna napięcia stałego: Składowa przemienna napięcia stałego
- Kurs wymiany: 14% (ONZ)
- Tłumiona fala oscylacyjna: Tłumiona fala oscylacyjna
- Wejście, wyjście (poziom testu 1): 1 MHz (poziom ważności testu 2 – symetryczny)
- Wejście, wyjście (poziom testu 2): 1 MHz (poziom ważności testu 2 – niezrównoważony)
- Sygnały (poziom testu 1): 1 MHz (poziom ważności testu 2 – symetryczny)
- Sygnały (poziom testu 2): 1 MHz (poziom ważności testu 2 – niezrównoważony)
- Tłumione oscylujące pole magnetyczne: Tłumione oscylujące pole magnetyczne
- Kryteria: Kryteria
- Kryterium A: Normalne zachowanie podczas pracy w określonych granicach.
- Kryterium B: Tymczasowe upośledzenie działania urządzenia, które urządzenie koryguje samoczynnie.
- Kryterium C: Tymczasowe upośledzenie działania urządzenia, które można skorygować za pomocą samego urządzenia lub przywrócić poprzez obsługę elementów sterujących.
- Temperatura otoczenia (testowana przy starcie): -40 °C
- Zastosowania kolejowe: Zastosowania kolejowe
- AWG: 24 ... 16
- Rodzaj produktu
Przetwornica DC/DC
- Model katalogowy producenta
QUINT4-PS/24DC/24DC/20/PT
- Napięcie znamionowe
24 V/DC
- Napięcie wyjściowe
24 V/DC
- Maksymalne natężenie wyjściowe
20 A
- Prąd wyjściowy (maks.) - zaokrąglony
20 A
507 VA
- Połączenie komponentów
Wciskane złącze sprężynowo-klatkowe
- Minimalna temperatura robocza
-25 °C
- Temperatura pracy (maks.)
70 °C
- Wymiary
(D x S x W) 125 x 70 x 130 mm
- Wysokość produktu
130 mm
- Długość produktu
125 mm
- Szerokość produktu
70 mm
- Zawartość
1 szt.
- Głębokość produktu
125 mm
IP20
- Wysokość montażowa
130 mm
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3580269 Phoenix Contact 2910121 Przetwornica DC/DC 24 V/DC 24 V/DC 20 A 507 VA Opis 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3580269 Phoenix Contact 2910121 Przetwornica DC/DC 24 V/DC 24 V/DC 20 A 507 VA Opis 1 szt.
Opis
Przetwornica DC/DC z przełączanym trybem pierwotnym, QUINT POWER, montaż na szynie DIN, technologia SFB (selektywne wyłączanie bezpiecznika), wejście: 24 V DC, wyjście: 24 V DC / 20 A
