Brennenstuhl Rozdzielacz prądowy BSV 5-63 A FI Typ B 9150630168 400 V 63 A

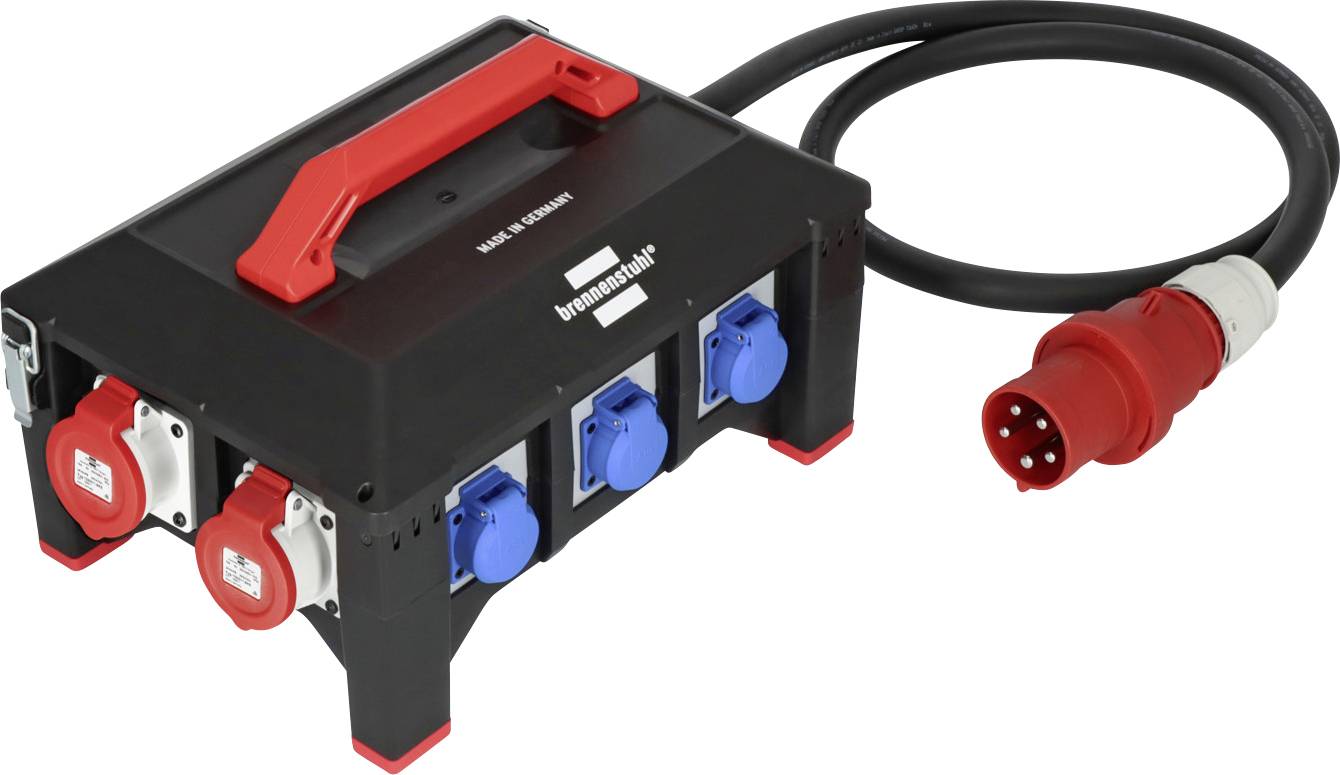

Przenośna czarna skrzynka do rozdzielania energii elektrycznej z czerwoną rączką, wieloma niebieskimi i czerwonymi gniazdkami elektrycznymi oraz dołączonym przewodem z czerwoną wtyczką.

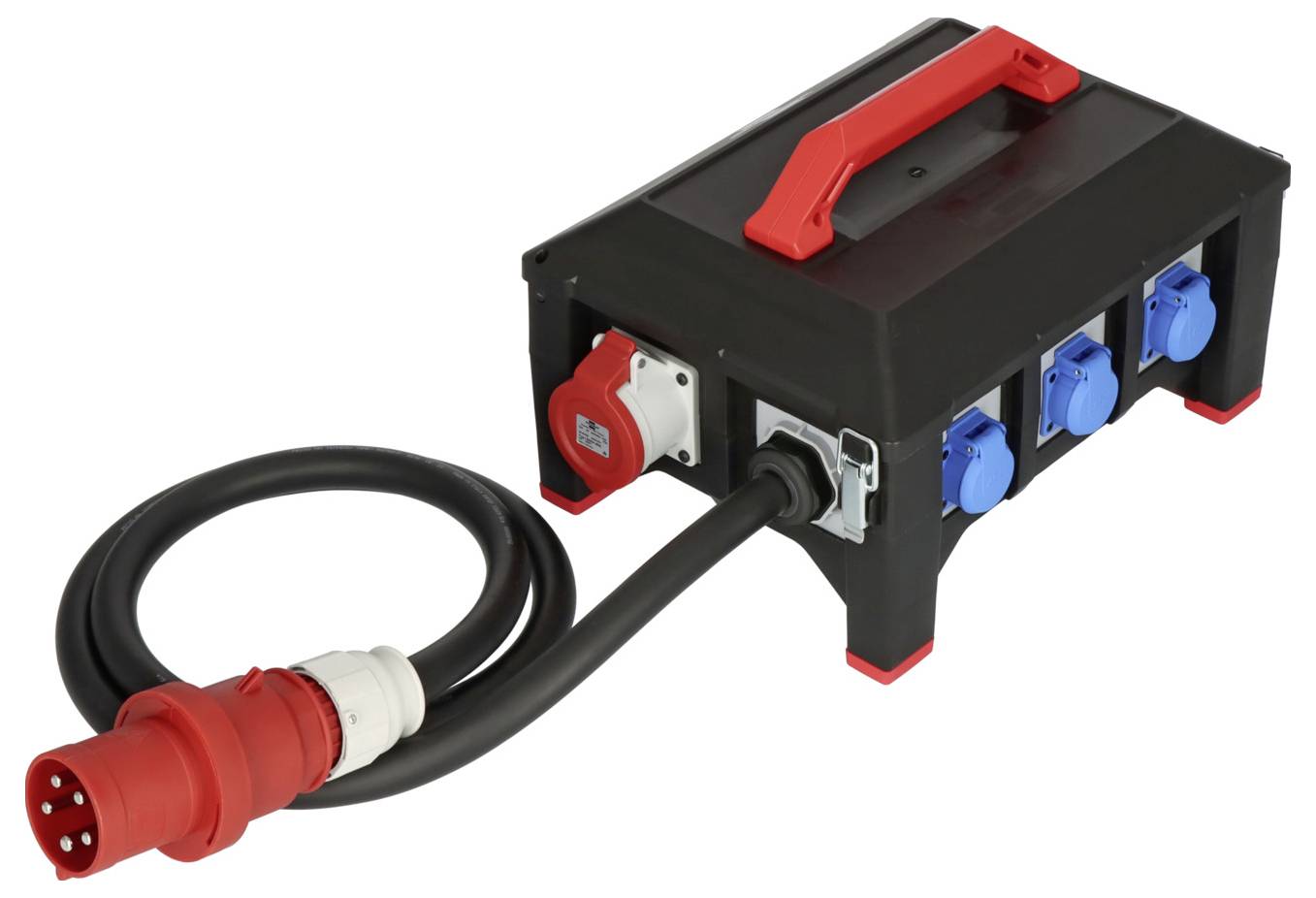

Przenośna czarna skrzynia do rozdzielania energii elektrycznej z czerwonym uchwytem, podłączona do czerwonej wtyczki przemysłowej i wieloma niebieskimi gniazdami.

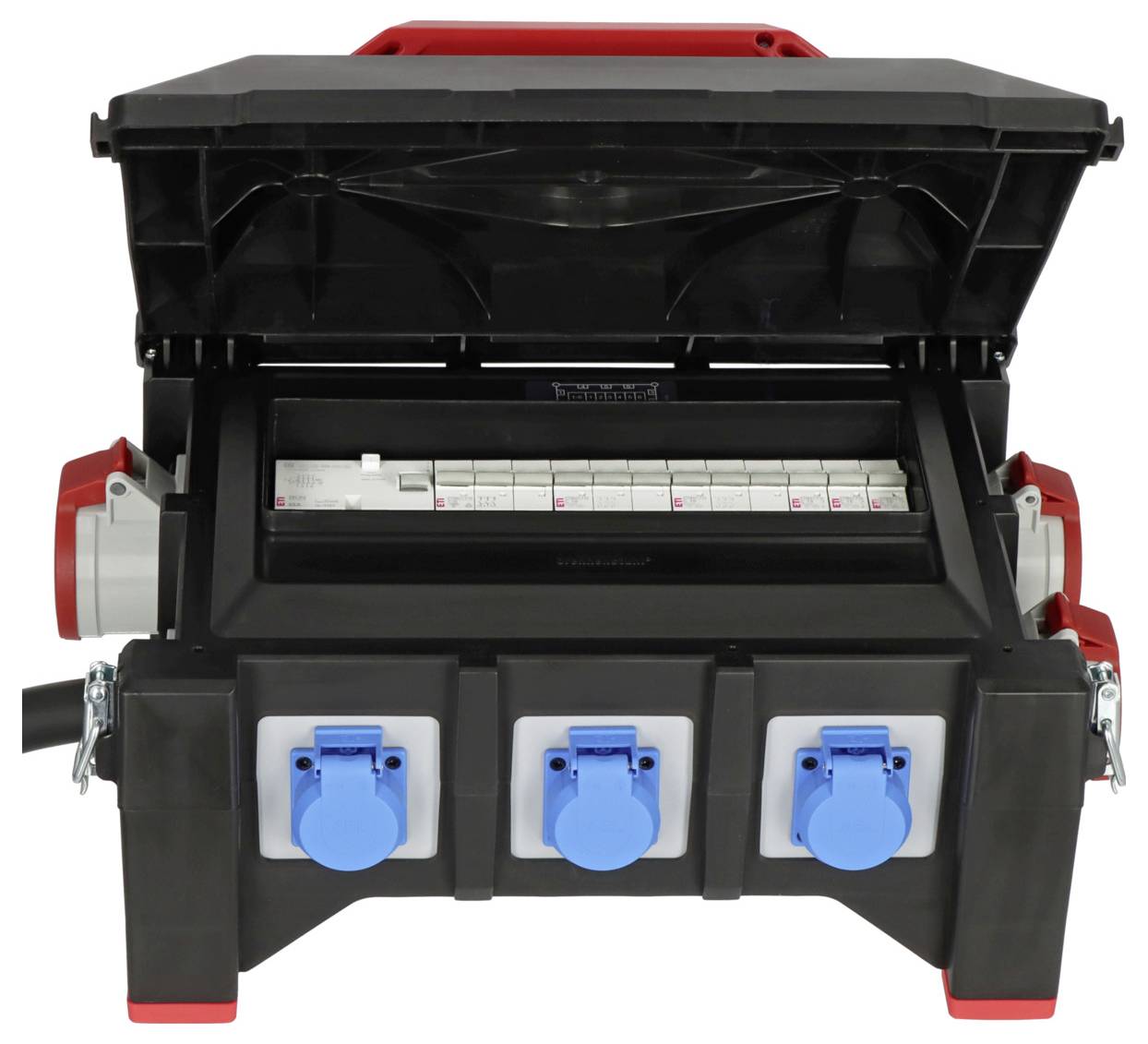

Otwarta skrzynka rozdzielcza z trzema niebieskimi gniazdkami zasilającymi i wyłącznikami automatycznymi wewnątrz, pokazana z widoku frontowego na białym tle.

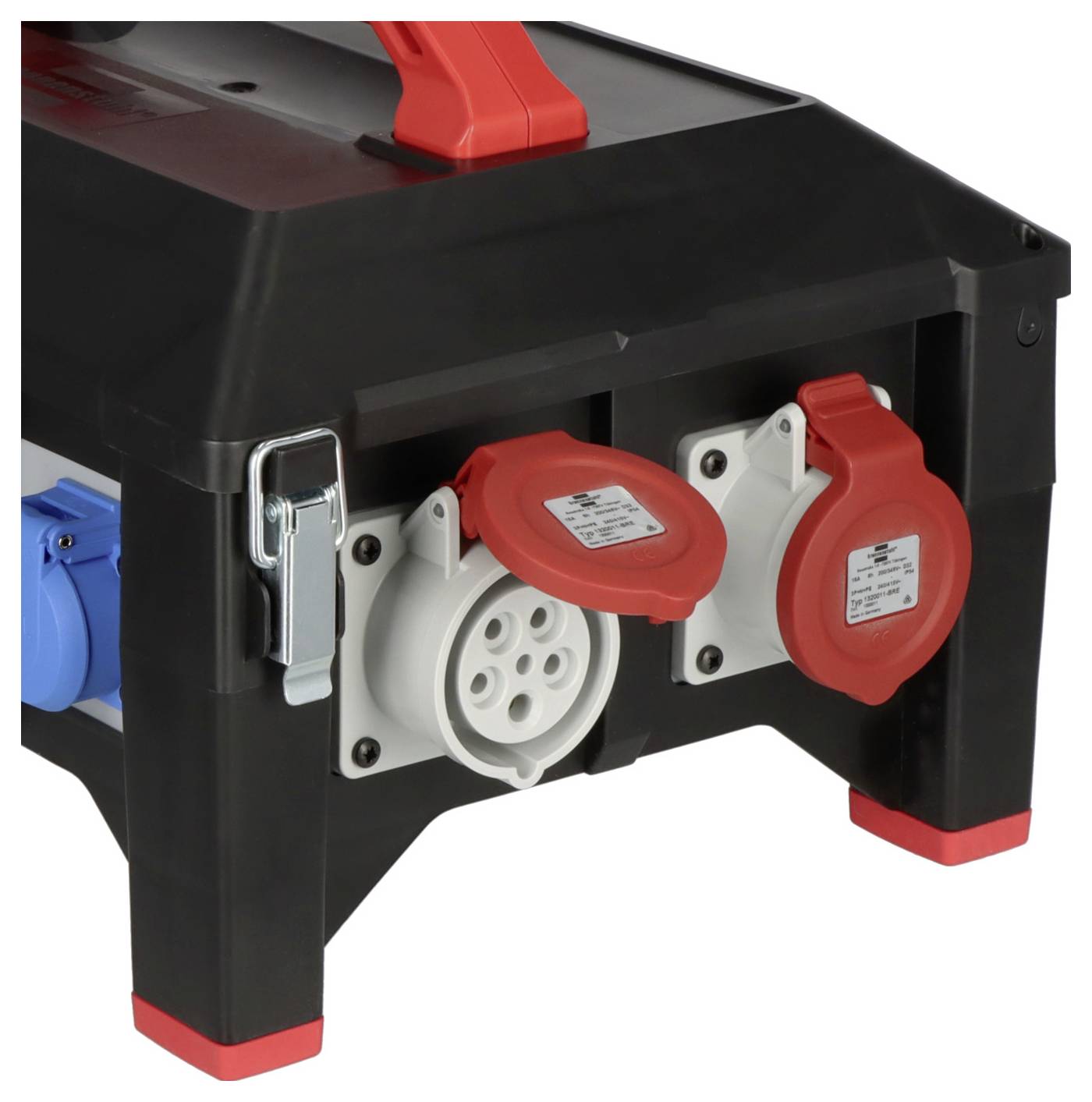

Przenośna skrzynka do rozdzielania energii elektrycznej z czerwonymi uchwytami i wieloma gniazdkami zasilającymi, w tym osłoniętymi gniazdkami i niebieskim złączem bocznym.

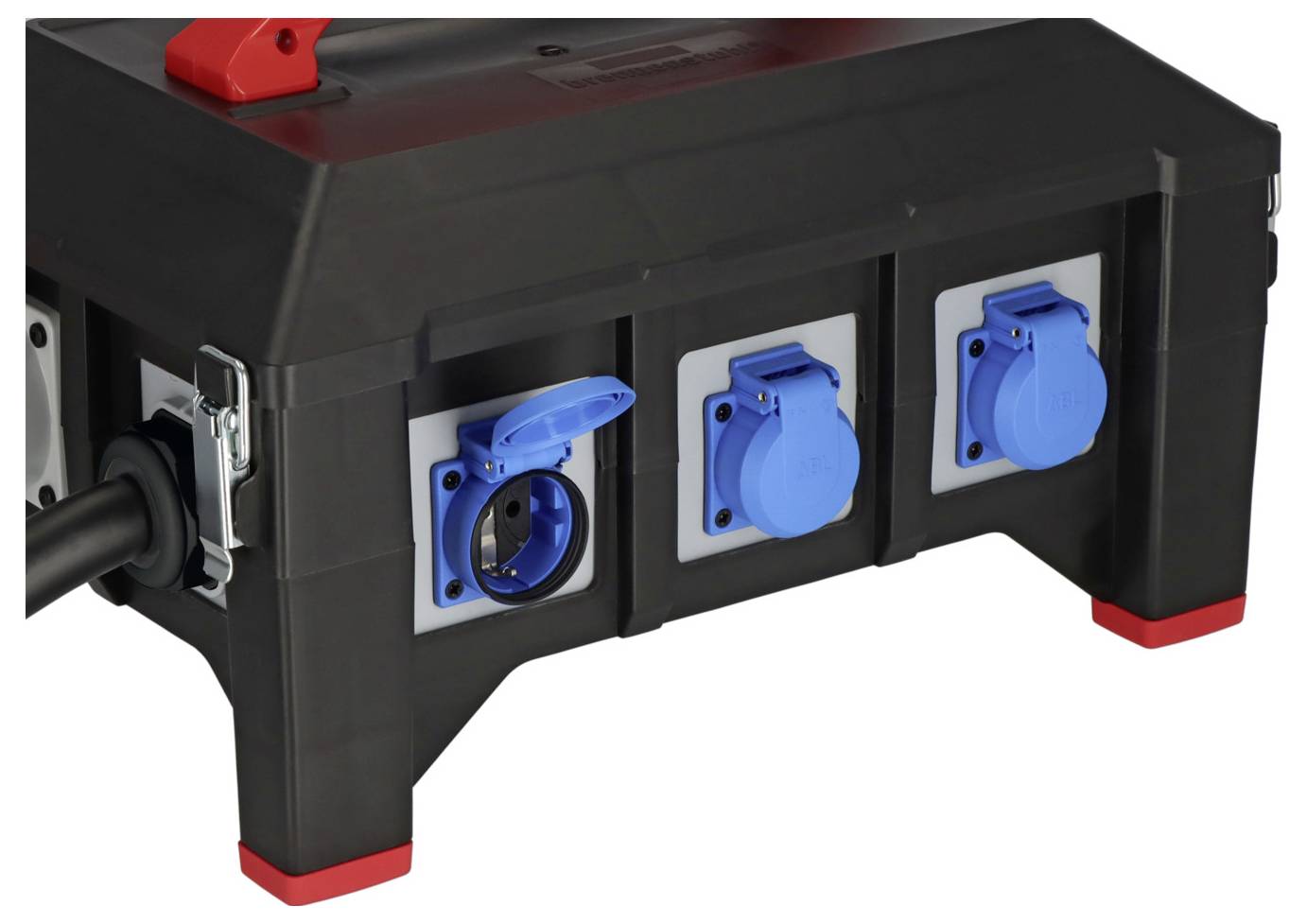

Czarna przenośna rozdzielnica elektryczna z trzema niebieskimi gniazdami zasilającymi i czerwonym uchwytem, pokazana na białym tle.

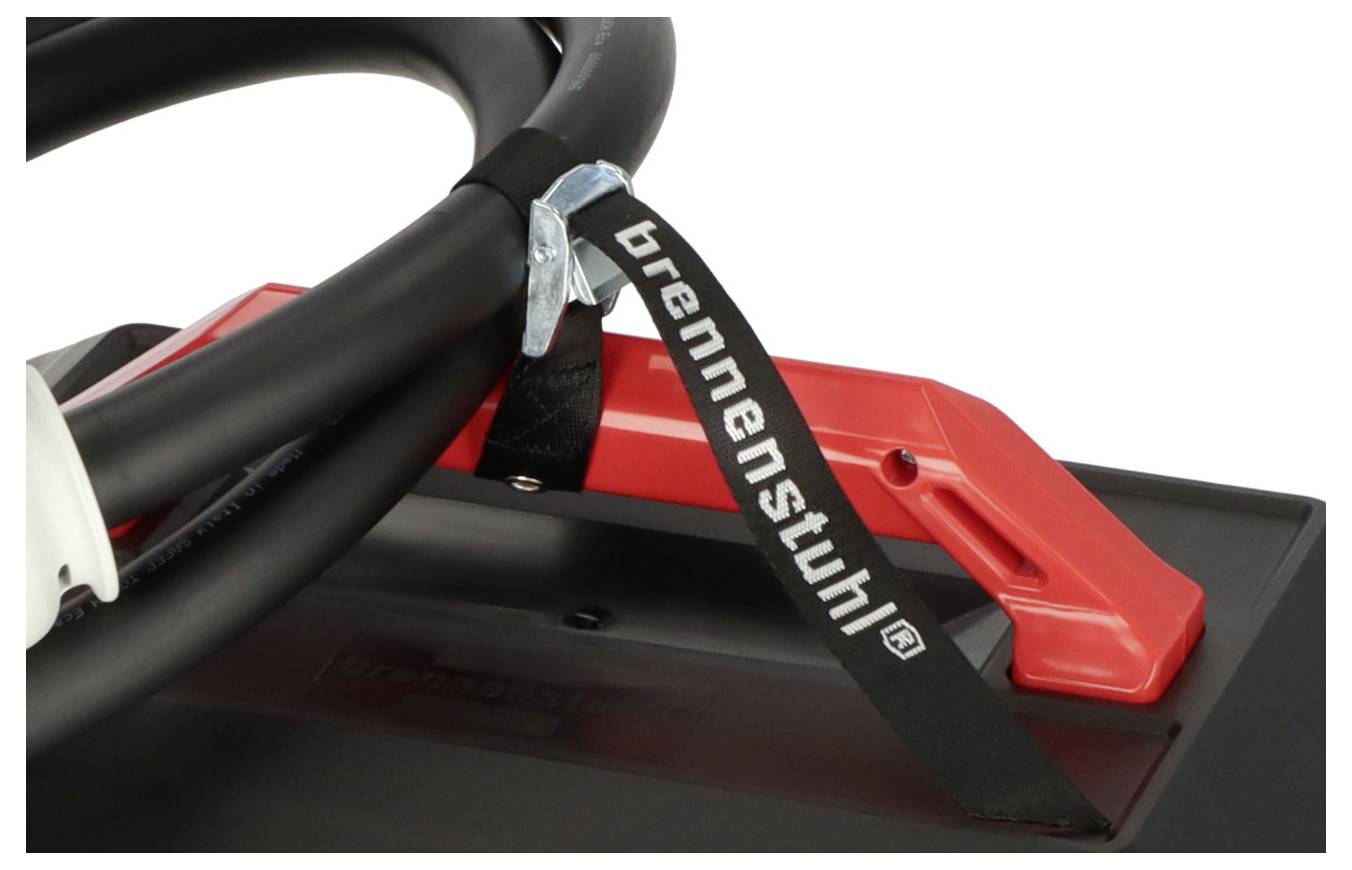

Zbliżenie czerwono-czarnego urządzenia Bremsenstuhl z grubym czarnym wężem podłączonym na białym tle.

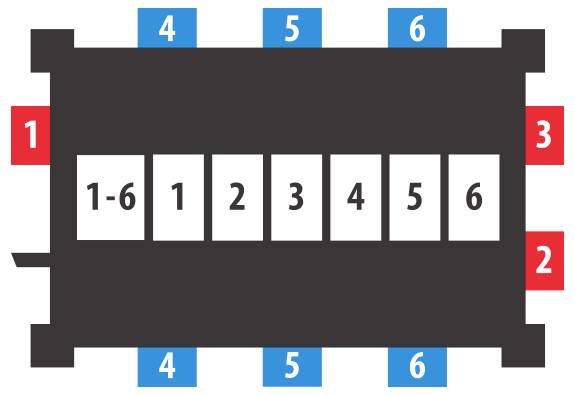

Diagram złącza 6-pinowego pokazujący oznaczone zaciski 1-6 z etykietami bocznych stron 1, 2, 3 oraz etykietami górnymi/dolnymi 4, 5, 6 służącymi do orientacji.

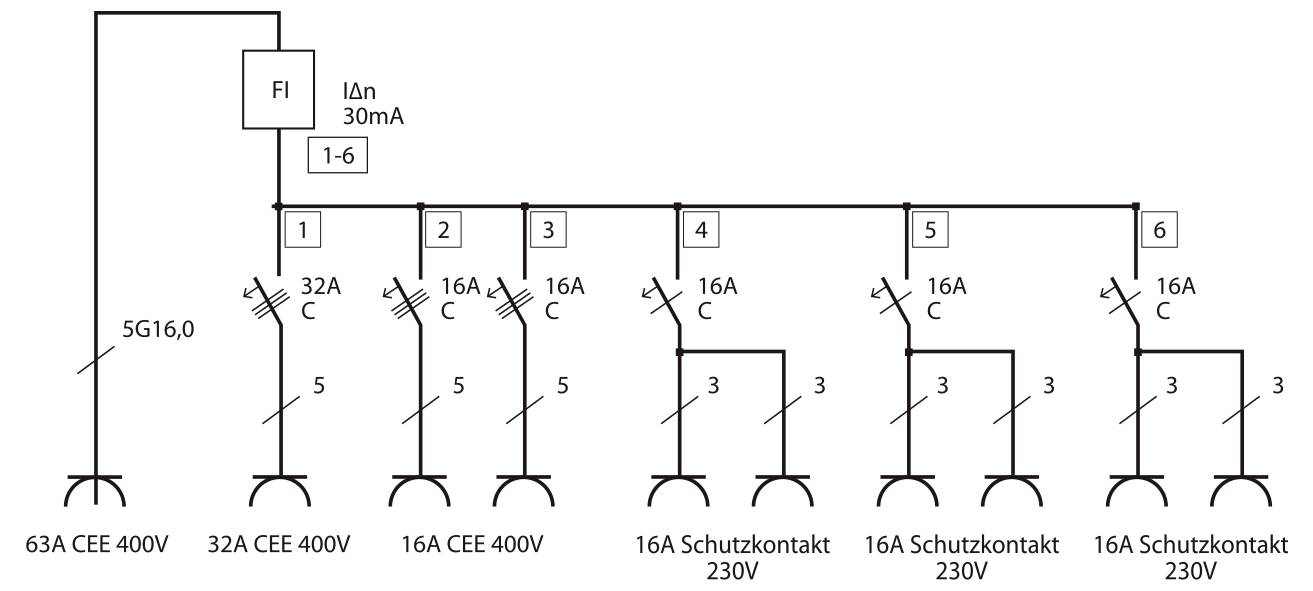

Schemat dystrybucji elektrycznej pokazujący 63A 400V wejście CEE z FI 30mA, zasilające sześć wyłączników numerowanych: 32A C, 16A C i trzy gniazda 16A Schuko 230V.

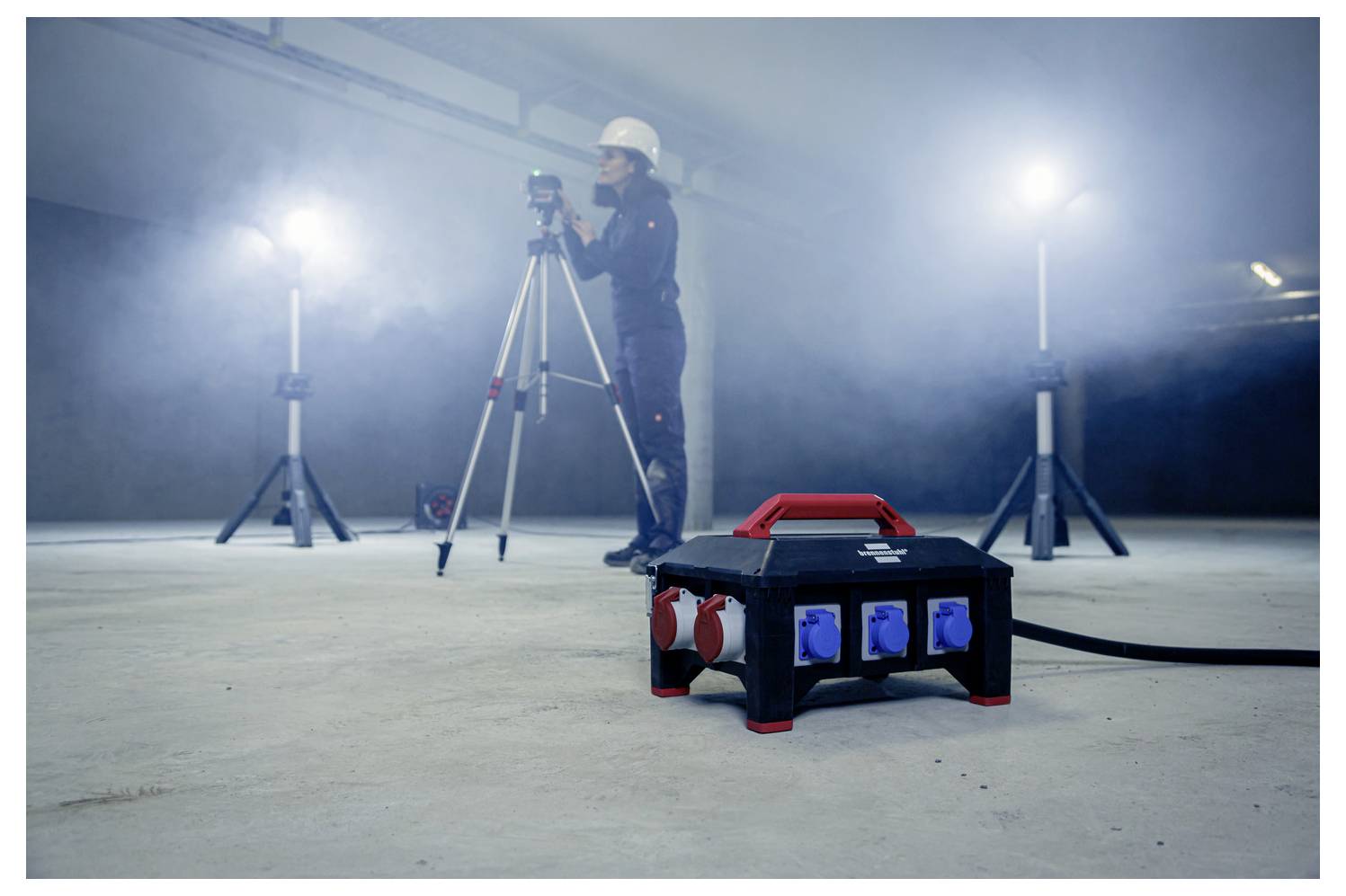

Geodeta używający kamery zamontowanej na statywie w mglistej przestrzeni wewnętrznej, z przenośnym zasilaczem w pierwszym planie i jasnymi lampami roboczymi w tle.

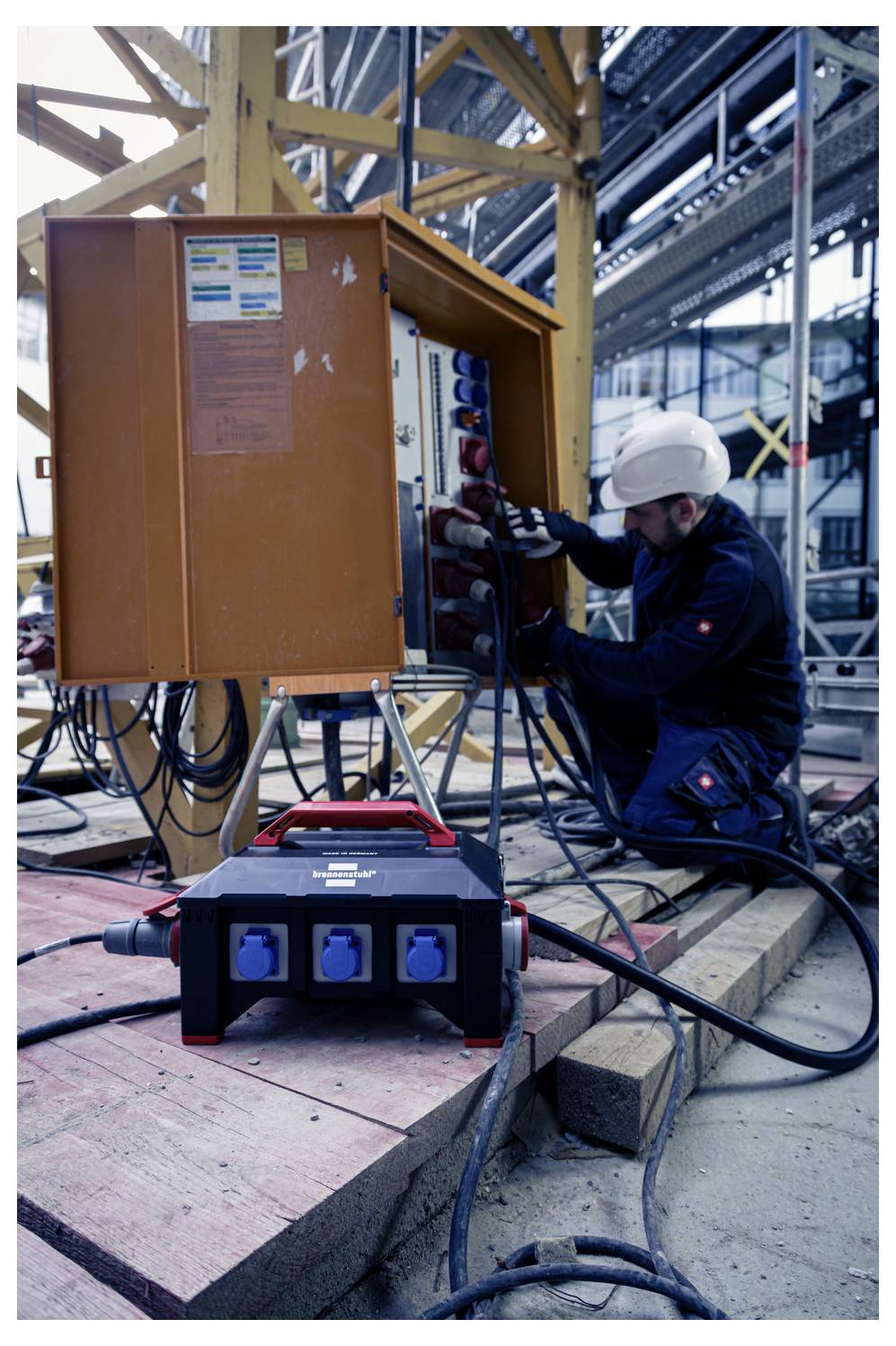

Pracownik budowlany w kasku wdrażający okablowanie szafki sterowniczej elektrycznej na terenie obiektu przemysłowego, z przenośnym skrzyniem rozdzielczym zasilającym na pierwszym planie.

1/10

Karta katalogowa (PDF)

Niedostępne

Zgłoś wątpliwości prawne

Cechy produktu

Profesjonalny rozdzielacz prądu o konstrukcji gumowej BSV 5-63A FI typ B 2m H07RN-F 5G16.0 1xCEE32A+2x16A, 6x230V

Rozdzielnica budowlana z wyłącznikiem różnicowoprądowym typu B (czuły na wszystkie rodzaje prądu) – ten wyłącznik różnicowoprądowy typu B zapewnia zwiększone bezpieczeństwo ludzi i środowiska, jest również wymagany na placach budowy
Rozdzielacz prądu do stałego użytku na zewnątrz z 2-metrowym olejoodpornym kablem gumowym (H07RN-F 5G16.0) i obudową bryzgoszczelną ze specjalnej mieszanki gumowej (odporność od -30°C do +80°C)
Solidna, odporna na uderzenia, starzenie i warunki atmosferyczne rozdzielnica energetyczna z wysokiej jakości gniazdami zgodnymi z normą VDE 0620-2-1 i gniazdami CEE z niklowanymi stykami – przeznaczona do trudnych warunków pracy na placach budowy
Gumowy rozdzielacz mocy z praktycznym uchwytem do wygodnego transportu i wyjątkowo wysokimi, antypoślizgowymi gumowymi nóżkami zapobiegającymi zabrudzeniom
Skrzynka rozdzielcza wykonana z gumy spełnia normę DIN VDE 0100-704 i jest wyposażona w wyłącznik różnicowoprądowy typu B (wyłącznik RCD i LS) oraz pasek do mocowania kabla.

Dane techniczne

Rodzaj produktu: Rozdzielacz prądowy

Ilość Sprzęgów CEE 16A 5 pin: 3

Złącze A: złącze męskie CEE 32 A, 5 pinowe

Złącze B: złącze żeńskie CEE 16 A 5-pin
złącze męskie CEE 32 A, 5 pinowe
złącze żeńskie z gniazdem

Liczba gniaz uziemionych: 6

Wyjścia: 2x CEE 16 A, 1x CEE 32 A, 6x gniazda z zestykiem ochronnym

Napięcie wejściowe znamionowe: 400 V

Napięcie wyjściowe znamionowe: 400 V

Prąd wejściowy znamionowy: 63 A

: IP44

Długość kabla: 2 m

Typ kabla według DIN/VDE: H07RN-F 5G 16 mm²

Poziom ochronny: Wyłącznik automatyczny 6
FI z IFN 0,03 A (standard) 4-biegunowy
Przełącznik LS

Kolor: czarny
czerwony

Waga: 10.1 kg

Wymiary: (D x S x W) 580 x 310 x 300 mm

Długość produktu: 580 mm

Szerokość produktu: 310 mm

Wysokość produktu: 300 mm

Wejścia (Rozdzielacz CEE): Wtyczka CEE 63 A 5 pinowa

Wyjścia (Rozdzielacz CEE): Złącze CEE 16 A 5 pinowe
Złącze CEE 32 A 5 pinowe
Złącze z uziemieniem

Zawartość: 1 szt.

Typ klawiatury: Niemiecki, QWERTZ

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 3308306 Brennenstuhl Rozdzielacz prądowy BSV 5-63 A FI Typ B 9150630168 400 V 63 A

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3308306 Brennenstuhl Rozdzielacz prądowy BSV 5-63 A FI Typ B 9150630168 400 V 63 A

Opis

Gumowy rozdzielacz napięcia firmy Brennenstuhl z 2-metrowym kablem RN idealnie nadaje się do bezpiecznego zasilania na placach budowy. Dzięki wyłącznikom różnicowoprądowym i automatycznym rozdzielnica energetyczna zapewnia wysoki poziom niezawodności działania. Przekonuje również następującymi cechami:

Odporny na różne oleje, tłuszcze, benzynę i kwasy, promieniowanie UV i ozon
Samozamykająca się pokrywa z szybkim zwalnianiem i wytrzymałymi zawiasami
* Moc przyłączeniowa od 11 do 44 kVA
Eksploatacja kilku odbiorników w punkcie przyłączenia prądu trójfazowego/wysokiego prądu z systemami wtykowymi zgodnie z IEC 60309
* Oznaczenie kabla: H07RN-F 5G16.0
* Stopień ochrony: IP44
Prąd znamionowy (FI): 63A
* Liczba biegunów (FI): 4
Z wyłącznikiem FI typu B (wrażliwym na wszystkie prądy) 30 mA
* Liczba wyłączników automatycznych: 6 (1x LS 400V/32A 3-biegunowy/-pinowy; 2x LS 400V/16A 3-biegunowy/-pinowy; 3x LS 230V/16A 1-biegunowy/-pinowy)
Wtyk systemowy: CEE 63A 3P + N + PE (5p) 400V
Gniazdo CEE - 16A: CEE 2x 16A 3P+N+PE (5p) 400V
Gniazdo CEE - 32A: CEE 1x 32A 3P+N+PE (5p) 400V
* Gniazda z zestykiem ochronnym: 6
* Do stosowania na placach budowy i do ciągłego użytku na zewnątrz
Sprzęt kategorii 2 (K2 DGUV 203-005): Stosowany do intensywnej eksploatacji przy dużych obciążeniach mechanicznych, fizycznych i chemicznych

Opis tego produktu został przetłumaczony automatycznie.

Charakterystyka

Do stosowania na budowach zgodnie z DGUV 203-006 (dawniej BGI 608) i przy stałym użytkowaniu na zewnątrz
Sprzęt kategorii 2 (K2 DGUV 203-005): Stosowany w trudnych warunkach pracy z dużymi obciążeniami mechanicznymi, fizycznymi i chemicznymi
Eksploatacja kilku odbiorników w punkcie przyłączenia prądu trójfazowego/wysokiego prądu z systemami wtykowymi zgodnie z IEC 60309
Kwalifikuje się dla członków BG Bau
Typ kabla: H07RN-F 5G16,0
Stopień ochrony: IP44
Prąd znamionowy (FI): 63A
Ilość biegunów (FI): 4
Z wyłącznikiem FI typu B (wrażliwym na wszystkie prądy) 30 mA
Liczba wyłączników automatycznych: 6 (1x LS 400V/32A 3-biegunowy/pin; 2x LS 400V/16A 3-biegunowy/pin; 3x LS 230V/16A 1-biegunowy/pin)
Wtyk systemowy: CEE 63A 3P + N + PE (5p) 400V
Gniazdo CEE - 16A: CEE 2x 16A 3P+N+PE (5p) 400V
Gniazdo CEE - 32A: CEE 1x 32A 3P+N+PE (5p) 400V
Gniazda ze stykami ochronnymi: 6

Zakres dostawy

Profesjonalny rozdzielacz prądu o konstrukcji gumowej BSV 5-63A FI typ B, pasek mocujący

Uwagi

Ostrzeżenie!
W przypadku urządzenia, które nie jest gotowe do podłączenia, podłączenie i instalację może wykonać tylko specjalista (np. elektryk).

Opis

Charakterystyka

Do stosowania na budowach zgodnie z DGUV 203-006 (dawniej BGI 608) i przy stałym użytkowaniu na zewnątrz
Sprzęt kategorii 2 (K2 DGUV 203-005): Stosowany w trudnych warunkach pracy z dużymi obciążeniami mechanicznymi, fizycznymi i chemicznymi
Eksploatacja kilku odbiorników w punkcie przyłączenia prądu trójfazowego/wysokiego prądu z systemami wtykowymi zgodnie z IEC 60309
Kwalifikuje się dla członków BG Bau
Typ kabla: H07RN-F 5G16,0
Stopień ochrony: IP44
Prąd znamionowy (FI): 63A
Ilość biegunów (FI): 4
Z wyłącznikiem FI typu B (wrażliwym na wszystkie prądy) 30 mA
Liczba wyłączników automatycznych: 6 (1x LS 400V/32A 3-biegunowy/pin; 2x LS 400V/16A 3-biegunowy/pin; 3x LS 230V/16A 1-biegunowy/pin)
Wtyk systemowy: CEE 63A 3P + N + PE (5p) 400V
Gniazdo CEE - 16A: CEE 2x 16A 3P+N+PE (5p) 400V
Gniazdo CEE - 32A: CEE 1x 32A 3P+N+PE (5p) 400V
Gniazda ze stykami ochronnymi: 6

Zakres dostawy

Profesjonalny rozdzielacz prądu o konstrukcji gumowej BSV 5-63A FI typ B, pasek mocujący

Uwagi

Ostrzeżenie!
W przypadku urządzenia, które nie jest gotowe do podłączenia, podłączenie i instalację może wykonać tylko specjalista (np. elektryk).
