Bungard 80305 ECOBASIS Płytka montażowa 1 szt.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Płytka montażowa
Napięcie robocze
240 V/AC
Waga
15000 g
Długość produktu
600 mm
Szerokość produktu
600 mm
Ilość (sztuka)
Oszczędzasz
Cena opakowania (Cena netto)
1
-
21 706,50 zł
3
2% = 529,64 zł
21 176,86 zł
5
3% = 740,19 zł
20 966,31 zł
10
4% = 881,28 zł
20 825,22 zł
Rabaty ilościowe różnią się w zależności od sprzedawcy
Oszczędzasz 0,00 zł
Liczba
Suma (21 706,50 zł / Sztuka)
zł
26 699,00 zł
z VAT (klient indywidualny)
Cechy produktu

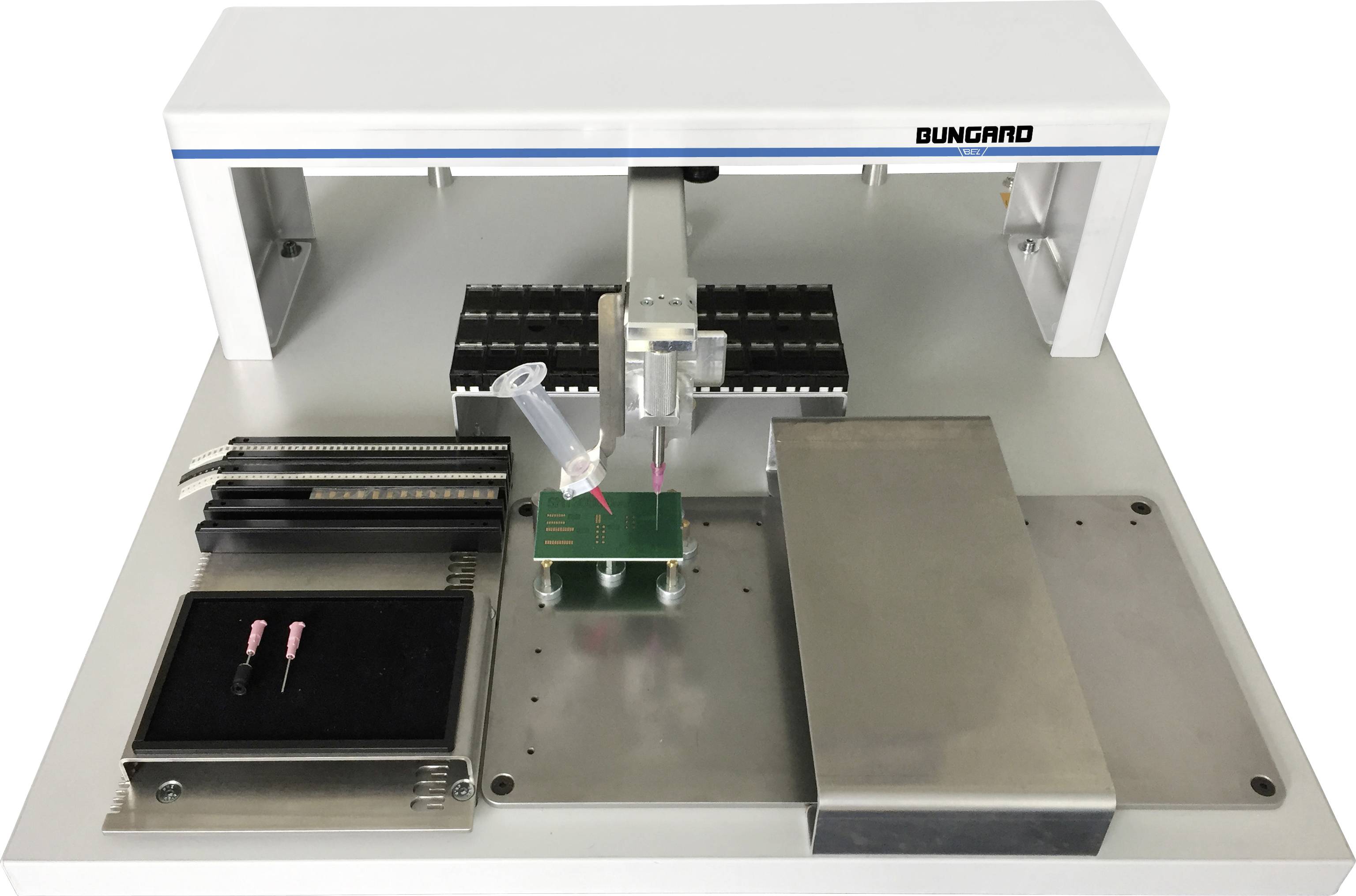

Manipulator ręczny Pick&Place SMT3000 ECO Basis (bez kamery i ekranu)
- Manipulator do montażu elementów SMD
- Płynnie działający portal XY z głowicą pozycjonującą w osi Z
- Z elastycznym uchwytem magnetycznym na płytkę drukowaną, podpórką pod rękę
- Szyna mocująca z 5 podajnikami taśmy i uniwersalnym wspornikiem komponentów
- Stojak z 36 pojemnikami i pompką próżniową
- Obudowa i podpórka pod nadgarstki malowane proszkowo na kolor jasnoszary 7035
Dodatkowe informacje:
Dane techniczne
- Liczba miejsc na stażu: ok. 200-500 SMD/godzinę
- Powierzchnia montażowa: 270 x 170 mm
- Głowica do umieszczania śladu Z: 25 mm
- Kąt obrotu: 0 - 360 stopni
- Zestaw podstawowy Możliwość zasilania 5 pasami (opcjonalnie z wykorzystaniem dodatkowych szyn maks. 19 x 8 mm)
- Towary luzem: Stojak o maks. 36 kontenerów
- Zakres: 0402 - 70x70mm
- Maks. wysokość elementu: 20 mm
- min. Rozmiar płytki PCB: 8 x 8 mm
- Maks. Grubość płytki PCB: 10 mm
- Maks. wysokość swobodna pod LP: 18mm
- maks. Rozmiar płytki PCB: 340 x 170 mm
- Wilgotność: 50-75%
- Temperatura pracy: 15-30° C
- Poziom hałasu: 50-70db
- Rodzaj produktu
Płytka montażowa
- Napięcie robocze
240 V/AC
- Waga
15000 g
- Długość produktu
600 mm
- Szerokość produktu
600 mm
- Wysokość produktu
200 mm
- Zawartość
1 szt.
- Model katalogowy producenta
Manueller Pick&Place-Manipulator SMT 3000 ECO Basic
- Zgodne z RoHS
Tak
Do pobrania
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3417728 Bungard 80305 ECOBASIS Płytka montażowa 1 szt.
Opis
Manipulator do produkcji prototypów i małych serii. Opatentowana głowica Pick & Place umożliwia wygodną obsługę elementów SMD. System modułowy można skonfigurować tak, aby spełniał wszelkie wymagania. System realizuje cały proces, od nałożenia pasty lutowniczej lub kleju, po montaż poszczególnych komponentów. Płynne prowadzenie głowicy montażowej pomaga w precyzyjnym umieszczaniu elementów SMD
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Charakterystyka
- Urządzenie dozujące
- Manipulator można rozbudować do postaci dozownika stosując kompresor i przenośne urządzenie dozujące. Oprócz pasty lutowniczej i kleju możliwe jest również dozowanie innych mediów.
- Podajnik komponentów
- Komponenty mogą być dostarczane do systemu w celu przetworzenia zarówno w formie taśmowej, jak i jako materiał luzem.
- Podajnik taśmy
- Podajniki taśmowe umożliwiają przechowywanie standardowych komponentów w dużych ilościach w miejscu pracy. Po usunięciu paska osłonowego taśma automatycznie przesuwa się, odsłaniając elementy przeznaczone do obróbki.
- Dozownik taśmy laboratoryjnej
- Laboratoryjny podajnik taśmowy może być stosowany do obróbki odcinków taśm niezbędnych do produkcji. Poszczególne komponenty można zdjąć bezpośrednio z taśmy, co eliminuje potrzebę przekładania ich do pojemników zbiorczych.
- Kontener masowy
- Pojemnik na materiały sypkie dostarcza manipulatorowi kondensatory, rezystory i układy scalone.
- Mocowanie kamery
- Dzięki kamerze, którą można bezpośrednio dopasować do głowicy montażowej, cały proces montażu — od podniesienia do umieszczenia komponentu — można wyświetlić w powiększeniu na monitorze.
