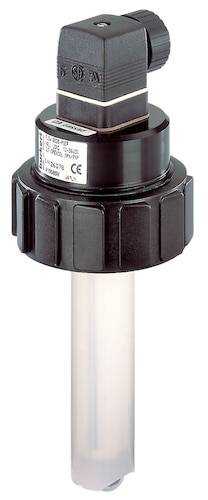

Bürkert 419589 Przepływomierz wirnikowy 8020, 0.3 - 10 m/s, 12 - 36 V/DC, 1 szt.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Przepływomierz wirnikowy
Minimalne napięcie robocze
12 V/DC
Maksymalne napięcie robocze
36 V/DC
Maksymalny zakres pomiarowy
10 m/s
Model katalogowy producenta
8020
Karta katalogowa (PDF)
1 Sztuki
Pokaż produkty alternatywne
Liczba
Suma (2495,12 zł / Sztuka)
2495,12 zł
3069,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dostępnych jest tylko 1 sztuka
Cechy produktu
Przepływomierz wirnik INSERTION, przyłącz G2
- 3-przewodowa wersja Puls częstotliwości do bezpośredniego podłączenia do PLC (PNP i NPN)
- Niedroga i zasada pomiaru
Dane techniczne
- Podłączenie: Nakrętka kołpakowa G2
- Pobór prądu z czujnikiem? 30 mA
- Wyjście częstotliwość tranzystor PNP/NPN, Open Collector, maks. 100 ma, częstotliwość: 0... 300 Hz, współczynnik taktu 1/2
- Wersja czujnika dla łączników długa (patrz typ S020)
- Wilgotność względna? 80 %, nieskondensowane
- Nominalna szerokość rury od DN 15 do DN 400 (patrz typ S020)
- Temperatura medium z PVC do +50°C, z PP-Fitting 0 do 80°C, z VA, MS, PVDF-Fitting -15 do 80°C.
- Ciśnienie cieczy maks. PN 10
- Lepkość/zabrudzenie maks. 300 cSt./maks. 1% (średnica cząstek maks. 0,5 mm)
- Dokładność Teach-in? ± 1% zakresu pomiarowego (przy 10 m/s), standardowy współczynnik K? ± 1% zakresu pomiarowego + 3% wartości pomiaru
- Liniowość? 0,5% końca zakresu pomiarowego (przy 10 m/s)
- Powtarzalność? 0,4% wartości pomiaru
- Rodzaj produktu
Przepływomierz wirnikowy
- Model katalogowy producenta
8020
- Minimalne napięcie robocze
12 V/DC
- Maksymalne napięcie robocze
36 V/DC
- Zasilanie (zakres)
12 - 36 V/DC
- Element uszczelniający
FKM
- Materiał obudowy
PVDF
- Maksymalna temperatura medium
+80 °C
- Maksymalne ciśnienie robocze
6 bar
- Minimalny zakres pomiarowy
0.3 m/s
- Maksymalny zakres pomiarowy
10 m/s
- Zakres pomiarowy
0.3 - 10 m/s
- Waga
0.500 kg
- Maksymalna temperatura otoczenia
+60 °C
- Długość produktu
191 mm
- Średnica produktu
75 mm
- Wymiary
(Ø x D) 75 mm x 191 mm
- Zawartość
1 szt.
Do pobrania
Karta katalogowa
Karta katalogowa 625781 Bürkert 419589 Przepływomierz wirnikowy 8020, 0.3 - 10 m/s, 12 - 36 V/DC, 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 625781 Bürkert 419589 Przepływomierz wirnikowy 8020, 0.3 - 10 m/s, 12 - 36 V/DC, 1 szt.
Opis
Czujnik przepływu z wirnikiem skrzydełkowym nadaje się do stosowania w obojętnych i słabo agresywnych cieczach o niskiej zawartości cząstek stałych. System łączników zaprojektowany przez gwaranta gwarantuje łatwy montaż czujników w przewodach rurowych od DN 15 do DN 400. Czujnik generuje sygnał impulsowy proporcjonalny do prędkości przepływu, który można łatwo przesłać i przetwarzać.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Charakterystyka
- Czujnik przepływu wirnika skrzydełkowego
- Wersja czujnika tętna
- Możliwość łączenia z Fittings S020
- Materiał obudowy z polietylenu
- Materiał nakrętki poliwęglanowej
- Poliamid wtyk kablowy
- Materiały pokryte częściami: Palce, wirnik skrzydełkowy: PVDF, oś, łożysko: Ceramika, uszczelka: FKM
- Podłączenie elektryczne gniazda wtykowe urządzeń zgodnie z EN 175301-803
- Kabel przyłączeniowy o powierzchni przekroju 1,5 mm2; maks. Długości 50 m, ekranowany
- Stopień ochrony IP65 z włożoną i zaciąganą wtyczką kablową
- Normy i dyrektywa:
- EMV EN 61000-6-2, 61000-6-3
- Ciśnienie zgodnie z art. 3 § 3 dyrektywy 23/97/CE
- Wibracja EN 60068-2-6
- Uderzenie EN 60068-2-27
- Z zabezpieczeniem przed przebiegunowaniem
Uwagi
Czujnik przepływu składa się z czujnika typu 8020 i INSERTU typu S020 (należy zamówić osobno). Czujnik przepływu jest montowany razem z złączką w przewodzie rurowym.
Minimalne odcinki wlotu i wylotu muszą być zgodne z normą EN ISO 5167-1 (patrz karta danych typu 8020).
