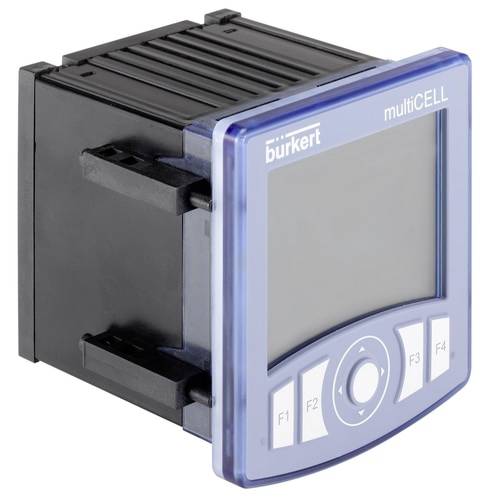

Bürkert 8619 multiCELL PID Termostat Pt100, Pt1000 Analogowe prądowe, Tranzystorowe (D x S x W) 112 x 112 x 107 mm
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Termostat
Rodzaj regulatora temperatury
PID
Napięcie robocze
24 V/DC
Wyjścia regulatora temperatury
Analogowe prądowe
Tranzystorowe
Rodzaj czujnika
Pt100
Pt1000
Karta katalogowa (PDF)
1 Sztuki
Liczba
Suma (5706,50 zł / Sztuka)
5706,50 zł
7019,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dostępnych jest tylko 1 sztuka
Cechy produktu
Kontroler przepływu z nadajnikiem i regulatorem PID
- Wyświetlacz graficzny z podświetleniem oraz przyjaznym interfejsem użytkownika
- Płytę główną z zasilaczem i wyjściami: 2 wyjścia analogowe, 2 wyjścia cyfrowe, 2 wejścia cyfrowe
- Panel montażowy oraz możliwość montażu na ścianie poprzez dodatkową obudowę
- Bezpośrednia możliwość podłączenia większości czujników przepływu, wartości pH/O.R.P. i przewodności.
- Prosty, intuicyjny interfejs użytkownika z dużym wyświetlaczem graficznym, regulowanym podświetleniem tła (4 definiowane przez użytkownika widoki)
- Bazowy sprzęt przetwornika / regulatora z możliwością rozszerzenia (do dyspozycji do 6 gniazd wtykowych)
- Rozszerzenie funkcji przez opcjonalne oprogramowanie
Dane techniczne
- Napięcie robocze ("Zasilanie"): 12 - 36 V DC, filtrowane i regulowane
- Pobór mocy: maksymalnie 1,6 VA
- Moc wyjściowa ("PWR OUT"): 12 - 36 V DC, maksymalnie 1,8 A
- Wejścia cyfrowe 2 x DI1, 2 x DI2: napięcie 0 - 36 V DC, impedancja wejściowa 3 kΩ, wałek przełączający: V (wł.) = 5 - 36 V DC, V (wył.)<2 V DC; Częstotliwość: izolacja galwaniczna 0,5 do 2500 Hz; Ochrona przed odwrotną polaryzacją i skokami napięcia
- Wejścia analogowe AI1, AI2: dowolne połączenie, sink lub source, izolowane galwanicznie, prąd: zakres 0 / 3,5 - 22 mA, maks. napięcie 36 V DC, impedancja 50 Ω, rozdzielczość 1,5 µA, napięcie: zakres 0 - 5 / 10 V DC, maks. napięcie 36 V DC, impedancja 110 kΩ, rozdzielczość 1 mV, błąd: ± 0,25% wartości mierzonej
- Wyjścia cyfrowe DO1, DO2 - tranzystorowe: NPN lub PNP w zależności od połączenia, izolacja galwaniczna, zabezpieczone przed zwarciem, maks. 36 V DC, maks. 700 mA w przypadku wykorzystania tylko jednego wyjścia tranzystorowego, maks. 1 A łącznie w przypadku obu wykorzystywane są wyjścia tranzystorowe o częstotliwości: maks. 2000 Hz
- Wyjście analogowe AO1, AO2: 4 ... 20 mA, odpływ lub źródło w zależności od połączenia, izolacja galwaniczna, zabezpieczenie przed odwrotną polaryzacją DC, maks. Rezystancja pętli; 1100 Ω przy 36 V DC, 610 Ω przy 24 V DC, 100 Ω przy 12 V DC
- Karta pamięci: typ SD (Secure Digital), pojemność: maks. 2 GB, system plików: FAT16
- Temperatura otoczenia - praca: -10°C do +70°C ograniczona do 0°C do 70°C w przypadku użycia karty pamięci, przechowywanie od -20°C do +70°C
- Wilgotność względna<85%, nieskondensowane
- Stopień ochrony IP65 (montaż na drzwiach szafy sterowniczej, szafa sterownicza zamknięta), IP 20 (montaż na drzwiach szafy sterowniczej, wewnątrz szafy sterowniczej), NEMA 4X (montaż na drzwiach szafy sterowniczej frontem na zewnątrz)
- Normy i wytyczne - EMC: EN 61000-6-2, EN 61000-6-3, wibracje / wstrząsy: EN 60068-2-6 / EN 60068-2-27
- Rodzaj produktu
Termostat
- Model katalogowy producenta
8619 multiCELL
- Rodzaj regulatora temperatury
PID
- Napięcie robocze
24 V/DC
- Wyjścia regulatora temperatury
Analogowe prądowe
Tranzystorowe
- Liczba wejść cyfrowych
2
- Ilość wyjść tranzystorowych
2
- Wymiary
(D x S x W) 112 x 112 x 107 mm
- Wysokość produktu
107 mm
- Długość produktu
112 mm
- Szerokość produktu
112 mm
- Rodzaj czujnika
Pt100
Pt1000
- Numer katalogowy producenta
564382
- Specyfikacja
Kontroler przepływu z nadajnikiem i regulatorem PID
- Sposób montażu
mocowanie z przodu
- Waga
0.772 kg
- Interfejs
slot SD
Do pobrania
Karta katalogowa
Karta katalogowa 625797 Bürkert 8619 multiCELL PID Termostat Pt100, Pt1000 Analogowe prądowe, Tranzystorowe (D x S x W) 112 x 112 x 107 mm
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 625797 Bürkert 8619 multiCELL PID Termostat Pt100, Pt1000 Analogowe prądowe, Tranzystorowe (D x S x W) 112 x 112 x 107 mm
Opis
MultiCELL - wielofunkcyjny przetwornik/regulator, zaprojektowany do współpracy z większością stosowanych przetworników przepływu, pH/O.R.P.
Kompatybilny ze standardowymi sygnałami analogowymi 4-20 mA / 0-10 V. Moduł jest bardzo uniwersalny i elastyczny zarówno sprzętowo jak i programowo. MultiCELL występuje w wersji podstawowej ale można go również wyposażyć w dodatkowe karty rozszerzeń znacznie zwiększające ilość wejść i funkcjonalność.
Mikroprocesorowy przetwornik może służyć do bezpośredniego podłączenia czujników, dostarczających surowych sygnałów, takich jak wartość pH, O.R.P., przewodność i przepływ przez rejestrację impulsów. Jest idealnym urządzeniem do rejestrowania wartości pomiarowych i regulacji oraz zadań dozowania, np. w instalacjach uzdatniania wody (takich jak systemy kotłów, wież chłodzących, odwróconej osmozy) oraz w instalacjach spożywczych i farmakologicznym. Modułowość sprzętowa i programowa umożliwia dużą elastyczność i dopasowywanie do aplikacji, w połączeniu z odpowiednim stosunkiem cena/jakość. Zaawansowana elektronika i nowoczesne algorytmy regulacji gwarantują optymalną kontrolę procesu i tym samym najwyższą jakość w sposób ciągły i przy minimalnej ingerencji operatora.
Kompatybilny ze standardowymi sygnałami analogowymi 4-20 mA / 0-10 V. Moduł jest bardzo uniwersalny i elastyczny zarówno sprzętowo jak i programowo. MultiCELL występuje w wersji podstawowej ale można go również wyposażyć w dodatkowe karty rozszerzeń znacznie zwiększające ilość wejść i funkcjonalność.
Mikroprocesorowy przetwornik może służyć do bezpośredniego podłączenia czujników, dostarczających surowych sygnałów, takich jak wartość pH, O.R.P., przewodność i przepływ przez rejestrację impulsów. Jest idealnym urządzeniem do rejestrowania wartości pomiarowych i regulacji oraz zadań dozowania, np. w instalacjach uzdatniania wody (takich jak systemy kotłów, wież chłodzących, odwróconej osmozy) oraz w instalacjach spożywczych i farmakologicznym. Modułowość sprzętowa i programowa umożliwia dużą elastyczność i dopasowywanie do aplikacji, w połączeniu z odpowiednim stosunkiem cena/jakość. Zaawansowana elektronika i nowoczesne algorytmy regulacji gwarantują optymalną kontrolę procesu i tym samym najwyższą jakość w sposób ciągły i przy minimalnej ingerencji operatora.
Charakterystyka
- Obudowa montażowa do wycięcia 92 x 92 mm
- Materiał obudowy, element mocujący: PPO
- Uszczelka: silikon
- Pokrywka, okienko: poliwęglan
- Górna warstwa: guma silikonowa
- Płyta tylna: stal nierdzewna 304
- Śruby: stal nierdzewna 316
- Złącze: PBT
- Kontakt: pozłacany stop miedzi
- Graficzny wyświetlacz LCD, podświetlany na niebiesko; Rozdzielczość 128 x 168 pikseli; Języki: niemiecki, angielski, francuski
- Klawiatura: 4 klawisze programowe [F1] [F2] [F3] [F4] dla funkcji dynamicznych, 1 klawisz nawigacyjny dla [↑] [↓] [→] [←] ruchów kursora
- Rejestrator danych do 16 różnych wartości
- Monitor czujnika: wyświetlanie i przegląd bezpośrednich odczytów czujnika
- Zegar czasu rzeczywistego z datą
- Gniazda modułów: 5 (możliwość rozbudowy w fabryce Bürkert)
- Połączenia elektryczne: złącza
- Zalecany kabel połączeniowy: kabel ekranowany, solidny H05 (07) VU - 0,2 do 1,5 mm², giętki H05 (07) VK - 0,2 do 1,5 mm², z metalową tulejką 0,2 do 1,5 mm², z tulejką żyłową z tulejką plastikową 0,2 do 1,5 mm²
Uwagi
Moduły można rozbudowywać tylko w fabryce Bürkert.
