Zdjęcie poglądowe
Zdjęcie poglądowe

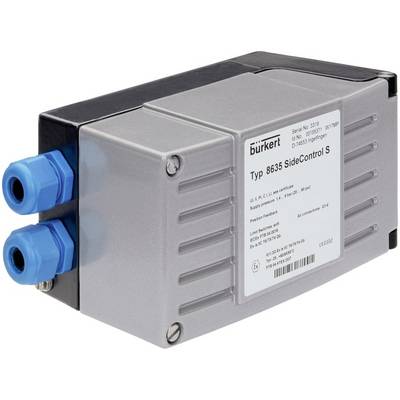

Bürkert Regulator pozycyjny 150347 8635 1 szt.
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
1 Sztuki
Liczba
Suma (6665,85 zł / Sztuka)
6665,85 zł
8199,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dostępnych jest tylko 1 sztuka
Cechy produktu
STEROWANIE BOCZNE Pozycjonera
- Kompaktowa i solidna konstrukcja
- Łatwe uruchomienie dzięki funkcji TUNE
- Dynamiczny system sterowania bez zużycia powietrza po ustawieniu
- Iskrobezpieczne zgodnie z ATEX II 2 (1) G Ex ia IIC T6 Gb
- Opcjonalnie ze zintegrowanym sterownikiem procesu
Dane techniczne
- Sterowanie / sprzężenie zwrotne - wewnętrzne sprzężenie zwrotne położenia końcowego: 0 ST
- Sterowanie / sprzężenie zwrotne - zewnętrzne sprzężenie zwrotne położenia końcowego: 0 ST
- Sterowanie / sprzężenie zwrotne - sprzężenie zwrotne położenia końcowego Napięcie DC: Nie
- Sterowanie / sprzężenie zwrotne - sprzężenie zwrotne położenia końcowego Napięcie AC: Nie
- Sterowanie / sprzężenie zwrotne - Dla rozmiaru napędu 40 mm: Nie
- Sterowanie / sprzężenie zwrotne - Dla napędu o rozmiarze 50 mm: Nie
- Sterowanie / sprzężenie zwrotne - Dla napędu o rozmiarze 63 mm: Tak
- Sterowanie / sprzężenie zwrotne - Dla napędu o rozmiarze 70 mm: Tak
- Sterowanie / sprzężenie zwrotne - Dla napędu o rozmiarze 80 mm: Tak
- Sterowanie / sprzężenie zwrotne - Dla rozmiaru napędu 90 mm: Tak
- Sterowanie / sprzężenie zwrotne - Dla napędu o rozmiarze 100 mm: Tak
- Sterowanie / sprzężenie zwrotne - Dla napędu o rozmiarze 125 mm: Tak
- Sterowanie / sprzężenie zwrotne - Dla napędu o rozmiarze 130 mm: Tak
- Sterowanie / sprzężenie zwrotne - Dla napędu o rozmiarze 175 mm: Tak
- Sterowanie / sprzężenie zwrotne - Dla napędu o rozmiarze 225 mm: Tak
- Sterowanie / sprzężenie zwrotne - typ czujnika położenia: zdalny
- Sterowanie / sprzężenie zwrotne - sygnał czujnika położenia: potencjometr
- Sterowanie/sprzężenie zwrotne – układ wykonawczy z funkcją booster: Nie
- Sterowanie / sprzężenie zwrotne - długość przyłącza przetwornika położenia: 300 mm
- Ciśnienie i temperatura - Min. temperatura otoczenia: -25°C
- Ciśnienie i temperatura — maksymalna temperatura otoczenia: 60°C
- Wejścia/wyjścia - Wyjście 2 cyfrowe złącze tranzystorowe NPN: Nie
- Wejścia/wyjścia – wyjście 2, złącze cyfrowego tranzystora PNP: Nie
- Wejścia/Wyjścia – Wyjście 3 cyfrowe złącze tranzystorowe NPN: Nie
- Wejścia/wyjścia - Wyjście 3 cyfrowe złącze tranzystorowe PNP: Nie
- Wejścia/Wyjścia - Wejście 1, prąd analogowy: 4-20 mA
- Wejścia/wyjścia – Wejście 2, cyfrowe złącze tranzystorowe NPN: Nie
- Wejścia/wyjścia — cyfrowe złącze tranzystorowe typu wejście 2 PNP: tak
- Podłączenie elektryczne - Typ podłączenia elektrycznego: zaciski śrubowe z dławikiem kablowym
- Właściwości - Funkcja: Pozycjoner
- Właściwości urządzenia - Podgrupa produktów: Pozycjoner / sterownik procesu
- Właściwości urządzenia - Rodzaj mocowania: KLASYCZNY - Napęd
- Właściwości urządzenia - Zawór główny ze zintegrowaną przepustnicą: Przepustnica ze szczeliną na śrubę
- Średnica nominalna (wartość Kv) - wartość QNn (gaz): 115 l/min
- Szerokość nominalna (wartość Kv) - Szerokość nominalna zaworu: 2 mm
- Przyłącze procesowe/rurowe - Przyłącze rurowe 1 typu: gwint wewnętrzny
- Przyłącze procesowe/przewodowe - Przyłącze liniowe 1 oznaczenie gwintu: 1/4
- Przyłącze procesowe/liniowe - Przyłącze liniowe 1 typ gwintu: G
- Przyłącze procesowe/liniowe - Przyłącze liniowe 2 Typ: Wewnętrzne w systemie
- Przyłącze procesowe/liniowe - przyłącze liniowe 2 typu gwintu: G
- Przyłącze procesowe/liniowe - przyłącze liniowe 2 oznaczenie gwintu: 1/4
- Przyłącze procesowe/rurowe - Przyłącze rurowe typu 3: gwint wewnętrzny
- Przyłącze procesowe/przewodowe - przyłącze przewodowe 3 wstępnie zmontowane: tłumik
- Przyłącze procesowe/liniowe - przyłącze liniowe 3-gwintowe typu: G
- Przyłącze procesowe/liniowe - przyłącze liniowe 3 oznaczenie gwintu: 1/4
- Stopień ochrony - Stopień ochrony IP (maks. przy odpowiednim podłączeniu): IP65
- Oprogramowanie/komunikacja – interfejs operacyjny: klawiatura i wyświetlacz wewnętrzny
- Napięcie - napięcie min./napięcie nominalne: 10,2 V
- Napięcie - Napięcie maks. / Napięcie znamionowe: 24 V
- Napięcie – napięcie AC: Nie
- Napięcie - napięcie DC: Tak
- Napięcie — wewnętrzne napięcie zasilania systemu: Nie
- Napięcie - napięcie zasilania poprzez magistralę: Nie
- Napięcie - Napięcie zasilania przez barierę izolacyjną: Tak
- Napięcie — izolowane galwanicznie zasilanie siłownika: Nie
- Tryb pracy - obsługa ręczna: Nie
- Tryb pracy - Funkcja pneumatyczna 1 dwustronnego działania: Nie
- Tryb pracy - Funkcja pneumatyczna 1 jednostronnego działania: Tak
- Rodzaj homologacji: IECEx, ATEXIECEx, ATEX
- Rodzaj homologacji: Ex ia IIC T6, II (1) 2 G Ex ia IIC T6 Gb
- Rodzaj produktu
Regulator pozycyjny
- Zakres temperatury roboczej
-25 °C (min)
- Minimalna temperatura robocza
-25 °C
- Numer katalogowy producenta
150347
- Przyłącze
Zaciski śrubowe z wejściem kablowym
- Medium transmisyjne
powietrze pod ciśnieniem
- Minimalne napięcie robocze
10.2 V
- Średnica nominalna
2 mm
- Maksymalne napięcie robocze
24 V
- Maksymalna temperatura otoczenia
60 °C
- Minimalna temperatura otoczenia
-25 °C
Do pobrania
Karta katalogowa
Karta katalogowa 3046777 Bürkert Regulator pozycyjny 150347 8635 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3046777 Bürkert Regulator pozycyjny 150347 8635 1 szt.
Opis
Pozycjoner SideControl typ 8635 to elektropneumatyczny pozycjoner w technologii dwuprzewodowej do pneumatycznych zaworów procesowych z siłownikami liniowymi lub obrotowymi. Przetwarzanie sygnałów, regulacja i sterowanie wewnętrznym systemem sterowania odbywa się za pomocą elektroniki sterowanej mikroprocesorem. Zaimplementowana funkcja oprogramowania Autotune umożliwia automatyczne dopasowanie ustawnika do zastosowanego zaworu regulacyjnego. Pozycjoner można wygodnie parametryzować i obsługiwać za pomocą trzech przycisków sterujących i wyświetlacza tekstowego. Utworzenie zdecentralizowanego systemu sterowania jest możliwe, jeśli jest wyposażony w regulator procesu z zachowaniem PID. Opcjonalnie pozycjoner SideControl typ 8635 jest dopuszczony do stosowania w obszarach niebezpiecznych (strefa 1) zgodnie z ATEX. Dzięki zwartej i solidnej konstrukcji obudowa nadaje się do stosowania w inżynierii chemicznej i procesowej.
