Bürkert Regulator pozycyjny 306940 8693 1 szt.

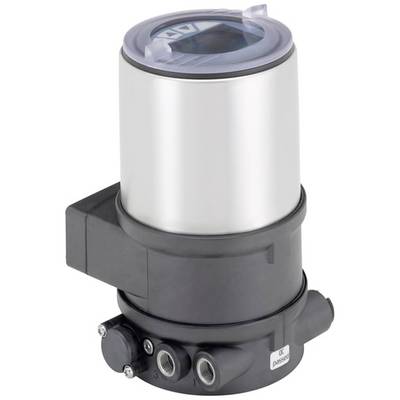

Zawór przemysłowy z cylindryczną, srebrną obudową i czarnymi przyłączami. Odpowiedni do systemów sterowania lub regulacji.

Zdjęcie poglądowe

Karta katalogowa (PDF)

Dostawa w pon. 12.10

1 Sztuki

Liczba

Sztuki

Suma (4527,64 zł / Sztuka)

4527,64 zł

5569,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 536,58 zł

Dostępnych jest tylko 1 sztuka

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Sterowanie / sprzężenie zwrotne - Dla rozmiaru napędu 40 mm: Nie
Sterowanie / sprzężenie zwrotne - Dla napędu o rozmiarze 50 mm: Nie
Sterowanie / sprzężenie zwrotne - Dla napędu o rozmiarze 63 mm: Nie
Sterowanie / sprzężenie zwrotne - Dla napędu o rozmiarze 70 mm: Nie
Sterowanie / sprzężenie zwrotne - Dla napędu o rozmiarze 80 mm: Tak
Sterowanie / sprzężenie zwrotne - Dla napędu o rozmiarze 90 mm: Nie
Sterowanie / sprzężenie zwrotne - Dla napędu o rozmiarze 100 mm: Tak
Sterowanie / sprzężenie zwrotne - Dla napędu o rozmiarze 125 mm: Nie
Sterowanie / sprzężenie zwrotne - Dla napędu o rozmiarze 130 mm: Nie
Sterowanie / sprzężenie zwrotne - Dla napędu o rozmiarze 175 mm: Nie
Sterowanie / sprzężenie zwrotne - Dla napędu o rozmiarze 225 mm: Nie
Sterowanie / sprzężenie zwrotne - typ przetwornika położenia: wewnętrznie liniowy
Sterowanie / sprzężenie zwrotne - sygnał czujnika położenia: cyfrowy 14-bitowy
Sterowanie/sprzężenie zwrotne – układ wykonawczy z funkcją booster: Nie
Ciśnienie i temperatura - Min. temperatura otoczenia: -10°C
Ciśnienie i temperatura — maksymalna temperatura otoczenia: 55°C
Wejścia/Wyjścia - Wejście 1, napięcie analogowe: 0-5/10 V
Wejścia/wyjścia - Wejście 1, prąd analogowy: 0/4-20 mA
Wejścia/wyjścia – Wejście 2, cyfrowe złącze tranzystorowe NPN: Nie
Wejścia/wyjścia - Wejście 2, cyfrowe złącze tranzystorowe PNP: Tak
Podłączenie elektryczne - Typ podłączenia elektrycznego: zaciski śrubowe z dławikiem kablowym
Funkcje - Funkcja: Kontroler procesu
Właściwości urządzenia - Podgrupa produktów: Pozycjoner / sterownik procesu
Właściwości urządzenia - Rodzaj mocowania: KLASYCZNY - Napęd
Średnica nominalna (wartość Kv) - wartość QNn (gaz): 7 l/min
Szerokość nominalna (wartość Kv) - Szerokość nominalna zaworu: 0,6 mm
Przyłącze procesowe/rurowe - Typ przyłącza rurowego 1: gwint wewnętrzny
Przyłącze procesowe/przewodowe - Przyłącze liniowe 1 oznaczenie gwintu: 1/8
Przyłącze procesowe/liniowe - Przyłącze liniowe 1 typ gwintu: G
Stopień ochrony - Stopień ochrony IP (maks. przy odpowiednim podłączeniu): IP65/67
Oprogramowanie / Komunikacja - Interfejs komunikacyjny Protokół: Service-büS
Oprogramowanie/komunikacja – interfejs operacyjny: klawiatura i wyświetlacz wewnętrzny
Napięcie - napięcie min./napięcie nominalne: 24 V
Napięcie - Napięcie maks. / Napięcie znamionowe: 24 V
Napięcie – napięcie AC: Nie
Napięcie - napięcie DC: Tak
Napięcie — wewnętrzne napięcie zasilania systemu: Nie
Napięcie - napięcie zasilania poprzez magistralę: Nie
Napięcie - Napięcie zasilania przez barierę izolacyjną: Nie
Napięcie — izolowane galwanicznie zasilanie siłownika: Nie
Tryb pracy - obsługa ręczna: Nie
Tryb pracy - Funkcja pneumatyczna 1 dwustronnego działania: Nie
Tryb pracy - Funkcja pneumatyczna 1 jednostronnego działania: Tak
Typ homologacji: ULUL
Rodzaj zatwierdzenia: cULus na liście UL

Rodzaj produktu: Regulator pozycyjny

Zakres temperatury roboczej: -10 °C (min)

Minimalna temperatura robocza: -10 °C

Numer katalogowy producenta: 306940

Przyłącze: Zaciski śrubowe z wejściem kablowym

Medium transmisyjne: powietrze pod ciśnieniem

Średnica rury: 0.6 mm

Minimalne napięcie robocze: 24 V

Średnica nominalna: 0.6 mm

Maksymalne napięcie robocze: 24 V

Maksymalna temperatura otoczenia: 55 °C

Minimalna temperatura otoczenia: -10 °C

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 3047052 Bürkert Regulator pozycyjny 306940 8693 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3047052 Bürkert Regulator pozycyjny 306940 8693 1 szt.

Opis

Kompaktowy sterownik procesu typu 8693 przeznaczony jest do zintegrowanego montażu z napędami pneumatycznymi serii zaworów sterujących procesem typu 23xx/2103 i jest specjalnie zaprojektowany do wymagań higienicznych warunków procesowych. Rzeczywista wartość zmiennej procesowej jest podawana bezpośrednio do urządzenia jako sygnał 4–20 mA, PT100 lub sygnał częstotliwościowy. Na podstawie porównania wartości zadanej i rzeczywistej sterownik procesu oblicza wartość docelową dla pozycjonera niższego poziomu. Dzięki analogowemu sprzężeniu zwrotnemu wszystkie wartości analogowe mogą być przesyłane na poziomy sterowania.
Zintegrowane funkcje diagnostyczne umożliwiają monitorowanie warunków pracy zaworu regulacyjnego. Komunikaty diagnostyczne zaworów za pośrednictwem sygnałów stanu są realizowane zgodnie z normą NE107 (NAMUR) i zapisywane w postaci wpisów historii. Sterownik procesu i pozycjoner można parametryzować automatycznie. Łatwa obsługa i wybór rozbudowanych dodatkowych funkcji oprogramowania odbywa się poprzez duży wyświetlacz graficzny z podświetleniem i klawiaturę membranową lub poprzez KOMUNIKATOR. Pozycjoner wykrywa położenie zaworu bez zużycia, za pomocą bezdotykowego, analogowego czujnika położenia. Napędy jednostronnego lub podwójnego działania są sterowane bez własnego zużycia powietrza. Opcjonalnie dostępne są interfejsy komunikacyjne PROFIBUS DP-V1, EtherNet/IP, PROFINET, Modbus TCP lub büS (w oparciu o CANopen) oraz analogowe i binarne sprzężenie zwrotne.
