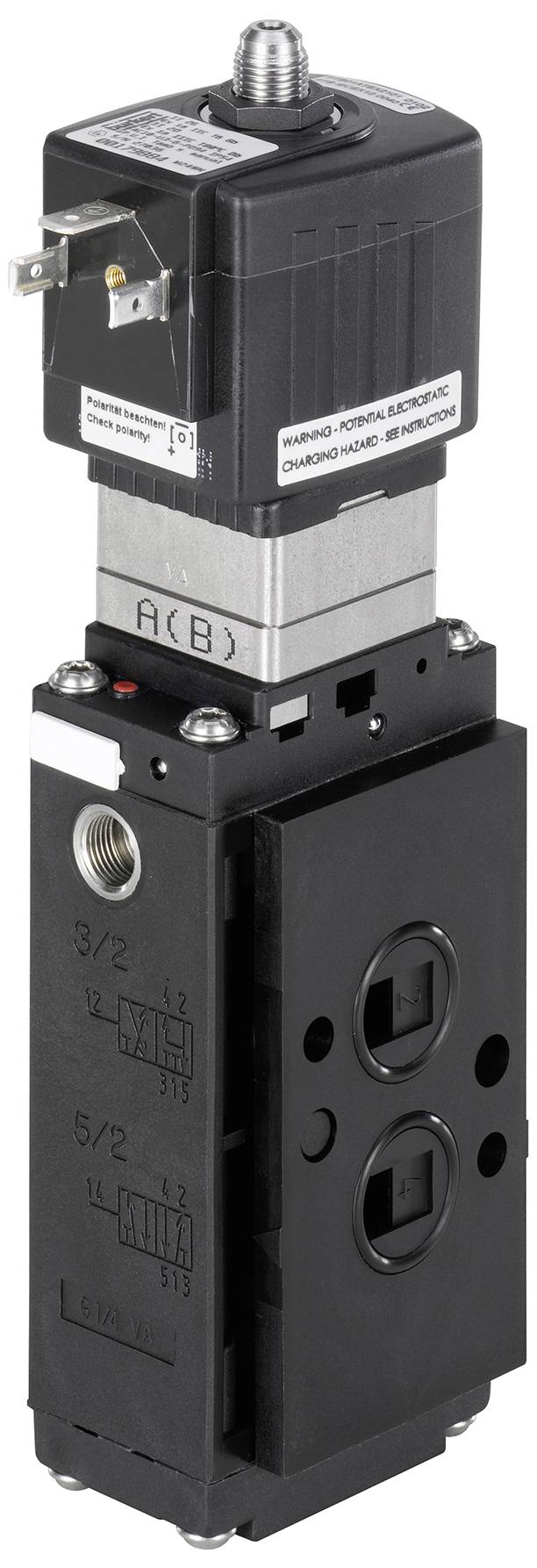

Bürkert Zawór kierunkowy 6519 133046 2 do 10 bar 1 szt.
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
40 Sztuki
Liczba
Suma (397,56 zł / Sztuka)
397,56 zł
489,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Cechy produktu
Pneumatyka 3/2 i 5/2-drogowa. 32mm bez sp.
- Duży przepływ
- Niskie zużycie energii elektrycznej
- Montaż pojedynczy lub blokowy
- Wersje standardowe, Ex mb, Ex eb mb i Ex ia
- Gniazdo G 1/4”, NPT 1/4” i kołnierz NAMUR
Dane techniczne
- Napęd - obsługa ręczna Materiał: PA (poliamid)
- Wyposażenie (wyspa zaworowa) - wymiar łączenia 1: 33 mm
- Materiał uszczelnienia – materiał uszczelnienia zaworu głównego: PUR (poliuretan)
- Materiał uszczelnienia – materiał uszczelki pilota: FKM (kauczuk fluorowy)
- Ciśnienie i temperatura — temperatura medium min: -10°C
- Ciśnienie i temperatura — maksymalna temperatura medium: 50°C
- Ciśnienie i temperatura - Min. temperatura otoczenia: -25°C
- Ciśnienie i temperatura — maksymalna temperatura otoczenia: 55°C
- Ciśnienie i temperatura - ciśnienie nominalne min: 2 bar
- Ciśnienie i temperatura — ciśnienie nominalne maks.: 10 barów
- Przyłącze elektryczne - gniazdo urządzenia zawarte w dostawie: brak w zestawie
- Przyłącze elektryczne - Rodzaj przyłącza elektrycznego: Schemat złączy forma A zgodnie z normą DIN EN 175301-803
- Przyłącze elektryczne - Położenie przyłącza elektrycznego: strona zasilania
- Właściwości urządzenia - Podgrupa produktów: Zawory pneumatyczne
- Charakterystyka urządzenia - typ resetu: sprężyna pneumatyczna + sprężyna mechaniczna
- Właściwości urządzenia - Zawór główny Zasada działania: Zawór gniazdowy
- Właściwości urządzenia - Rodzaj sterowania zaworem: elektryczne
- Właściwości urządzenia - Czas przełączania otwarcia maks.: 20 ms
- Właściwości urządzenia - czas przełączania zamykania maks.: 40 ms
- Właściwości urządzenia - Nominalny tryb pracy/cykl pracy: 100%
- Właściwości urządzenia - Zintegrowana redukcja mocy: Nie
- Średnica nominalna (wartość Kv) - wartość QNn (gaz): 900 l/min
- Szerokość nominalna (wartość Kv) - szerokość nominalna sterowania pilotem (mm): 1,2 mm
- Szerokość nominalna (wartość Kv) - szerokość nominalna zaworu głównego 1 (P) (mm): 6 mm
- Przyłącze procesowe/rurociągowe — średnica przyłącza zasilania (cale): 1/4 cala
- Przyłącze procesowe/rurowe - typ przyłącza zasilania: gwint wewnętrzny
- Przyłącze procesowe/przewodowe – przyłącze zasilania Typ gwintu: G
- Przyłącze procesowe/liniowe - wzór kołnierza: FM02
- Przyłącze procesowe/rurowe - rodzaj przyłącza roboczego: kołnierzowe
- Przyłącze procesowe/przewodowe - robocze położenie przyłącza: naprzeciwko strony zasilania
- Przyłącze procesowe/liniowe - przyłącze robocze Materiał: PA (poliamid)
- Przyłącze procesowe/liniowe - wzór kołnierza przyłącza roboczego: NAMUR
- Stopień ochrony - Stopień ochrony IP (maks. przy odpowiednim podłączeniu): IP65
- Napięcie – napięcie akumulatora: Nie
- Napięcie - napięcie min./napięcie nominalne: 0 V
- Napięcie - napięcie maksymalne / napięcie nominalne: 0 V
- Napięcie – napięcie AC: Nie
- Napięcie - napięcie DC: Nie
- Cewka (rdzeń) - Rozmiar cewki: 32mm
- Cewka (rdzeń) - Pobór mocy elektrycznej min.: 2 W
- Cewka (rdzeń) - Maksymalny pobór mocy elektrycznej: 2 W
- Cewka (rdzeń) - dioda LED okablowania cewki: Nie
- Cewka (rdzeń) - okablowanie cewki Ochrona przeciwprzepięciowa: bez
- Cewka (rdzeń) - prostownik przewodów cewki: Nie
- Cewka (rdzeń) - cewka Okablowanie Ochrona bieguna: Nie
- Cewka (rdzeń) - dioda gasząca okablowanie cewki: Nie
- Cewka (rdzeń) - okablowanie cewki, redundantna dioda luźna: Nie
- Materiały - Zawór główny Materiał mający kontakt z medium: PA (poliamid)
- Materiały - Zawór główny Materiał mający kontakt z otoczeniem: PA (poliamid)
- Materiały - sterowanie pilotem Materiał mający kontakt z medium: PA (poliamid)
- Materiały - sterowanie pilotem Materiał mający kontakt z otoczeniem: PA (poliamid)
- Tryb pracy - Numer przyłącza przewodu cieczy: 5
- Tryb pracy - funkcja zaworu Liczba pozycji przełączania: 2
- Tryb pracy - funkcja zaworu: W - w pozycji spoczynkowej otwarty - przyłącze ciśnieniowe 1 do przyłącza roboczego 2, przyłącze robocze 4 do wyjścia 5 otwarte, wyjście 3 zamknięte W - w pozycji spoczynkowej otwarte - przyłącze ciśnieniowe 1 do przyłącza roboczego 2, praca port 4 do wyjścia 5 otwarte, wyjście 3 zamknięte
- Tryb pracy - obsługa ręczna: tak
- Tryb pracy - rodzaj obsługi ręcznej: kombinacja dźwigni obrotowej i przycisku
- Tryb pracy - blokada pracy ręcznej: tak
- Tryb pracy - obsługa ręczna otwór na śrubę: tak
- Częstotliwość napięcia: 0 Hz
- Rodzaj produktu
Zawór kierunkowy
- Ciśnienie robocze (min.)
2 bar
- Ciśnienie robocze (maks.)
10 bar
- Zakres temperatury roboczej
-10 °C (min)
- Minimalna temperatura robocza
-10 °C
- Numer katalogowy producenta
133046
- Wymiary
(Ø) 6 mm
- Maksymalne ciśnienie robocze
10 bar
- Minimalne ciśnienie robocze
2 bar
- Zakres ciśnienia roboczego
2 do 10 bar
- Medium transmisyjne
powietrze pod ciśnieniem
- Średnica produktu
6 mm
IP65
- Typ
6519
- Maksymalna temperatura medium
50 °C
- Minimalna temperatura medium
-10 °C
Do pobrania
Karta katalogowa
Karta katalogowa 3046855 Bürkert Zawór kierunkowy 6519 133046 2 do 10 bar 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3046855 Bürkert Zawór kierunkowy 6519 133046 2 do 10 bar 1 szt.
Opis
Typ 6518 to sterowany pilotem zawór 3/2, a typ 6519 to zawór 3/2, 5/2 lub 5/3. Razem tworzą serię. Zawory można stosować pojedynczo lub w blokach. Pracują bez stałego zużycia powietrza i służą do sterowania napędami dwustronnego lub jednostronnego działania. Zastosowanie wysokiej jakości materiałów umożliwia stosowanie zaworów nawet w środowisku otwartym i chemicznym. Seria obejmuje urządzenia z dopuszczeniem Ex i wzorem kołnierzy NAMUR. Dzięki trybom pracy zaworów C, D i H monostabilnym, poziom bezpieczeństwa SIL2 można osiągnąć zgodnie z normą IEC 61508, w zależności od architektury urządzenia zabezpieczającego.
