Name: Bürkert Zawór regulacji ciśnienia proporcjonalny 282985 6223 G 3/4 Średnica nominalna 13 mm Materiał obudowy mosiądz Ele
Brand: Bürkert
SKU: 3047014
Availability: BackOrder

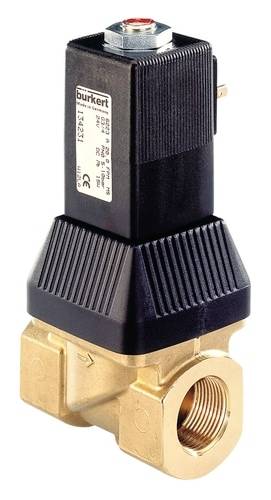

Elektromagnetyczny zawór z czarną obudową i mosiężnymi przyłączami, stosowany do sterowania przepływem cieczy.

Zdjęcie poglądowe

Karta katalogowa (PDF)

Dostawa w śr. 21.10

1 Sztuki

Liczba

Sztuki

Suma (1619,00 zł / Sztuka)

1619,00 zł

1316,26 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 199,99 zł

Dostępnych jest tylko 1 sztuka

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Zawór

Zawór regulacyjny do ciągłej kontroli cieczy
Niska histereza i wysoka powtarzalność
Sterowanie sygnałem PWM
Zawór sterowany pilotem, szczelnie zamykający

Dane techniczne

Materiał uszczelnienia – materiał uszczelki pilota: FKM (kauczuk fluorowy)
Materiał uszczelniający - kategoria materiału uszczelki gniazda: elastomery
Materiał uszczelnienia – materiał uszczelnienia gniazda: FKM (kauczuk fluorowy)
Materiał uszczelniający - uszczelnienie od zewnątrz Materiał: FKM (kauczuk fluorowy)
Ciśnienie i temperatura — temperatura medium min: -10°C
Ciśnienie i temperatura — maksymalna temperatura medium: 90°C
Ciśnienie i temperatura - Min. temperatura otoczenia: -10°C
Ciśnienie i temperatura — maksymalna temperatura otoczenia: 55°C
Ciśnienie i temperatura - ciśnienie nominalne min: 0,5 bar
Ciśnienie i temperatura — ciśnienie nominalne maks.: 10 barów
Ciśnienie i temperatura - różnica ciśnień maks.: 10 bar
Przyłącze elektryczne - gniazdo urządzenia zawarte w dostawie: brak w zestawie
Przyłącze elektryczne - Rodzaj przyłącza elektrycznego: Schemat złączy forma A zgodnie z normą DIN EN 175301-803
Przyłącze elektryczne - Położenie przyłącza elektrycznego: z lewej strony w kierunku przepływu
Przyłącze elektryczne - Przyłącze elektryczne Liczba styków: 2 + przewód ochronny
Podłączenie elektryczne - Typ połączenia elektrycznego: męskie
Charakterystyka urządzenia – zasada działania zaworu głównego: tłokowy
Właściwości urządzenia - Nominalny tryb pracy/cykl pracy: 100%
Właściwości urządzenia - Przepływ: przez gniazdo
Właściwości urządzenia - wersja próżniowa: Nie
Charakterystyka urządzenia – wersja tlenowa: Nie
Właściwości urządzenia - Typ napędu: kotwa podnosząca
Charakterystyka urządzenia - Działanie: sterowane serwo
Właściwości urządzenia - Separacja mediów: Nie
Właściwości urządzenia - Funkcja przełączania: ciągła
Właściwości urządzenia - Wykonanie analizy: Nie
Charakterystyka urządzenia - Wersja Steam: Nie
Właściwości urządzenia - podstawowy przewodnik: pierścień ślizgowy
Charakterystyka urządzenia - częstotliwość PWM min.: 180 Hz
Charakterystyka urządzenia - częstotliwość PWM maks.: 280 Hz
Właściwości urządzenia - zakres regulacji: 1:10
Właściwości urządzenia - prowadnica rdzenia 2: pierścień ślizgowy
Medium i kalibracja - pozycja montażu: dowolna
Średnica nominalna (wartość Kv) - wartość QNn (gaz): 2695 l/min
Szerokość nominalna (wartość Kv) - szerokość nominalna sterowania pilotem (mm): 1,2 mm
Szerokość nominalna (wartość Kv) - Szerokość nominalna zaworu głównego 1 (P) (mm): 13 mm
Średnica nominalna (wartość Kv) - wartość Kv (woda): 2,7 m3/h
Rozmiar nominalny (wartość Kv) - Rozmiar nominalny głównego zaworu 1 (cale): 1/2 cala
Przyłącze procesowe/rurowe - Typ przyłącza rurowego 1: gwint wewnętrzny
Przyłącze procesowe/przewodowe - Przyłącze liniowe 1 oznaczenie gwintu: 3/4
Przyłącze procesowe/liniowe - Przyłącze liniowe 1 typ gwintu: G
Przyłącze procesowe/rurowe - Przyłącze rurowe typu 2: gwint wewnętrzny
Przyłącze procesowe/liniowe - przyłącze liniowe 2 typu gwintu: G
Przyłącze procesowe/liniowe - przyłącze liniowe 2 oznaczenie gwintu: 3/4
Stopień ochrony - Stopień ochrony IP (maks. przy odpowiednim podłączeniu): IP65
Napięcie - napięcie min./napięcie nominalne: 24 V
Napięcie - Napięcie maks. / Napięcie znamionowe: 24 V
Napięcie – napięcie AC: Nie
Napięcie - napięcie DC: Tak
Napięcie - tolerancja napięcia dodatnia: 10%
Napięcie - tolerancja napięcia ujemna: 10%
Cewka (rdzeń) - Rozmiar cewki: 40 mm
Cewka (rdzeń) - Typ cewki: zaślepiona
Cewka (rdzeń) - materiał cewki (pokrycie): PA (poliamid)
Cewka (rdzeń) - Klasa izolacji termicznej napędu: H
Cewka (rdzeń) - część mająca kontakt z medium Materiał rdzenia: stal nierdzewna
Cewka (rdzeń) - część mająca kontakt z medium Materiał wtyczki: stal nierdzewna
Cewka (rdzeń) - część stykająca się z medium Rura prowadząca rdzeń Materiał: stal nierdzewna
Cewka (rdzeń) - część stykająca się z medium Element prowadzący rdzeń 1 Materiał: PTFE (politetrafluoroetylen)
Cewka (rdzeń) - część stykająca się z medium Element prowadzący rdzeń 2 Materiał: PTFE (politetrafluoroetylen)
Cewka (rdzeń) - część mająca kontakt z medium Tuleja dystansowa Materiał: stal nierdzewna
Materiały - Zawór główny Materiał mający kontakt z medium: mosiądz
Tryb pracy - Przyłącze przewodu cieczy Liczba: 2
Tryb pracy - funkcja zaworu Liczba pozycji przełączania: 2
Tryb pracy - funkcja zaworu: A - w pozycji spoczynkowej zamknięty - przyłącze ciśnieniowe 1 (P/NC)A - w pozycji spoczynkowej zamknięty - przyłącze ciśnieniowe 1 (P/NC)
Dopuszczenia - Moc znamionowa: 10 W

Typ: 282985

Rodzaj produktu: Zawór regulacji ciśnienia proporcjonalny

Napięcie robocze: 24 V/DC

Materiał obudowy: mosiądz

Połączenie pneumatyczne: G 3/4

Maksymalne ciśnienie robocze: 10 bar

Zakres temperatury roboczej: -10 °C (min)

Minimalna temperatura robocza: -10 °C

Pobór mocy: 10 W

Numer katalogowy producenta: 282985

Minimalne ciśnienie robocze: 0.5 bar

Element uszczelniający: FKM

Funkcje pneumatyczne: 2/2 zamknięty monostabilny

Temperatura nośnika (zakres): -10 do 90 °C

Maksymalna temperatura medium: 90 °C

Minimalna temperatura medium: -10 °C

Płyn przeznaczony dla zaworu: woda

Średnica nominalna: 13 mm

Standardowe nominalne natężenie przepływu (qnN): 2.695 l/min

: IP65

Maksymalna temperatura otoczenia: 55 °C

Minimalna temperatura otoczenia: -10 °C

Obsługa: Sterowany serwomechanizmem

Współczynnik przepływu (Kv): 2.7 m³/h

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 3047014 Bürkert Zawór regulacji ciśnienia proporcjonalny 282985 6223 G 3/4 Średnica nominalna 13 mm Materiał obudowy mosiądz Ele

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3047014 Bürkert Zawór regulacji ciśnienia proporcjonalny 282985 6223 G 3/4 Średnica nominalna 13 mm Materiał obudowy mosiądz Ele

Opis

Zawór typu 6223 może być używany jako siłownik do regulacji dużych ilości cieczy. Niska histereza, wysoka powtarzalność i dobra czułość reakcji zapewniają dobre zachowanie podczas sterowania. Zawór zamyka się szczelnie. Podłączoną cewkę można łatwo wymienić.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.

Uwagi

Wartość kv jest przepływem wody przez zawór, podana w litrach na minutę przy ciśnieniu około 1 bara i temperaturze wody w zakresie od 5 - 30 °C do. Na wartość qnn jest wymiar do gazów w litrach na minutę.
