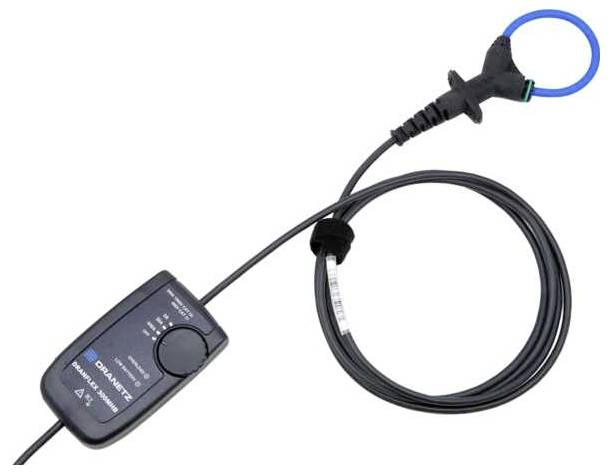

Camille Bauer DRANFLEX3003XLB24 czujnik prądu

Elastyczny czujnik prądu 3-fazowego 3... 3000 AAC, długość pętli 61... 122 cm. DRANFLEX to czujniki prądu przemiennego oparte na zasadzie Rogowskiego. Można je stosować do pomiaru prądu przemiennego o natężeniu do 3000 A lub 6000 A, podłączając je do odpowiedniego urządzenia pomiarowego (rejestratora danych, analizatora sieci itp.). . Elastyczne czujniki prądu 3-fazowego przeznaczone są do stosowania z HDPQ lub dowolnym przyrządem pomiarowym z wejściem pomiarowym 1,5 V AC i złączem Hypertronics. Potrafią mierzyć wszystkie 3 fazy jednocześnie i mogą być umieszczane wokół jednego lub kilku przewodników dowolnej konstrukcji (kable izolowane, szyny zbiorcze, rury). Do autonomicznej pracy wzmacniacza pomiarowego jest on zasilany przez wewnętrzne baterie. Szeroki zakres zastosowań, 3 zakresy pomiarowe 30/300/3000 A AC i szeroka szerokość pasma 10 Hz ... 20 kHz do analizy harmonicznych. Dokładny pomiar nawet przy niskich prądach dzięki szerokiemu zakresowi dynamiki i wysokiej czułości czujnika. Niewielki wpływ położenia przewodnika i minimalne zakłócenia ze strony pól zewnętrznych. Łatwy montaż w ograniczonej przestrzeni dzięki niewielkiemu przekrojowi czujnika 9,9 mm i smukłej zatyczce 13,6 mm – długość pętli 610 mm. Bezpieczna obsługa nawet w rękawicach ochronnych; otwieranie czujnika i ustawianie zakresu pomiarowego jedną ręką. Wyjątkowo długi czas pracy baterii – do 2000 godzin. Przewód połączeniowy w zestawie. Czujnik prądowy o stopniu ochrony IP65, wzmacniacz pomiarowy o stopniu ochrony IP40. Wysoki poziom bezpieczeństwa użytkownika, kategoria pomiarowa 1000 V CAT III, 600 V CAT IV i nieograniczona przeciążalność. Elastyczna głowica pomiarowa umożliwia pomiar prądu nawet w trudno dostępnych miejscach. Czujniki mogą być umieszczone wokół jednego lub więcej przewodów dowolnej konstrukcji (izolowane kable, szyny zbiorcze, rury). Do autonomicznej pracy wzmacniacza pomiarowego jest on zasilany przez wewnętrzne baterie. Szeroki zakres zastosowań, 3 zakresy pomiarowe 30 A/300 A/3000 A AC i szeroka szerokość pasma 10 Hz ... 10 kHz do analizy harmonicznych. Jednoczesny pomiar we wszystkich 3 fazach. Dokładny pomiar nawet przy niskich prądach dzięki szerokiemu zakresowi dynamiki i wysokiej czułości czujnika. Niewielki wpływ położenia przewodnika i minimalne zakłócenia ze strony pól zewnętrznych. Łatwy montaż w ograniczonej przestrzeni dzięki niewielkiemu przekrojowi czujnika 9,9 mm i smukłej zaślepce 13,6 mm. Bezpieczna obsługa nawet w rękawicach ochronnych; otwieranie czujnika i ustawianie zakresu pomiarowego jedną ręką. Wyjątkowo długi czas pracy baterii – do 1000 godzin. Zewnętrzne zasilanie do pomiarów długoterminowych za pomocą opcjonalnego zasilacza wtykowego. Czujnik prądowy o stopniu ochrony IP65, wzmacniacz pomiarowy o stopniu ochrony IP40. Wysoki poziom bezpieczeństwa dla użytkownika, kategoria pomiarowa 1000 V w CAT III, 600 V w CAT IV i nieograniczona przeciążalność. Specyfikacja funkcji Zakresy pomiarowe 30 A 300 A 3000 A Sygnał wyjściowy (AC) 50 mV/A 5 mV/A 0,5 mV/A Prąd szczątkowy/szum 8 mV rms 2 mV rms 2 mV rms Niepewność pomiaru (45 ... 65 Hz) ±1% ±0,1 A ±1% ±0,1 A ±1% ±1 A Przeciążalność nieograniczona Liniowość ±0,2% wartości mierzonej Szerokość pasma 10 Hz do 10 kHz (-1 dB) Błąd kąta fazowego< ±1° (45 ... (65 Hz) Min. impedancja obciążenia 100 kΩ dla określonej dokładności. Maksymalna długość pętli modelu. Numer artykułu DRANFLEX 3003 XBL: 61 cm, nr artykułu 193633; 91 cm, nr artykułu 193641; 122 cm, nr artykułu 193649. Elastyczne czujniki prądu - DRANFLEX 3003 XBL Instrukcja obsługi

Opis tego produktu został przetłumaczony automatycznie.
