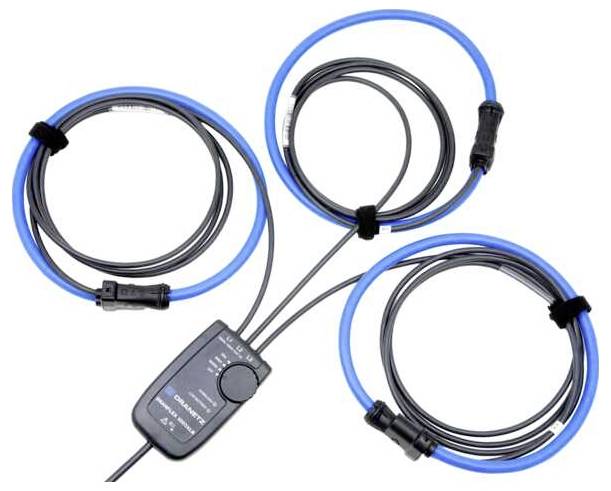

Camille Bauer DRANFLEX300MHB12 czujnik prądu

Elastyczne miniaturowe czujniki prądu przemiennego DRANFLEX 300MHB. Mikroczujnik prądu Rogowskiego umożliwia bezpieczny, precyzyjny i elastyczny pomiar zarówno na szynach zbiorczych, jak i w systemach dystrybucji energii. Szeroki zakres zastosowań, 3 zakresy pomiarowe 3 A/30 A/300 A AC i szeroka szerokość pasma 20 Hz ... 100 kHz do analizy mocy i sieci. Dokładny pomiar nawet przy niskich prądach dzięki szerokiemu zakresowi dynamiki i wysokiej czułości czujnika. Niewielki wpływ położenia przewodnika i minimalne zakłócenia ze strony pól zewnętrznych. Łatwy montaż w ograniczonej przestrzeni dzięki niewielkiemu przekrojowi czujnika wynoszącemu 6 mm. Bezpieczna obsługa nawet w rękawicach ochronnych; otwieranie czujnika i ustawianie zakresu pomiarowego jedną ręką. DRANFLEX 300MHB: Zewnętrzny zasilacz do pomiarów długotrwałych: – DRANETZ HDPQ: Zasilanie odbywa się za pośrednictwem HDPQ; nie są wymagane żadne dodatkowe akcesoria. Czujnik prądowy o stopniu ochrony IP50, wzmacniacz pomiarowy o stopniu ochrony IP40. Wysoki poziom bezpieczeństwa użytkownika, kategoria pomiarowa 1000 V w CAT III, 600 V w CAT IV i nieograniczona przeciążalność, zaprojektowany do pracy ciągłej. Za pomocą urządzenia DRANFLEX 300MHB można wykonywać pomiary bezpiecznie, precyzyjnie i elastycznie zarówno na szynach zbiorczych, jak i w systemie dystrybucji energii. Cewka szczególnie dobrze nadaje się do miejsc trudno dostępnych i wąskich. DRANFLEX to czujniki prądu przemiennego oparte na zasadzie Rogowskiego. Można je stosować do pomiaru prądu przemiennego o natężeniu do 300 A, podłączając je do odpowiedniego urządzenia pomiarowego (multimetru, rejestratora danych, analizatora mocy, oscyloskopu itp.). Elastyczna głowica pomiarowa umożliwia pomiar prądu nawet w trudno dostępnych miejscach. Czujniki mogą być umieszczone wokół jednego lub więcej przewodów dowolnej konstrukcji (izolowane kable, szyny zbiorcze, rury). Do autonomicznej pracy wzmacniacza pomiarowego jest on zasilany przez wewnętrzne baterie. Elastyczne czujniki prądowe DRANFLEX 300MHB mogą być używane do pomiarów długoterminowych przy użyciu zewnętrznego źródła zasilania. W przypadku DRANETZ HDPQ czujniki prądu DRANFLEX 300MHB są zasilane bezpośrednio z urządzenia. Nie jest wymagane zewnętrzne źródło zasilania. Szeroki zakres zastosowań, 3 zakresy pomiarowe 3 / 30 / 300 A AC i szerokie pasmo przenoszenia 20 Hz ... 100 kHz (±1 dB / 50 Hz) do analizy harmonicznych. Dokładny pomiar nawet przy niskich prądach dzięki szerokiemu zakresowi dynamiki i wysokiej czułości czujnika. Niewielki wpływ położenia przewodnika i minimalne zakłócenia ze strony pól zewnętrznych. Łatwy montaż w ograniczonej przestrzeni dzięki niewielkiemu przekrojowi czujnika wynoszącemu 6 mm. Bezpieczna obsługa nawet w rękawicach ochronnych; otwieranie czujnika i ustawianie zakresu pomiarowego jedną ręką. Czujnik prądowy o stopniu ochrony IP50, wzmacniacz pomiarowy o stopniu ochrony IP40. Wysokie bezpieczeństwo użytkownika, kategoria pomiarowa 1000 V @CAT III, 600 V @CAT IV i nieograniczona przeciążalność, zaprojektowany do pracy ciągłej. Zakresy pomiarowe: 3 A, 30 A, 300 A. Współczynnik skalowania: 20, 200, 2000. Czułość wyjściowa: 500 mV/A, 50 mV/A, 5 mV/A. Dokładność (50 ... 60 Hz) w warunkach odniesienia ±1% wartości mierzonej ±0,1 A ±1% wartości mierzonej ±0,5 A Szum 1,5 mV rms Podłączenie wyjściowe Złącze Hypertronics 4-pinowe Długość czujnika w zależności od modelu (numer części): DRANFLEX 300MHB/6 (193681): 16 cm DRANFLEX 300MHB/8 (193689): 22 cm DRANFLEX 300MHB/12 (193697): 32 cm Średnica czujnika (otwór zacisku) w zależności od modelu (numer części): DRANFLEX 300MHB/6 (193681): 50 mm DRANFLEX 300MHB/8 (193689): 70 mm DRANFLEX 300MHB/12 (193697): 100 mm . Elastyczne miniaturowe czujniki prądu przemiennego DRANFLEX 300MHB Instrukcja obsługi

Opis tego produktu został przetłumaczony automatycznie.
