CANopen Ixxat 020570-B

1 SI CANopen
Wtykowy moduł master/slave CANopen dla
Zdecentralizowane systemy peryferyjne SIMATIC® ET200S
Moduł 1 SI CANopen umożliwia podłączenie urządzeń CANopen do zdecentralizowanych systemów peryferyjnych SIMATIC ET200S.

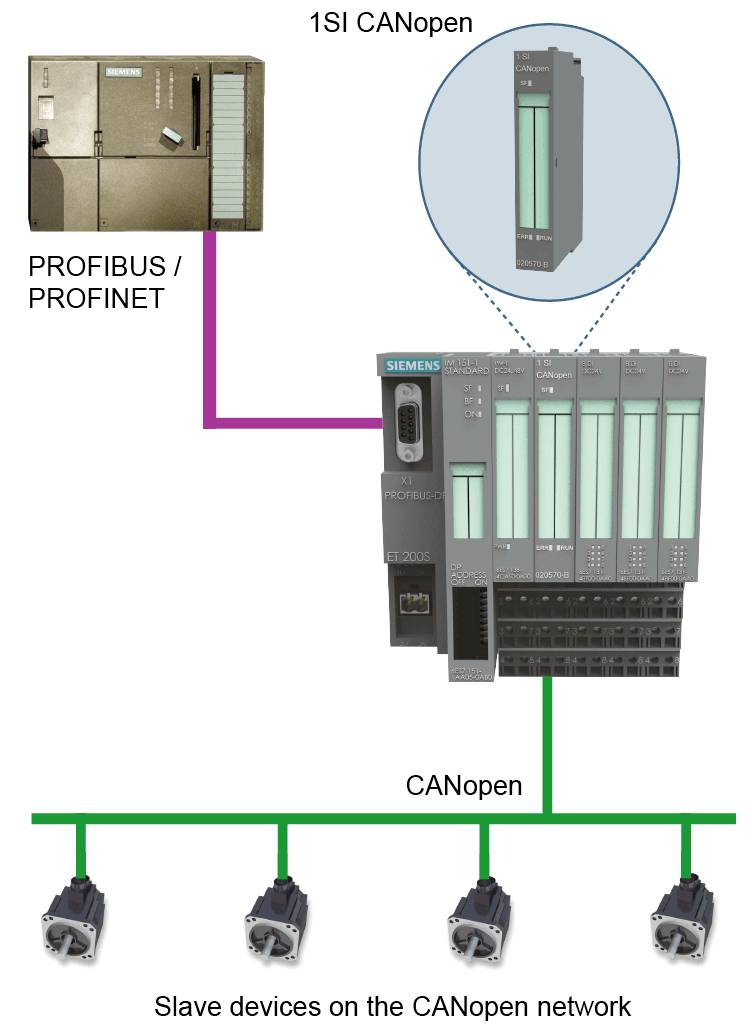

Dzięki zastosowaniu modułu 1 SI CANopen w systemie ET200S, sieci CAN/CANopen mogą być płynnie sterowane przez PROFIBUS lub PROFINET.
Moduł 1 SI CANopen umożliwia prostą integrację urządzeń SIMATIC w obszarach, w których używane są protokoły CANopen i inne oparte na CAN. PROFIBUS lub PROFINET steruje m.in. B. z serii S7, może więc współpracować bezpośrednio z urządzeniami (bramami) opartymi na CAN lub CANopen.
Moduł 1 SI CANopen jest obsługiwany przez wszystkie moduły interfejsu i jednostki centralnej SIMATIC ET200S, z wyjątkiem wersji Basic i Compact.

KONFIGURACJA KONFIGURACJA CANOPEN I INTEGRACJA Z PORTALEM TIA
Prosta integracja ze światem SIMATIC jest ważnym wymogiem przy rozszerzaniu systemu automatyki SIMATIC o urządzenia fieldbus, które nie są oparte na PROFIBUS
lub PROFINET. Aby spełnić to wymaganie, HMS umożliwia bezproblemową integrację modułu 1 SI CANopen z SIMATIC STEP 7 lub TIA Portal. Nagrywanie
Podłączoną sieć CANopen można intuicyjnie skonfigurować za pomocą opcjonalnego „Anybus Configuration Manager — CANopen”.
Jak tylko konfiguracja zostanie zakończona, konfigurację sieci CANopen można załadować i zapisać w PROFIBUS lub PROFINET PLC lub CPU systemu ET200S
potrzebami. Podczas wymiany modułu 1 SI CANopen wcześniej zapisaną konfigurację można załadować ze sterownika PLC do nowego modułu. Może to skrócić przestoje w
aplikacje o wysokiej dostępności są znacznie ograniczone. Moduł 1 SI CANopen może być również wymieniany podczas pracy.

TRYB MOŻE 2.0A PRZEZROCZYSTY CAN 2.0A FUNKCJONALNOŚĆ CANOPEN 1 SI
Dzięki przejrzystej funkcjonalności CAN, dowolne ramki CAN mogą być przesyłane ze sterownika PLC do wszystkich typów urządzeń CAN za pośrednictwem modułu 1 SI CANopen
niezależnie od powyższego protokołu CAN. Dodatkowo możliwe jest odbieranie predefiniowanych ramek CAN.
Podobnie jak CANopen, wiele protokołów fieldbus bazuje na CAN 2.0A. Dzięki obsłudze tej warstwy protokołu moduł 1 SI CANopen może być również używany, jeśli:
Sieć CAN nie obsługuje CANopen, ale przynajmniej obsługuje CAN 2.0A. W tym celu w module 1 SI CANopen musi być wyłączony tylko CANopen.
Aby ułatwić korzystanie z tej funkcji w PLC, HMS dodał dodatkowe bloki funkcyjne do modułu 1SI CANopen, dzięki czemu programiści PLC mogą korzystać z ramek CAN
być w stanie przetwarzać, a także generować bezpośrednio w programie PLC. Za pomocą tych bloków funkcyjnych można również zaimplementować protokoły CAN specyficzne dla klienta. Ponadto
możliwe jest również podłączenie urządzeń do sieci PROFIBUS lub PROFINET, które obsługują tylko protokół CAN specyficzny dla klienta.

OBSŁUGIWANE FUNKCJE W TRYBIE TRANSPARENTNEJ PUSZKI

· PLC może wysyłać i odbierać ramki CAN za pośrednictwem modułu CAN
· Dowolny protokół oparty na CAN z 11-bitowym identyfikatorem może być zaimplementowany po stronie urządzenia podrzędnego i kontrolowany przez PLC
· Dodatkowe bloki funkcyjne, dostępne z HMS, ułatwiają pracę w Step 7 lub TIA Portal
· Obsługuje standard "CAN 2.0A"
· Szybkość transmisji od 20 kbit/s do 1 Mbit/s dowolnie wybierana
· Brak funkcji CANopen w przezroczystym trybie „CAN 2.0A”
