Cewka obrotowa 24 V/DC 3.8 W Kendrion D 24-BOR-F-DS9420-24V DC 100 ED

Elektromagnes Kuhnke, cylindryczny magnes ze stalowym wałem, z nadrukiem specyfikacji technicznych, odpowiedni do zastosowań przemysłowych.

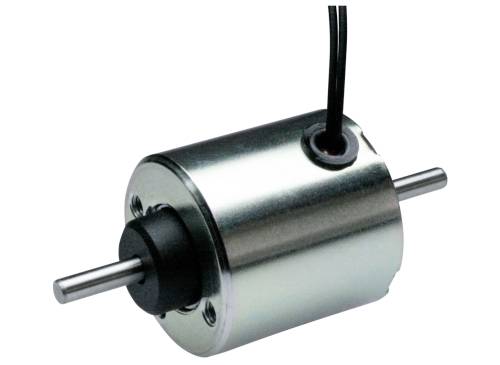

Srebrny, cylindryczny silnik elektryczny z czarnymi kablami i metalowymi osiami po obu stronach.

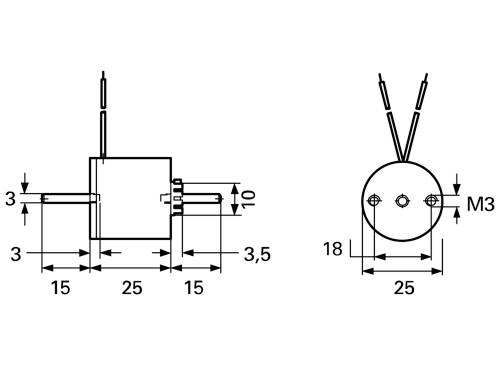

Rysunek techniczny elementu elektronicznego z wymiarami: szerokość 25 mm, wysokość 18 mm, głębokość boków 15 mm, otwór montażowy M3.

1/3

Rodzaj produktu

Cewka obrotowa

Połączenie komponentów

pasmo

Napięcie znamionowe

24 V/DC

Moc

3.8 W

Model katalogowy producenta

D 24-BOR-F-DS9420-24V DC 100 ED

Karta katalogowa (PDF)

Dostawa w pt. 30.10

Liczba

Sztuki

Suma (844,72 zł / Sztuka)

844,72 zł

1039,01 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Magnes obrotowy, D 24-BOR-F-DS9420-24VDC 100% ED

Dodatkowe informacje:

Dane techniczne

Podłączenie: linka
Początkowy moment obrotowy: 0,18 Ncm
Kąt obrotu: 45°
Czas włączenia: 100%
Moc: 3.8 W
Końcowy moment obrotowy: 0,44 Ncm
Napięcie znamionowe DC: 24 V
Sprężyna powrotna: Tak
Stała czasowa: 6 ms

Rodzaj produktu: Cewka obrotowa

Model katalogowy producenta: D 24-BOR-F-DS9420-24V DC 100 ED

Kształt obudowy: cylindryczny

Połączenie komponentów: pasmo

Długość kabla: 200 mm

Napięcie znamionowe: 24 V/DC

: 3.8 W

Maksymalna temperatura graniczna: +130 °C

Waga: 0.08135 kg

Cykl zasilania: 100 %

Zgodne z RoHS: Tak

Do pobrania

Karta katalogowa

Karta katalogowa 3168401 Cewka obrotowa 24 V/DC 3.8 W Kendrion D 24-BOR-F-DS9420-24V DC 100 ED

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3168401 Cewka obrotowa 24 V/DC 3.8 W Kendrion D 24-BOR-F-DS9420-24V DC 100 ED

Opis

Magnesy obrotowe typu Kuhnke D 2. Wersja standardowa, z końcówką wału po obu stronach, płynnie regulowaną sprężyną powrotną na końcu wału zgodnym z ruchem wskazówek zegara; Konstrukcja: cylindryczna, kąt obrotu: 45° lub 95°, napięcie znamionowe: 24 VDC, prąd znamionowy: 160 mA, rezystancja znamionowa: 151 Ohm, dopuszczalny względny cykl pracy (ED): 100%, przyłącza: żyły o długości 200 mm z wolnymi końcówki, stała czasowa: ok. 2,0 do 6,0 ms, napięcie probiercze: 1500 Veff., klasa izolacji: B, temperatura graniczna: +130°C, waga: ok. 75 g. Dane techniczne (typ, kąt obrotu (Dw), moment początkowy (Ad), moment końcowy (Ed)): D 24-BOR-F-DS9420-24VDC, Dw 45°, Ad 0,18, Ed 0,44 Ncm
