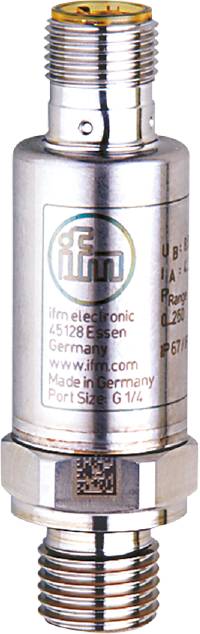

Czujnik ciśnienia ifm Electronic PT5443, 0 MPa do 4 MPa, M12, 1 szt.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Czujnik ciśnienia
Złącze czujnika
M12
Typ czujnika
nadmiar ciśnienia
Zakres pomiarowy (ciśnienie) (maks.)
4 MPa
Maksymalne napięcie robocze
36 V/DC
Karta katalogowa (PDF)
Ilość (sztuka)
Oszczędzasz
Cena opakowania (Cena netto)
1
-
828,46 zł
3
2% = 20,22 zł
808,24 zł
5
3% = 28,26 zł
800,20 zł
10
4% = 33,64 zł
794,82 zł
Rabaty ilościowe różnią się w zależności od sprzedawcy
Oszczędzasz 0,00 zł
Liczba
Suma (828,46 zł / Sztuka)
828,46 zł
1019,01 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
14 dni na zwrot w cenie
Cechy produktu
Czujnik ciśnienia
- Niezawodny zapis ciśnienia w systemie w zastosowaniach przemysłowych
- Wysoka odporność na wstrząsy i wibracje
- Bardzo dobra powtarzalność i mała odchyłka charakterystyki
- Oczekiwana żywotność ponad 60 milionów cykli drukowania
- Kompaktowa i solidna obudowa ze stali nierdzewnej do stosowania w ograniczonych przestrzeniach instalacyjnych
Dane techniczne
- Prąd wyjścia analogowego [mA]: 4...20
- Liczba wyjść analogowych: 1
- Liczba wejść i wyjść: Liczba wyjść analogowych: 1
- Wytrzymałość na ściskanie [MPa]: 10
- Wytrzymałość na ściskanie [psi]: 1450
- Charakterystyczne odchylenie krzywej:< ±0,5; (w tym dryft wkręcania, błędy punktu zerowego i zakresu, nieliniowość, histereza)
- Zakres procentowy odchylenia liniowości:< ± 0,1 (BFSL) /< ±0,2 (LS)
- Zakres pomiarowy [MPa]: 0...4
- Min. ciśnienie rozrywające [MPa]: 80
- Temperatura otoczenia-1 [°C]: -40...90
- Zakres procentowy powtarzalności:< ±0,05; (podczas wahań temperatury< 10 tys.)
- Moment dokręcania [Nm]: 25...35; (zalecany moment obrotowy; zależny od smarowania, uszczelnienia i obciążenia ciśnieniowego)
- Zastosowanie: do zastosowań przemysłowych
- Sygnał wyjściowy: sygnał analogowy
- Czas opóźnienia gotowości [s]:< 0,1
- Napięcie robocze [V]: 8,5...36 DC
- Uszczelnienie przyłącza procesowego: FKM (DIN EN ISO 1179-2)
- Obecny element przepustnicy: nie (można doposażyć)
- Rodzaj ciśnienia względnego
- Wytrzymałość na ściskanie [bar]: 100
- Dyrektywa w sprawie urządzeń ciśnieniowych: Dobra Praktyka Inżynierska; nadaje się do mediów grupy płynów 2; Media grupy płynów 1 na zamówienie
- Łączne wyniki: 1
- Masa [g]: 59 000
- Odchylenie histerezy:< ±0,2
- Odporność na zwarcia: tak
- Temperatura przechowywania [°C]: -40...100
- Stabilność długoterminowa:< ±0,1; (na 6 miesięcy)
- Maks. obciążenie [Ω]: (Ub – 8,5 V) / 21,5 mA; @8,5 V= 0; @12V maks. 160 ; @24V maks. 720
- Media: Media płynne i gazowe
- Temperatura medium [°C]: -40...90
- Zakres pomiarowy [bar]: 0...40
- Zakres pomiarowy [psi]: 0...580
- Min. ciśnienie rozrywające [bar]: 800
- Min. ciśnienie rozrywające [psi]: 11600
- Min. cykle drukowania: 60 milionów; (przy 1,2-krotnym ciśnieniu nominalnym)
- Min. rezystancja izolacji [MΩ]: 100; (500 V prądu stałego)
- MTTF: 784
- Przyłącze procesowe: Przyłącze gwintowane G 1/4 z gwintem zewnętrznym (DIN EN ISO 1179-2)
- Stopień ochrony: IP 67; IP69K
- Klasa ochrony III
- Czas reakcji na krok wyjście analogowe [ms]: 1
- Złącze wtykowe: Układ pinów: 0180 - Złącze wtykowe: 1 x M12; Kodowanie: A
- Punkt zerowy i zakres współczynnika temperaturowego:< 0,1 (-25...90°C) /< 0,2 (-40...-25°C)
- Odporność na przeciążenie: tak
- Wytrzymałość na próżnię [mbar]: -1000
- Ochrona przed nieprawidłowością biegunową tak
- Materiały mające kontakt z medium: 1.4542 (stal nierdzewna / 17-4 PH / 630)
- Rodzaj produktu
Czujnik ciśnienia
- Model katalogowy producenta
PT5443
- Złącze czujnika
M12
- Typ czujnika
nadmiar ciśnienia
- Minimalny sygnał wyjściowy
4 mA
- Maksymalny sygnał wyjściowy
20 mA
- Zakres pomiarowy (ciśnienie) (min.)
0 MPa
- Zakres pomiarowy (ciśnienie) (maks.)
4 MPa
- Zakres pomiarowy (ciśnienie)
0 MPa do 4 MPa
- Minimalne napięcie robocze
8.5 V/DC
- Maksymalne napięcie robocze
36 V/DC
- Zasilanie (zakres)
8.5 - 36 V/DC
- Rodzaj styku
Analog
IP67/IP69K
- Złącze węża
G1/4 AG
- Minimalna temperatura
-40 °C
- Maksymalna temperatura
90 °C
- Waga
0.0570 kg
- Zawartość
1 szt.
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3319532 Czujnik ciśnienia ifm Electronic PT5443, 0 MPa do 4 MPa, M12, 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3319532 Czujnik ciśnienia ifm Electronic PT5443, 0 MPa do 4 MPa, M12, 1 szt.
Opis
ifm PT5443 Elektroniczny czujnik ciśnienia
