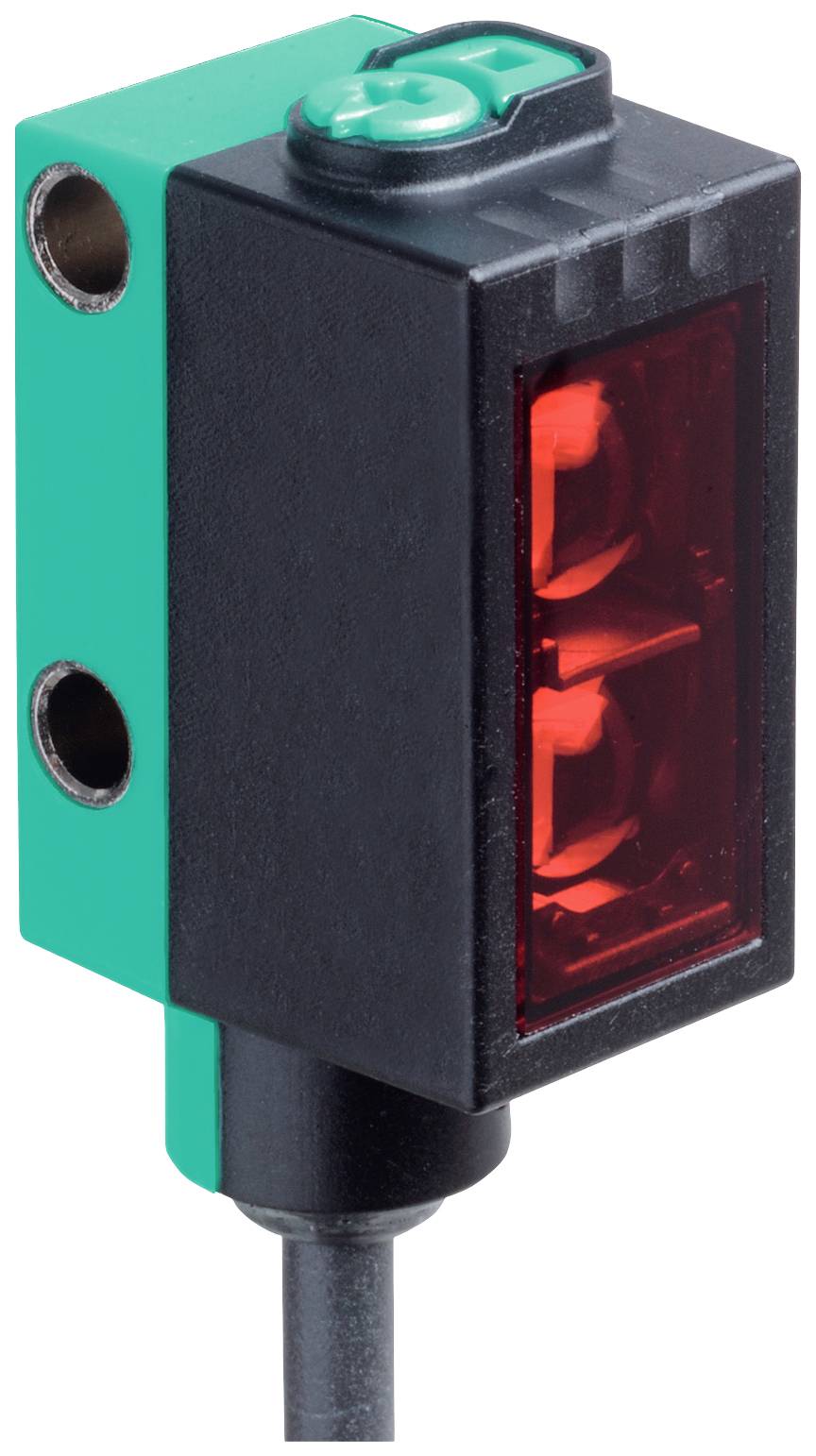

Czujnik dyfuzyjny Pepperl+Fuchs OBT100-R101-2EP-IO-0,3M-V31-L 267075-100238 Przełącznik (Jasność / Ciemność) 1 szt.
EAN:
Numer producenta
Numer produktu
Opakowanie
sztuka
Rodzaj produktu
Czujnik dyfuzyjny
Funkcje fotokomórki
Przełącznik (Jasność / Ciemność)
Maksymalne napięcie robocze
30 V/DC
Złącze czujnika
M8, 4 pin
Karta katalogowa (PDF)
Liczba
Suma (804,07 zł / Sztuka)
804,07 zł
989,01 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Opakowanie
sztuka
- Rodzaj produktu
Czujnik dyfuzyjny
- Model katalogowy producenta
OBT100-R101-2EP-IO-0,3M-V31-L
- Funkcje fotokomórki
Przełącznik (Jasność / Ciemność)
- Minimalne napięcie robocze
10 V/DC
- Maksymalne napięcie robocze
30 V/DC
- Zasilanie (zakres)
10 - 30 V/DC
- Czas reakcji
300 µs
- Wyjście czujnika
NPN, otwarty
NPN, zamknięty
PNP, Otwierający
PNP, Zamykający
- Częstotliwość przełączania
1650 Hz
- Złącze czujnika
M8, 4 pin
- Długość kabla
0.3 m
- Materiał obudowy
poliwęglan
- Specyfikacja materiału
Poliwęglan
- Rodzaj nadajnika
Dioda lasera
- Klasa lasera
1
- Długość fali
680 nm
100 mm
- Specyfikacja czujnika
z tłumieniem tła
- Minimalna temperatura
-40 °C
- Maksymalna temperatura
60 °C
- Szerokość produktu
13.9 mm
- Wysokość produktu
33.8 mm
- Głębokość produktu
18.3 mm
- Wymiary
(S x W x G) 13.9 x 33.8 x 18.3 mm
- Zawartość
1 szt.
- Funkcja ładowania bezprzewodowego
Nie
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 2627706 Czujnik dyfuzyjny Pepperl+Fuchs OBT100-R101-2EP-IO-0,3M-V31-L 267075-100238 Przełącznik (Jasność / Ciemność) 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2627706 Czujnik dyfuzyjny Pepperl+Fuchs OBT100-R101-2EP-IO-0,3M-V31-L 267075-100238 Przełącznik (Jasność / Ciemność) 1 szt.
Opis
Zakres skanowania: 7 ... 100 mm, emiter światła: dioda laserowa, rodzaj światła: czerwone, światło naprzemienne, wyjście sygnału: 2 wyjścia push-pull, odporne na zwarcie, zabezpieczone przed odwrotną polaryzacją, odporne na przepięcia, typ interfejsu: IO-Link (przez C/Q = pin 4), rodzaj przełączania: można przełączać rodzaj przełączania czujnika. Stan dostawy to: C/Q - Pin4: styk NPN NO / przełączanie światła, PNP styk NC / przełączanie na ciemno, IO-Link /Q - Pin2: styk NPN NC / przełączanie na ciemno, PNP NO styk / przełączanie światła, połączenie: stałe przewód 300 mm ze złączem M8 x 1,4 -pin, napięcie pracy: 10 ... 30 V DC, temperatura otoczenia: -40 ... 60°C ( -40... 140 °F), kabel stały -25 ... 60 °C (-13 ... 140 ° F), elastyczny kabel nie nadaje się do łańcuchów holowniczych
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Charakterystyka
- Ogólne dane
- Zakres skanowania: 7 ... 100 mm.
- Zakres skanowania min.: 7 ... 25 mm
- Zakres skanowania maks.: 7 ... 100 mm.
- Zakres ustawień: 25 ... 100 mm.
- Obiekt referencyjny: standardowy biały, 100 mm x 100 mm
- Emiter światła: dioda laserowa
- Rodzaj światła: czerwone, zmienne światło
- Charakterystyka lasera
- Uwaga: ŚWIATŁO LASEROWE, NIE PATRZ W PROMIEŃ!
- Klasa lasera 1
- Długość fali: 680nm
- Rozbieżność wiązki:> 5 mrad d63< 1 mm w zakresie 150 mm ... 250 mm
- Czas trwania impulsu: 3 µs
- Częstotliwość powtarzania: ok. 13 kHz
- Maksymalna energia impulsu: 10,4 nJ
- Różnica czerni/bieli (6%/90%):< 5% przy 80mm
- Średnica plamki świetlnej:< 1 mm w odległości 60 mm
- Kąt rozwarcia: ok. 0,3 °
- Zewnętrzny limit światła: EN 60947-5-2: 40000 luksów
- Funkcjonalne cechy bezpieczeństwa
- MTTF tj : 560 lat
- Żywotność (T M ): 20 lat
- Pokrycie diagnostyczne (DC): 0%
- Wskaźniki/kontrolki
- Wyświetlacz roboczy: zielona dioda LED: | świecenie statyczne — włączenie zasilania | miga (4 Hz) - zwarcie | miganie z krótką przerwą (1 Hz) - tryb IO-Link
- Wyświetlacz funkcji: żółta dioda LED: | nieruchome włączone — wykryto obiekt | static off - obiekt nie został wykryty
- Sterowanie: przełącznik jasny/ciemny
- Sterowanie: regulator zakresu wykrywania
- dane elektryczne
- Napięcie robocze: 10 ... 30 V DC
- Tętnienie: 10% maks.
- prąd jałowy:< 20 mA przy napięciu zasilania 24 V
- Klasa ochrony III
- Interfejs
- Typ interfejsu: IO-Link (przez C/Q = Pin 4)
- Profil urządzenia: inteligentny czujnik
- Szybkość transmisji: COM2 (38,4 kb/s)
- Wersja IO-Link: 1.1
- Minimalny czas cyklu: 2,3 ms
- Szerokość danych procesowych: Wejście danych procesowych 1 bit | Wyjście danych procesowych 2 bity
- Obsługa trybu SIO: tak
- Identyfikator urządzenia: 0x110603 (1115651)
- Zgodny typ portu głównego: A
- Wyjście
- Typ przełączania: Można przełączać typ przełączania czujnika. Status dostawy to: | C/Q - Pin4: NPN normalnie otwarty / przełączanie światła, PNP normalnie zamknięty / przełączanie ciemności, IO-Link | /Q-Pin2: NPN normalnie zamknięte/ciemne przełączanie, PNP normalnie otwarte/przełączanie światła
- Wyjście sygnałowe: 2 wyjścia push-pull, odporne na zwarcie, zabezpieczone przed odwrotną polaryzacją, odporne na przepięcia
- Napięcie przełączania: maks. 30 V DC
- Prąd przełączania: maks. 100 mA, obciążenie rezystancyjne
- Kategoria użytkowania: DC-12 i DC-13
- Spadek napięcia: ≤ 1,5 V DC
- Częstotliwość przełączania 1650 Hz.
- Czas odpowiedzi: 300 µs
- konformizm
- Interfejs komunikacyjny: IEC 61131-9
- Norma produktu: EN 60947-5-2
- Bezpieczeństwo lasera: EN 60825-1:2014
- Aprobaty i Certyfikaty
- Aprobata UL: E87056, wykaz cULus, zasilacz „Klasy 2”, Type Rating 1
- Zatwierdzenie FDA: IEC 60825-1:2007 Zgodne z 21 CFR 1040.10 i 1040.11 z wyjątkiem odchyleń zgodnie z Laser Notice No. 50, z dnia 24 czerwca 2007 r.
- Warunki otoczenia
- Temperatura otoczenia: Od -40... 60°C ( -40... 140 °F) , kabel stały | -25 ... 60 °C (-13 ... 140 ° F), elastyczny kabel nie nadaje się do łańcuchów holowniczych
- Temperatura przechowywania: -40 ... 70 °C (-40 ... 158 °F)
- dane mechaniczne
- Szerokość obudowy: 13,9 mm
- Wysokość koperty: 33,8 mm
- Głębokość koperty: 18,3 mm
- Stopień ochrony: IP67 / IP69 / IP69K
- Połączenie: kabel stały 300 mm ze złączem M8 x 1, 4-pin
- Materiał
- Obudowa: PC (poliwęglan)
- Emisja światła: PMMA
- Masa ok. 17 g
- Długość kabla: 0,3 m
