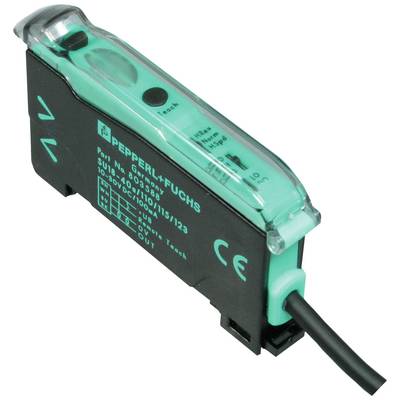

Czujnik światłowodowy Pepperl+Fuchs SU18-40a/110/115/126a 803586, 1 szt.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Czujnik światłowodowy
Minimalne napięcie robocze
10 V/DC
Maksymalne napięcie robocze
30 V/DC
Model katalogowy producenta
SU18-40a/110/115/126a
Zawartość
1 szt.
Karta katalogowa (PDF)
Liczba
Suma (698,37 zł / Sztuka)
698,37 zł
859,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Rodzaj produktu
Czujnik światłowodowy
- Model katalogowy producenta
SU18-40a/110/115/126a
- Zawartość
1 szt.
- Specyfikacja czujnika
wskaźnik LED
- Minimalne napięcie robocze
10 V/DC
- Maksymalne napięcie robocze
30 V/DC
- Zasilanie (zakres)
10 - 30 V/DC
- Rodzaj styku
antywalentny
- Maksymalne napięcie przełączania
30 V/DC
- Maksymalne natężenie przełączania
100 mA
- Połączenie komponentów
przewód z wolnym końcem
IP50
- Minimalna temperatura
-10 °C
- Maksymalna temperatura
55 °C
- Długość produktu
62.3 mm
- Szerokość produktu
9 mm
- Wysokość produktu
34.5 mm
- Wymiary
(D x S x W) 62.3 x 9 x 34.5 mm
- Funkcja ładowania bezprzewodowego
Nie
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 2627293 Czujnik światłowodowy Pepperl+Fuchs SU18-40a/110/115/126a 803586, 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2627293 Czujnik światłowodowy Pepperl+Fuchs SU18-40a/110/115/126a 803586, 1 szt.
Opis
Zakres skanowania: do 150 mm (KLR-C02-2,2-2,0-K146), źródło światła: LED, rodzaj światła: czerwone, światło zmienne, 660 nm, wyjście sygnału: 1 wyjście push-pull NPN/ PNP, odporny na zwarcie, rodzaj przełączania: przełączanie na światło/ciemność, przełączane, podłączenie: kabel 2 m, 4 x 0,14 mm2, PVC, napięcie robocze: 10 ... 30 V DC, temperatura otoczenia: -10 ... 55 °C (+14 ... 131 °F)
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Charakterystyka
- Ogólne dane
- Zakres skanowania: do 150 mm (KLR-C02-2.2-2.0-K146)
- Zasięg: do 450 mm (KLE-C01-2.2-2.0-K116)
- Emiter światła: LED
- Rodzaj światła: czerwone, zmienne światło, 660 nm
- Zewnętrzny limit światła: 10000 luksów
- Funkcjonalne cechy bezpieczeństwa
- MTTF tj : 690 lat
- Żywotność (T M ): 20 lat
- Pokrycie diagnostyczne (DC): 0%
- Wskaźniki/kontrolki
- Wskazanie pracy: zielona dioda LED, świeci statycznie zasilanie, wskazanie niskiego napięcia: zielona dioda LED pulsująca (ok. 0,8 Hz), zwarcie: zielona dioda LED migająca (ok. 4 Hz)
- Wskazanie funkcji: żółta dioda LED: świeci statycznie stan przełączenia, miga, gdy rezerwa funkcjonalna nie jest osiągnięta
- Elementy obsługi: przycisk programowania | Przełącznik suwakowy 2 pozycje: przełączanie na jasno/ciemno | Przełącznik suwakowy 3 pozycje: funkcje timera - timer wyłączony, opóźnienie włączenia 40 ms, opóźnienie wyłączenia 40 ms | Przełącznik suwakowy 3 pozycje: tryb pracy - normalny, wysoka prędkość przełączania, wysoka rozdzielczość
- dane elektryczne
- Napięcie robocze: 10 ... 30 V DC
- Tętnienie: 10%
- Prąd jałowy: ≤ 30 mA
- Wyjście
- Wyjście przedawaryjne: 1 wyjście push-pull NPN/PNP, odporne na zwarcie
- Tryb przełączania: przełączanie jasno / ciemno
- Wyjście sygnału: 1 wyjście push-pull NPN/PNP, odporne na zwarcie
- Napięcie przełączania: maks. 30 V DC
- Prąd przełączania: maks. 100 mA, obciążenie rezystancyjne
- Spadek napięcia: ≤ 2 V DC przy 100 mA ; ≤ 0,7 V przy 10 mA
- Częstotliwość przełączania: tryb standardowy: 3 kHz, tryb szybki: 6 kHz, wysoka rozdzielczość: 500 Hz
- Czas odpowiedzi: tryb standardowy: 160 µs, tryb szybki: 80 µs, wysoka rozdzielczość: 1 ms
- Dokładność powtarzania: ≤ 0,5% ustawionego zakresu skanowania
- Zgodność ze standardami i wytycznymi
- Zgodność ze standardami
- Norma wyrobu: EN 60947-5-2:2007 | IEC 60947-5-2:2007
- Aprobaty i Certyfikaty
- Aprobata UL: na liście cULus, źródło zasilania klasy 2, obudowa typu 1
- Atest CCC: Produkty o maksymalnym napięciu roboczym ≤36 V nie wymagają aprobaty i dlatego nie są opatrzone etykietą CCC.
- Warunki otoczenia
- Temperatura otoczenia: Od -10... 55 °C (+14 ... 131 °F)
- Temperatura przechowywania: od -20 °C ... 70 °C (-4 ... 158 °F)
- dane mechaniczne
- Szerokość obudowy: 9 mm
- Wysokość koperty: 34,5 mm
- Głębokość obudowy: 62,3 mm
- Stopień ochrony: IP50
- Połączenie: kabel 2 m, 4 x 0,14 mm 2 , PCV
- Materiał
- Obudowa: PC
- Masa: 45g
