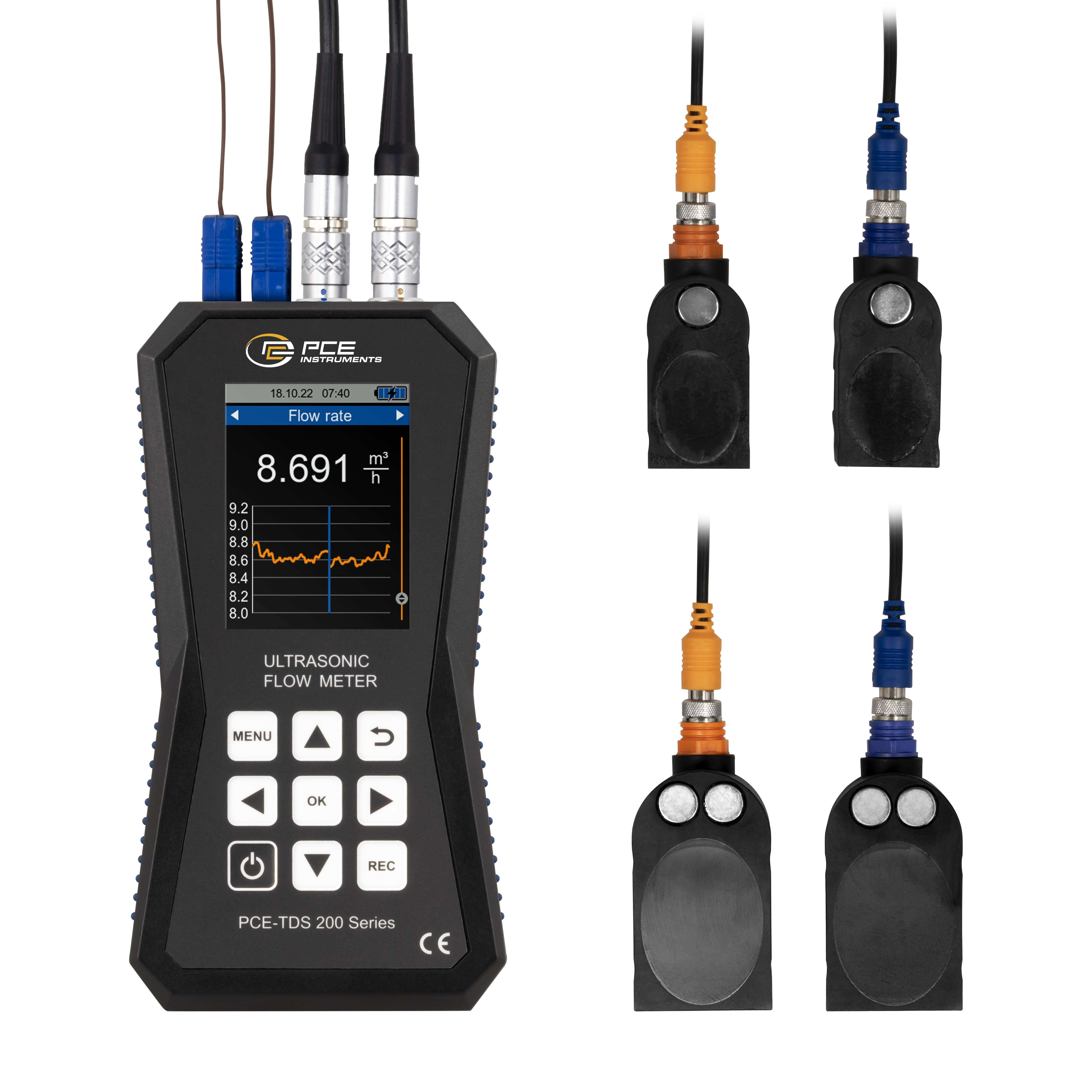

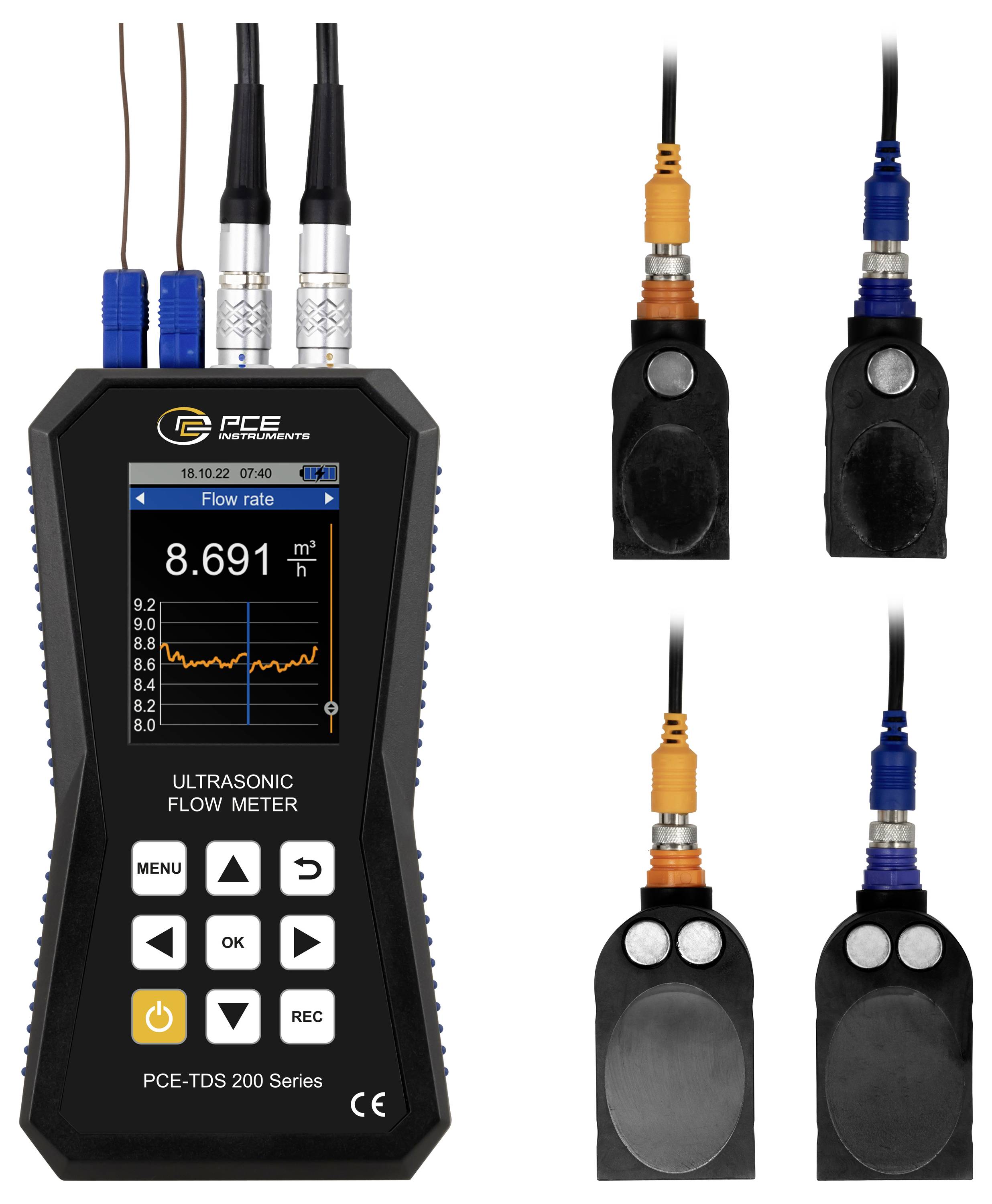

Czujnik ultradźwiękowy PCE Instruments PCE-TDS 200+ ML, 5 V, 0 - 32 m/s, 1 szt.

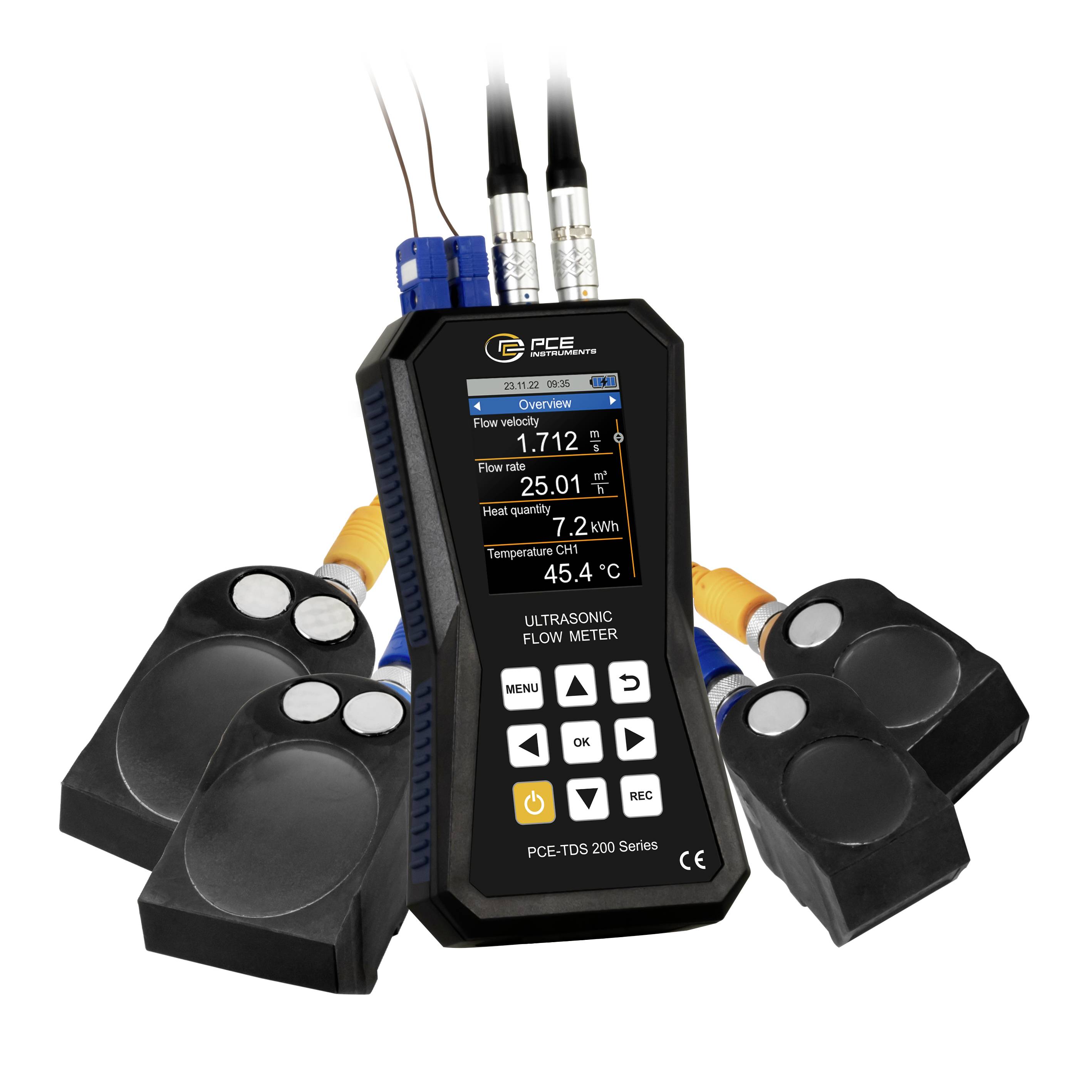

Przepływomierz ultradźwiękowy ma zakres pomiarowy ±32 m/s. Z dokładnością ±1,5% wartości pomiarowej. W przypadku średnicy rury DN ≥50, ±3,5 % wartości pomiarowej. Dla średnicy rury DN <50 i powtarzalności ±0,5 % wartości pomiarowej przepływomierz ultradźwiękowy jest szczególnie precyzyjnym urządzeniem pomiarowym. Dostępna jest pomoc instalacyjna do montażu czujników na przepływomierzu ultradźwiękowym. Jakość sygnału przepływomierza ultradźwiękowego jest przedstawiona graficznie w pomocy instalacyjnej. Dodatkowo jest graficznie pokazane, czy czujniki przepływomierza ultradźwiękowego są ustawione we właściwej odległości od siebie. W celu przeprowadzenia pomiaru przepływu za pomocą przepływomierza ultradźwiękowego, po wprowadzeniu specyfikacji rury i medium, wyświetlana jest prędkość przepływu, przepływ objętościowy oraz objętość. Podczas wyświetlania zmierzonych wartości przepływomierz ultradźwiękowy ma do dyspozycji szeroką gamę jednostek. Na przykład: m³, l, gal, igl, mgl, cf, bal, ib i ob. Podczas pomiaru istnieje możliwość rejestracji mierzonych wartości za pomocą funkcji rejestratora danych na przepływomierzu ultradźwiękowym. Dla przepływomierza ultradźwiękowego można ustawić warunki startu i zatrzymania oraz interwał przechowywania od 1 sekundy do 12 godzin. W przypadku przepływomierza ultradźwiękowego punkt pamięci zawiera jednorazowo wszystkie mierzone zmienne. Zmierzone wartości zapisywane są we wbudowanej pamięci przepływomierza ultradźwiękowego o pojemności 32 GB. Na przepływomierzu ultradźwiękowym można zapisać 10 milionów punktów pomiarowych.Dzięki opcjonalnemu oprogramowaniu zarejestrowane wartości pomiarowe mogą być odczytane przez przepływomierz ultradźwiękowy. W celu analizy zmierzone wartości z przepływomierza ultradźwiękowego można wyświetlić w formie tabelarycznej lub graficznej. W celu dalszego przetwarzania zmierzonych wartości z przepływomierza ultradźwiękowego można je wyeksportować w formacie pliku .csv. Alternatywnie, za pomocą oprogramowania można utworzyć raport w formacie PDF. W celu uproszczenia obsługi przepływomierz ultradźwiękowy można ustawić za pomocą oprogramowania. Dzięki oprogramowaniu możliwy jest również podgląd na żywo mierzonych wartości z przepływomierza ultradźwiękowego. Do określenia ilości ciepła przepływomierzem ultradźwiękowym potrzebne są dodatkowo dwie termopary. Są one dostępne z PCE-TDS 200+. Dwie termopary z przepływomierza ultradźwiękowego są podłączone do zasilania i powrotu systemu rur. Na podstawie różnicy temperatur i zmierzonego natężenia przepływu przepływomierz ultradźwiękowy może określić ilość ciepła. W razie potrzeby przepływomierz ultradźwiękowy może obliczać i wyświetlać koszty na jednostkę ciepła jednocześnie podczas pomiaru. Dzięki temu przepływomierz ultradźwiękowy znajduje zastosowanie np. przy sprawdzaniu instalacji grzewczych.Kolorowy wyświetlacz LCD przepływomierza ultradźwiękowego ma rozmiar 2,8 cala i dlatego jest łatwy do odczytania. Opcjonalnie przepływomierz ultradźwiękowy może być wyposażony w świadectwo wzorcowania ISO lub DAkkS. CZUJNIK PCE-TDS 200MŚrednia para czujników do rur o średnicach DN 50 … 700 / 57 … 720 mm. Nadaje się do pomiaru przepływu w rurach średniej wielkości. Dzięki wbudowanym magnesom na czujnikach przepływomierza ultradźwiękowego można je przymocować do rur żelaznych. Alternatywnie czujniki można zamontować na rurze za pomocą odłączanych opasek kablowych. Odporność na temperaturę wynosi od -30 ... 160 °C.CZUJNIK PCE-TDS 200 L.Duża para czujników do rur o średnicach DN 300 ... 6000 Ta para czujników nadaje się zatem do szczególnie dużych rur. Czujniki można przymocować do przepływomierza ultradźwiękowego za pomocą odłączanych opasek kablowych. Dzięki wbudowanym magnesom czujniki można przymocować do rur z metalem żelaznym. Czujniki mają wymiary 91 x 52 x 44 mm.
