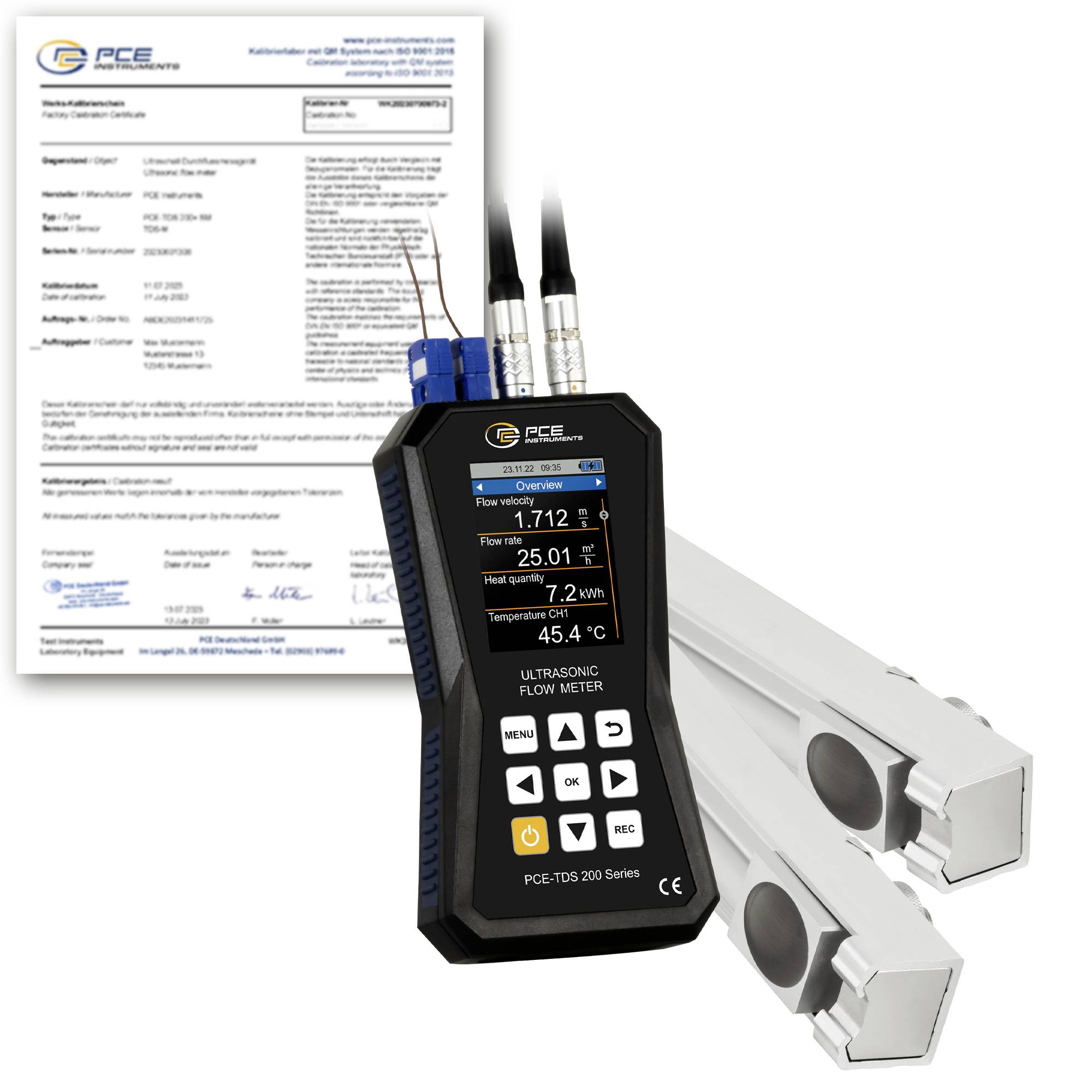

Czujnik ultradźwiękowy PCE Instruments PCE-TDS 200+ MR-ICA, 5 V, 0 - 32 m/s, 1 szt.
EAN:
Numer producenta
Numer produktu
Opakowanie
pudełko
Rodzaj produktu
Czujnik ultradźwiękowy
Minimalne napięcie robocze
5 V
Maksymalne napięcie robocze
5 V
Maksymalny zakres pomiarowy
32 m/s
Karta katalogowa (PDF)
Liczba
Suma (15 608,94 zł / Sztuka)
15 608,94 zł
19 199,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Cechy produktu
PROFESSIONAL. CALLIBATED. EQUIPMENT. PCE-TDS 200+ MR-ICA
- Przepływomierz ultradźwiękowy z pamięcią 32 GB na 10 milionów punktów pomiarowych
- Zakres pomiarowy ±32 m/s
- Powtarzalność ± 0,5 % odczytu
- Różne sondy pomiarowe
- indywidualnie ustawiane progi alarmowe
- Wyświetlacz LCD 2,8 cala
- Do wszystkich mediów
- Interfejs USB do transmisji danych
- opcjonalne oprogramowanie do analizy mierzonych wartości
- Pomiar ciepła
- w tym certyfikat kalibracji ISO
Dodatkowe informacje:
Dane techniczne
- Zakres pomiaru przepływu ±32 m/s.
- Rozdzielczość: 0,001 m/s
- Dokładność
- DN ≥50 mm: ±1,5% wartości pomiarowej dla prędkości > 0,3 m/s
- DN <50 mm: ±3,5% wartości pomiarowej dla prędkości > 0,3 m/s.
- Powtarzalność ± 0,5 % odczytu
- PCE-TDS 200 CZUJNIK MR, para czujników
- Średnica rury DN 50 … 700 / 57 … 720 mm
- Odporność na temperaturę -30 … 160 °C
- Metoda pomiaru Z, V, N, W
- Średnie
- Woda
- Woda morska
- Oil
- Ropa naftowa
- Metanol
- Etanol
- Olej napędowy
- Benzyna
- Nafta
- Niestandardowe (ręczne wprowadzenie prędkości dźwięku ze średniej)
- Wszystkie ciecze z zanieczyszczeniami <5%
- Materiał rurowy
- Miedź
- Stal FE
- Stal szlachetna VA
- Aluminiowy AL
- Mosiądz ME
- Żeliwo CI
- Żelazo FE
- Nikiel NI
- Tytan TI
- Cynk ZI
- Akryl AC
- Polietylen (PE)
- polipropylen (PP)
- Polichlorek winylu (PCW)
- Nylon NY
- Definiowana przez użytkownika (ręczne wprowadzanie transveralnej prędkości dźwięku materiału rury)
- wewnętrzna wyściółka rury
- Bez wyściółki
- Niestandardowy
- Źywica epoksydowa
- Guma
- Zaprawa murarska
- Polistyren PS
- Polietylen (PE)
- Politetrafluoroetylen PTFE
- Poliuretan PU
- polipropylen (PP)
- Zdefiniowane przez użytkownika (ręczne wprowadzenie wzdłużnej prędkości dźwięku wewnętrznej okładziny rury)
- Parametry pomiarowe prędkości przepływu, przepływu objętościowego i objętości
- Jednostki (wymiary) mm, in
- Jednostki (prędkość przepływu) m/s, ft/s
- Jednostki (przepływ objętościowy) m³, l, gal, igl, mgl, cf, bal, ib, ob
- Specyfikacja czasu Sekundy, minuty, godziny, dni
- Jednostki (objętości) m³, l, gal, igl, mgl, cf, bal, ib, ob
- Pomiar temperatury
- Dokładność zakresu pomiarowego
- Typ B: 600 ... 1800 °C Typ B: ±(0,5 % + 3 °C)
- Typ E: -100 ... +900 °C Typ E: ±(0,4 % + 1 °C)
- Typ J: -100 ... 1150 °C Typ J: ±(0,4 % + 1 °C)
- Typ K: -100 ... +1370 °C Typ K: ±(0,4 % + 1 °C)
- Typ N: -100 ... + 1150 °C Typ N: ±(0,4 % + 1 °C)
- Typ R: 0 ... 1700 °C Typ R: ±(0,5 % + 3 °C)
- Typ S: 0 ... 1500 °C Typ S: ±(0,5 % + 3 °C)
- Typ T: -100 ... +400 °C Typ T: ±(0,4 % + 1 °C)
- Rozdzielczość: 0,1°C
- Możliwość podłączenia termoelementów B, E ,J ,K ,N ,R ,S ,T
- Pomiar parametrów prędkości przepływu, przepływu objętościowego, objętości, temperatury, mocy cieplnej i ilości ciepła
- Jednostki °C/ °F
- Jednostki (ilość ciepła) K, kJ, MJ, Wh, kWh, MWh, Btu, kBtu, MBtu
- Jednostki (moc cieplna) W, kW, MW, J/h, kJ/h MJ/h, Btu/h, kBtu/h, MBtu/h
- Wyświetlanie kosztów EUR, funt, USD, lira turecka, złoty, jen
- Inne specyfikacje
- Wyświetlacz LCD 2,8".
- Przełączane jednostki metryczne / imperialne
- Języki menu niemiecki, angielski, francuski, hiszpański, włoski, holenderski, portugalski, duński, turecki, polski, rosyjski, chiński, japoński
- Warunki pracy i przechowywania
- Temperatura: -20 … +65°C
- Wilgotność: 10 … 95% wilg. wzgl., bez kondensacji
- Rejestrator danych: 32 GB pojemności / 10 milionów punktów pomiarowych

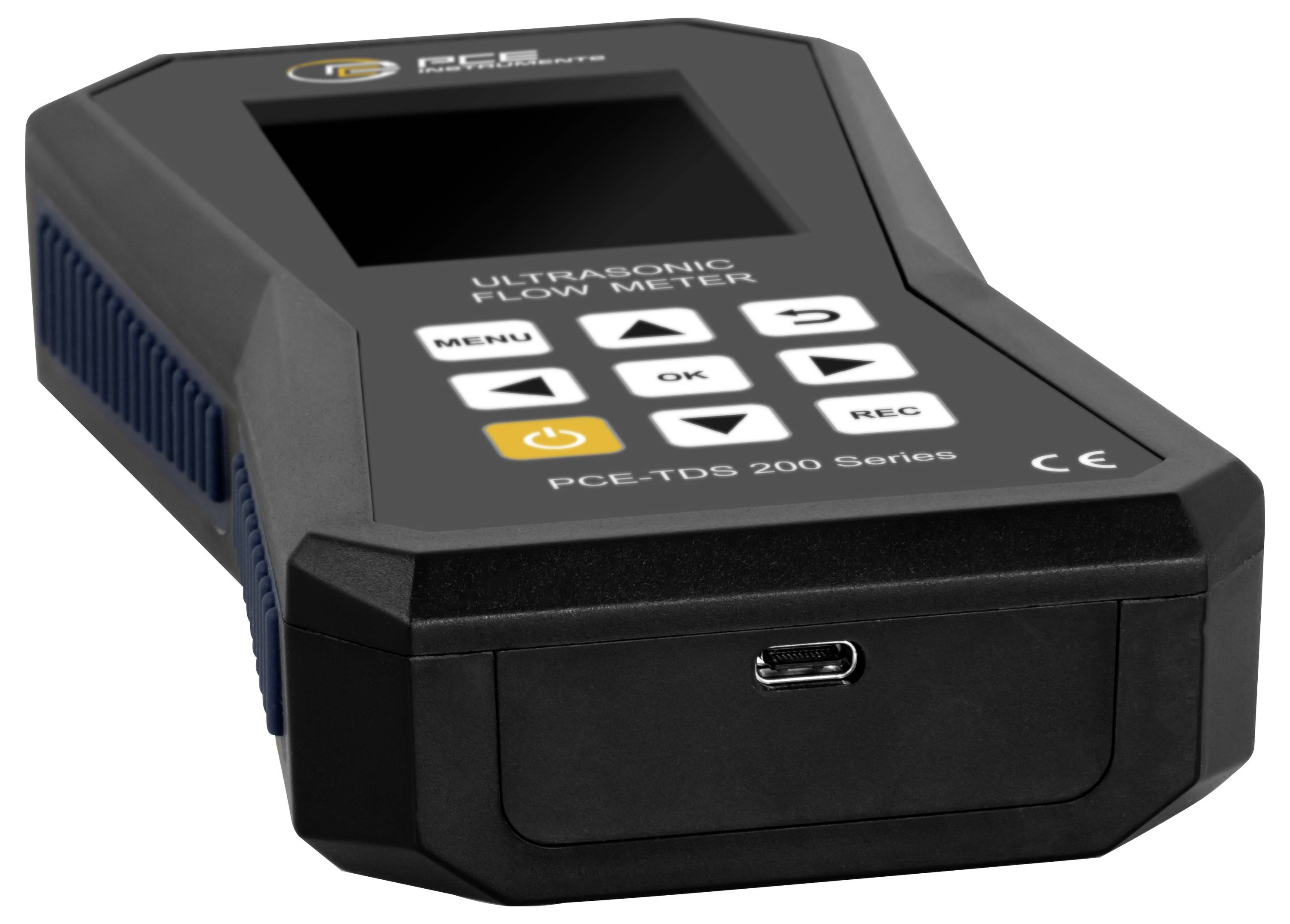

- Interfejs USB (do pomiaru online, odczytu pamięci wewnętrznej i ładowania baterii)
- Stopień ochrony IP 52
- Zasilacz
- Wewnętrzny: akumulator LiPo (3,7 V, 2500 mAh)
- Zewnętrzne: USB 5VDC, 500mA
- Czas pracy: ok. 10 h
- Wymiary 165x85x32mm
- Waga: 255 g
- Opakowanie
pudełko
- Rodzaj produktu
Czujnik ultradźwiękowy
- Model katalogowy producenta
PCE-TDS 200+ MR-ICA
- Napięcie robocze
5 V
- Minimalne napięcie robocze
5 V
- Maksymalne napięcie robocze
5 V
- Zasilanie (zakres)
5 V
- Specyfikacja czujnika
z obudową
Pokrywa zamykająca z 2 przepustami kablowymi
Pokrywa zamykająca z 2 łącznikami
- Złącze czujnika
przepust kablowy
- Czas reakcji
1 s
- Wyjście czujnika
analogowe zasilania
analogowe
dwużyłowe
- Kolor obudowy
czarny
- Specyfikacja materiału
cynkowany galwanicznie
odporny na rdzę
- Materiał obudowy
polistyrol (EPS)
całkowicie z tworzywa sztucznego
guma
polimer
plastik
PTFE
tworzywo sztuczne metalizowane
- Długość kabla
5 m
- Średnica nominalna
720 mm
- Minimalna temperatura medium
-30 °C
- Maksymalna temperatura medium
160 °C
- Dokładność pomiaru
1.5 %
- Minimalny zakres pomiarowy
0 m/s
- Maksymalny zakres pomiarowy
32 m/s
- Zakres pomiarowy
0 - 32 m/s
IP52
- Waga
255 g
- Minimalna temperatura otoczenia
-20 °C
- Maksymalna temperatura otoczenia
65 °C
- Długość produktu
165 mm
- Szerokość produktu
32 mm
- Wysokość produktu
85 mm
- Wymiary
(D x S x W) 165 x 32 x 85 mm
- Zawartość
1 szt.
- Zgodne z RoHS
Tak
Do pobrania
Karta katalogowa
Karta katalogowa 3812901 Czujnik ultradźwiękowy PCE Instruments PCE-TDS 200+ MR-ICA, 5 V, 0 - 32 m/s, 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3812901 Czujnik ultradźwiękowy PCE Instruments PCE-TDS 200+ MR-ICA, 5 V, 0 - 32 m/s, 1 szt.
Opis
Przepływomierz ma zakres pomiarowy ±32 m/s. Z dokładnością ±1,5% wartości pomiarowej w przypadku średnicy rury DN ≥50, ±3,5 % wartości pomiarowej dla średnicy rury DN <50 i odtwarzalności ±0,5 % wartości pomiarowej przepływomierz jest szczególnie precyzyjnym urządzeniem pomiarowym. Dostępna jest pomoc instalacyjna do montażu czujników na przepływomierzu. Jakość sygnału z przepływomierza przedstawiona jest graficznie w pomocy instalacyjnej. Dodatkowo jest wyświetlane graficznie, czy czujniki przepływomierza są ustawione w prawidłowej odległości od siebie. Aby przeprowadzić pomiar przepływu za pomocą przepływomierza, po wprowadzeniu specyfikacji rury i medium wyświetlana jest prędkość przepływu, przepływ objętościowy i objętość. Podczas wyświetlania mierzonych wartości przepływomierz ma do dyspozycji wiele różnych jednostek. Na przykład: m³, l, gal, igl, mgl, cf, bal, ib i ob.
Podczas pomiaru istnieje możliwość rejestracji mierzonych wartości za pomocą funkcji rejestratora danych na przepływomierzu ultradźwiękowym. Dla przepływomierza można ustawić warunki startu i stopu oraz interwał przechowywania od 1 sekundy do 12 godzin. W przypadku przepływomierza punkt przechowywania zawiera jednorazowo wszystkie mierzone zmienne. Zmierzone wartości są zapisywane we wbudowanej pamięci przepływomierza ultradźwiękowego o pojemności 32 GB. Na przepływomierzu ultradźwiękowym można zapisać 10 milionów punktów pomiarowych.
Dzięki opcjonalnemu oprogramowaniu zarejestrowane wartości pomiarowe można odczytać z przepływomierza. W celu analizy zmierzone wartości z przepływomierza można wyświetlić w formie tabelarycznej lub graficznej. W celu dalszego przetwarzania zmierzonych wartości z przepływomierza można je wyeksportować w formacie pliku .csv. Alternatywnie, za pomocą oprogramowania można utworzyć raport w formacie PDF. W celu uproszczenia obsługi przepływomierz można ustawić za pomocą oprogramowania. Dzięki oprogramowaniu możliwy jest również podgląd na żywo mierzonych wartości z przepływomierza ultradźwiękowego.

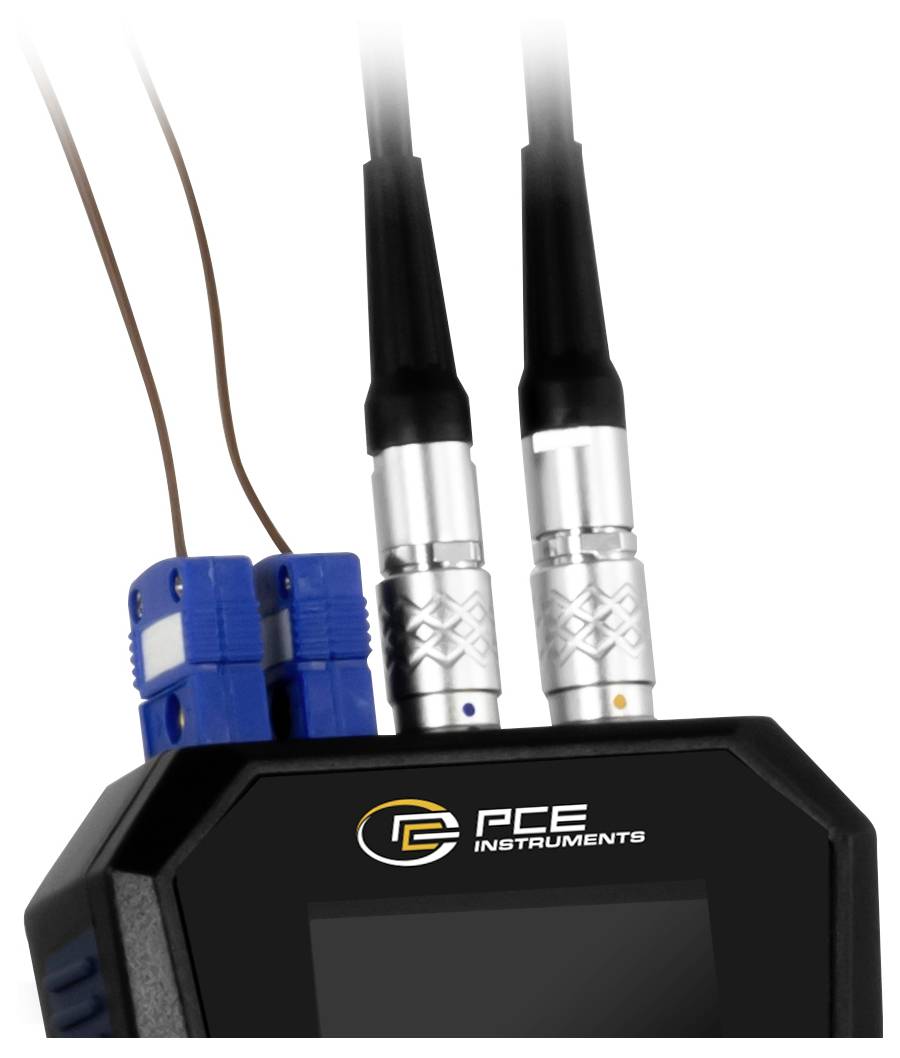

Do określenia ilości ciepła przepływomierzem potrzebne są dodatkowo dwie termopary. Są one dostępne z PCE-TDS 200+. Dwie termopary z przepływomierza są podłączone do zasilania i powrotu instalacji rurowej. Na podstawie różnicy temperatur i zmierzonego natężenia przepływu przepływomierz może określić ilość ciepła. W razie potrzeby przepływomierz może obliczać i wyświetlać koszty na jednostkę ciepła jednocześnie podczas pomiaru. Przepływomierz jest więc używany na przykład podczas sprawdzania systemów grzewczych.
Kolorowy wyświetlacz LCD przepływomierza ultradźwiękowego ma rozmiar 2,8 cala i dlatego jest łatwy do odczytania. Opcjonalnie przepływomierz może być wyposażony w świadectwo wzorcowania ISO lub DAkkS.

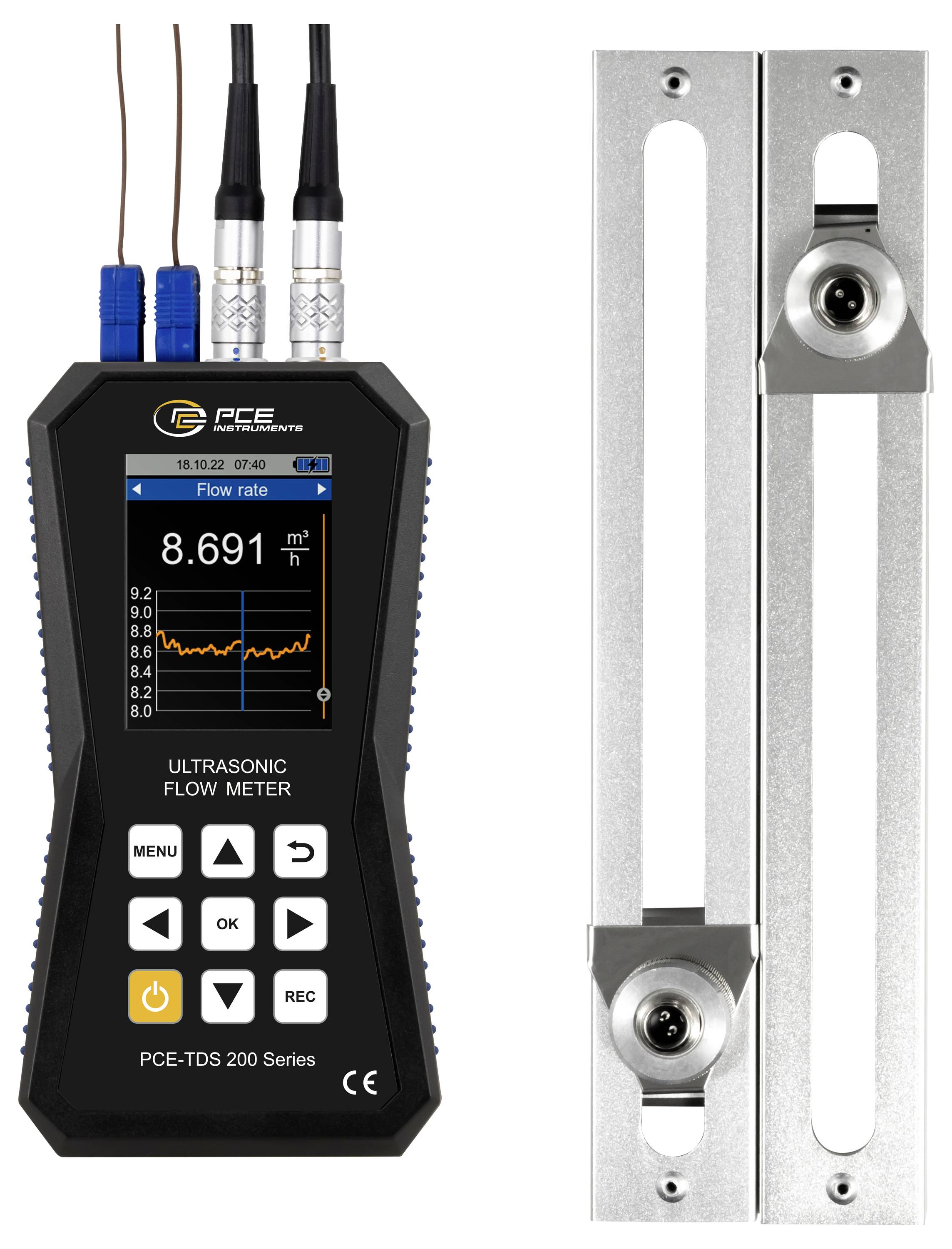

PCE-TDS 200 CZUJNIK MR
Oddzielne czujniki szynowe do rur o średnicach DN 50 … 700 / 57 … 720 mm. Odporność na temperaturę wynosi od -30 ... 160 °C. Czujnik na odpowiedniej szynie znajduje się na szynie i dlatego może być odpowiednio umieszczony. Pod szynami znajdują się magnesy, które pozwalają samodzielnie trzymać rury z metalem żelaznym.
Opis tego produktu został przetłumaczony automatycznie.
Podczas pomiaru istnieje możliwość rejestracji mierzonych wartości za pomocą funkcji rejestratora danych na przepływomierzu ultradźwiękowym. Dla przepływomierza można ustawić warunki startu i stopu oraz interwał przechowywania od 1 sekundy do 12 godzin. W przypadku przepływomierza punkt przechowywania zawiera jednorazowo wszystkie mierzone zmienne. Zmierzone wartości są zapisywane we wbudowanej pamięci przepływomierza ultradźwiękowego o pojemności 32 GB. Na przepływomierzu ultradźwiękowym można zapisać 10 milionów punktów pomiarowych.
Dzięki opcjonalnemu oprogramowaniu zarejestrowane wartości pomiarowe można odczytać z przepływomierza. W celu analizy zmierzone wartości z przepływomierza można wyświetlić w formie tabelarycznej lub graficznej. W celu dalszego przetwarzania zmierzonych wartości z przepływomierza można je wyeksportować w formacie pliku .csv. Alternatywnie, za pomocą oprogramowania można utworzyć raport w formacie PDF. W celu uproszczenia obsługi przepływomierz można ustawić za pomocą oprogramowania. Dzięki oprogramowaniu możliwy jest również podgląd na żywo mierzonych wartości z przepływomierza ultradźwiękowego.
Do określenia ilości ciepła przepływomierzem potrzebne są dodatkowo dwie termopary. Są one dostępne z PCE-TDS 200+. Dwie termopary z przepływomierza są podłączone do zasilania i powrotu instalacji rurowej. Na podstawie różnicy temperatur i zmierzonego natężenia przepływu przepływomierz może określić ilość ciepła. W razie potrzeby przepływomierz może obliczać i wyświetlać koszty na jednostkę ciepła jednocześnie podczas pomiaru. Przepływomierz jest więc używany na przykład podczas sprawdzania systemów grzewczych.
Kolorowy wyświetlacz LCD przepływomierza ultradźwiękowego ma rozmiar 2,8 cala i dlatego jest łatwy do odczytania. Opcjonalnie przepływomierz może być wyposażony w świadectwo wzorcowania ISO lub DAkkS.
PCE-TDS 200 CZUJNIK MR
Oddzielne czujniki szynowe do rur o średnicach DN 50 … 700 / 57 … 720 mm. Odporność na temperaturę wynosi od -30 ... 160 °C. Czujnik na odpowiedniej szynie znajduje się na szynie i dlatego może być odpowiednio umieszczony. Pod szynami znajdują się magnesy, które pozwalają samodzielnie trzymać rury z metalem żelaznym.
Opis tego produktu został przetłumaczony automatycznie.
Charakterystyka
- Zakres pomiarowy ±32 m/s
- Interfejs USB do transmisji danych
- opcjonalne oprogramowanie do analizy mierzonych wartości
- Powtarzalność ± 0,5 % odczytu
- Pomiar ciepła
- Pamięć danych do 10 milionów punktów pomiarowych
- indywidualnie ustawiane progi alarmowe
- w tym certyfikat kalibracji ISO
Zakres dostawy
- 1 x Przepływomierz ultradźwiękowy PCE-TDS 200+ MR-ICA
- 1 x czujniki przepływu PCE-TDS 200 MR SENSOR (para)
- 2 x czujnik temperatury TF-RA330
- Kabel połączeniowy 2 x 5 m
- 2 x odłączane opaski kablowe
- 1x zasilacz
- 1 kabel USB-C
- 1 x ultradźwiękowy żel kontaktowy
- 1 x taśma miernicza PCE
- 1 x walizka z tworzywa sztucznego
- 1 x instrukcja obsługi
- 1 x certyfikat kalibracji ISO
