Czujnik ultradźwiękowy PCE Instruments PCE-TDS 200 S-ICA, 5 V, 0 - 32 m/s, 1 szt.

Przepływomierz ultradźwiękowy ma zakres pomiarowy ±32 m/s. Z dokładnością ±1,5% wartości pomiarowej. W przypadku średnicy rury DN ≥50, ±3,5 % wartości pomiarowej. Dla średnicy rury DN <50 i powtarzalności ±0,5 % wartości pomiarowej przepływomierz ultradźwiękowy jest szczególnie precyzyjnym urządzeniem pomiarowym. Dostępna jest pomoc instalacyjna do montażu czujników na przepływomierzu ultradźwiękowym. Jakość sygnału przepływomierza ultradźwiękowego jest przedstawiona graficznie w pomocy instalacyjnej. Dodatkowo jest graficznie pokazane, czy czujniki przepływomierza ultradźwiękowego są ustawione we właściwej odległości od siebie. W celu przeprowadzenia pomiaru przepływu za pomocą przepływomierza ultradźwiękowego, po wprowadzeniu specyfikacji rury i medium, wyświetlana jest prędkość przepływu, przepływ objętościowy oraz objętość. Podczas wyświetlania zmierzonych wartości przepływomierz ultradźwiękowy ma do dyspozycji szeroką gamę jednostek. Na przykład: m³, l, gal, igl, mgl, cf, bal, ib i ob.

Podczas pomiaru istnieje możliwość rejestracji mierzonych wartości za pomocą funkcji rejestratora danych na przepływomierzu ultradźwiękowym. Dla przepływomierza ultradźwiękowego można ustawić warunki startu i zatrzymania oraz interwał przechowywania od 1 sekundy do 12 godzin. W przypadku przepływomierza ultradźwiękowego punkt pamięci zawiera jednorazowo wszystkie mierzone zmienne. Zmierzone wartości zapisywane są we wbudowanej pamięci przepływomierza ultradźwiękowego o pojemności 32 GB. Na przepływomierzu ultradźwiękowym można zapisać 10 milionów punktów pomiarowych.

Dzięki opcjonalnemu oprogramowaniu zarejestrowane wartości pomiarowe mogą być odczytane przez przepływomierz ultradźwiękowy. W celu analizy zmierzone wartości z przepływomierza ultradźwiękowego można wyświetlić w formie tabelarycznej lub graficznej. W celu dalszego przetwarzania zmierzonych wartości z przepływomierza ultradźwiękowego można je wyeksportować w formacie pliku .csv. Alternatywnie, za pomocą oprogramowania można utworzyć raport w formacie PDF. W celu uproszczenia obsługi przepływomierz ultradźwiękowy można ustawić za pomocą oprogramowania. Dzięki oprogramowaniu możliwy jest również podgląd na żywo mierzonych wartości z przepływomierza ultradźwiękowego.

Do określenia ilości ciepła przepływomierzem ultradźwiękowym potrzebne są dodatkowo dwie termopary. Są one dostępne z PCE-TDS 200+. Dwie termopary z przepływomierza ultradźwiękowego są podłączone do zasilania i powrotu systemu rur. Na podstawie różnicy temperatur i zmierzonego natężenia przepływu przepływomierz ultradźwiękowy może określić ilość ciepła. W razie potrzeby przepływomierz ultradźwiękowy może obliczać i wyświetlać koszty na jednostkę ciepła jednocześnie podczas pomiaru. Dzięki temu przepływomierz ultradźwiękowy znajduje zastosowanie np. przy sprawdzaniu instalacji grzewczych.

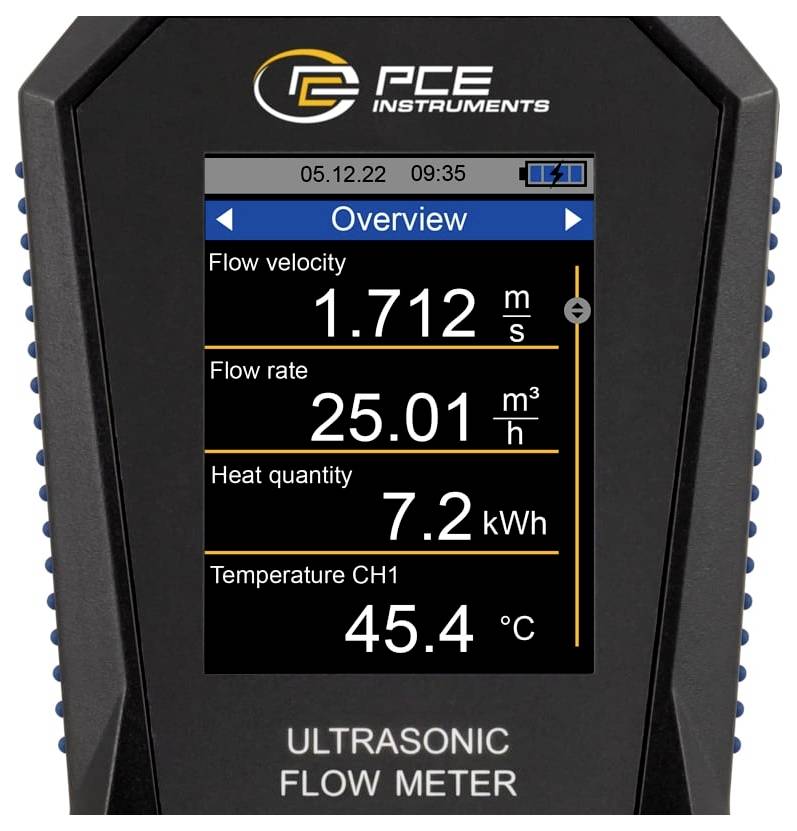

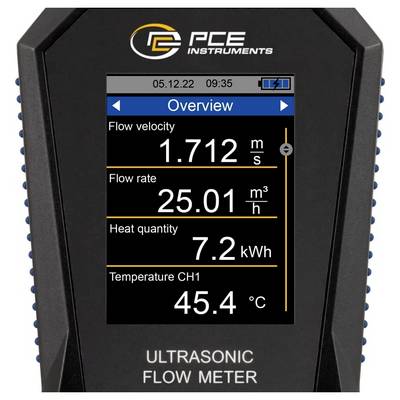

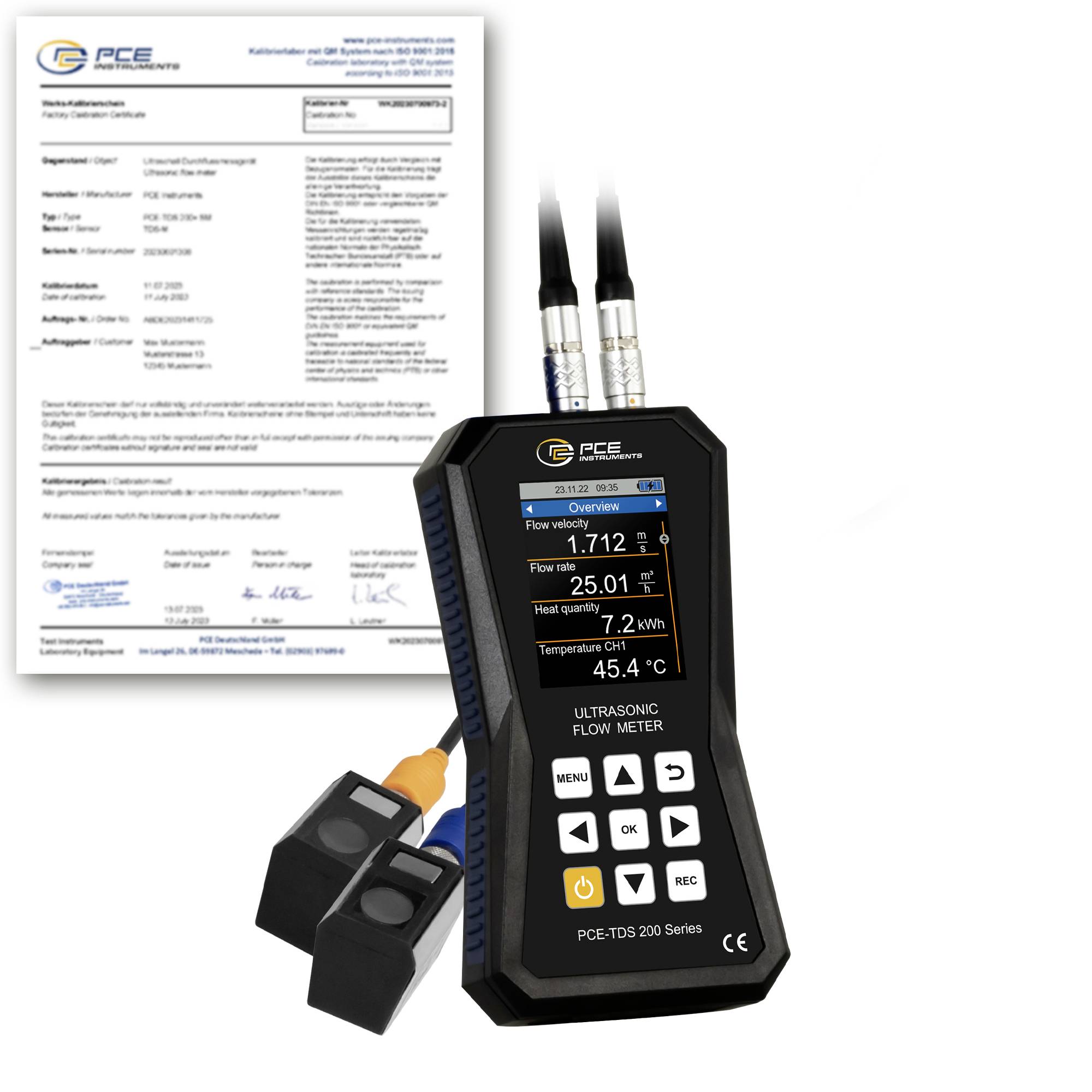

Kolorowy wyświetlacz LCD przepływomierza ultradźwiękowego ma rozmiar 2,8 cala i dlatego jest łatwy do odczytania. Opcjonalnie przepływomierz ultradźwiękowy może być wyposażony w świadectwo wzorcowania ISO lub DAkkS.

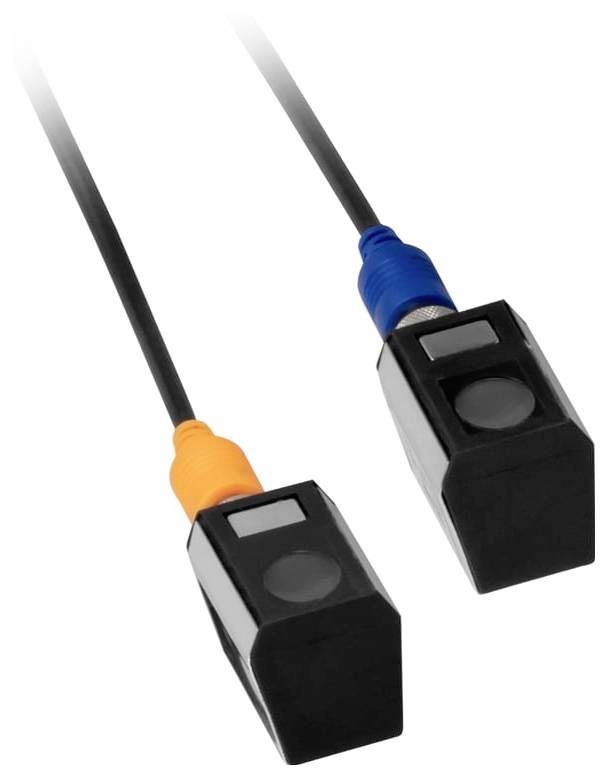

CZUJNIK PCE-TDS 200S
Mała para czujników do rur o średnicach DN 15 … 100 / 20 … 108 mm. Nadaje się do szczególnie małych rur. Czujniki mają szczególnie małe wymiary 45 x 30 x 30 mm i odporność na temperaturę -30 ... 160 °C. Dzięki magnesom na spodzie czujniki można montować na metalach żelaznych. Dodatkowo czujniki do przepływomierza ultradźwiękowego można podłączyć do rury za pomocą odłączanych opasek kablowych.

Opis tego produktu został przetłumaczony automatycznie.
