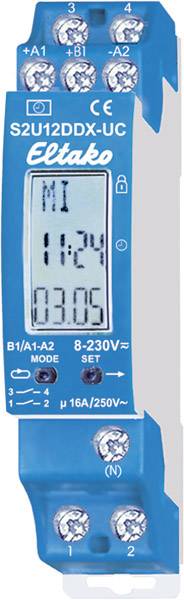

Eltako S2U12DDX-UC Przekaźnik czasowy na szynę DIN 230 V

2-kanałowy timer. Styk 1 + 1 NO bezpotencjałowy 16A / 250V AC. Z funkcją astro. Strata w trybie czuwania tylko 0,03-0,4 wata. Od 26/19 tygodnia produkcji z oświetleniem ekspozycyjnym. Urządzenie modułowe do montażu na szynie DIN-EN 60715 TH35. 1 moduł = szerokość 18mm, głębokość 58mm. Dzięki opatentowanej technologii Eltako Duplex (DX), normalnie bezpotencjałowe styki mogą nadal przełączać się w przejściu zerowym podczas przełączania 230 V AC 50 Hz, a tym samym drastycznie zmniejszać zużycie. W tym celu wystarczy podłączyć przewód N do zacisku (N), a L do 1 (L) i/lub 3 (L). Powoduje to dodatkowe straty w trybie czuwania wynoszące zaledwie 0,1 wata. Dzięki zastosowaniu przekaźników bistabilnych nie dochodzi do utraty mocy cewki i w rezultacie do nagrzewania się, nawet po włączeniu. Do kanałów można swobodnie przydzielić do 60 miejsc w pamięci przełączników czasowych. Z datą i automatyczną zmianą czasu letniego na zimowy. Rezerwa chodu bez baterii ok. 7 dni. Każdej komórce pamięci można przypisać funkcję astro (automatyczne przełączanie po wschodzie lub zachodzie słońca), czas włączenia i wyłączenia lub czas przełączania impulsu (przy którym wyzwalany jest impuls o długości 2 sekund).
Czas włączenia lub wyłączenia Astro można przesunąć o ± 2 godziny. Dodatkowo można wprowadzić różnicę czasu pod wpływem przesilenia do ± 2 godzin. Z wejściem sterującym (+ A1) do sterowania centralnego ON lub OFF z priorytetem. Napięcie zasilania i sterowania centralnego 8..230V UC. Timer ustawia się za pomocą przycisków MODE i SET, a przycisk można zablokować. Podświetlenie wyświetlacza włącza się naciskając MODE lub SET. 20 sekund po ostatnim uruchomieniu trybu MODE lub SET, program automatycznie powraca do normalnego wyświetlania i podświetlenie wyświetlacza zostaje wyłączone. Ustawienie języka: Za każdym razem, gdy zostanie podane napięcie zasilania, język można wybrać za pomocą SET w ciągu 10 sekund i potwierdzić za pomocą MODE. D = niemiecki, GB = angielski, F = francuski, IT = włoski i ES = hiszpański. Następnie pojawia się normalny wyświetlacz: dzień tygodnia, godzina, dzień i miesiąc. Szybki bieg: Przy następujących ustawieniach liczby rosną szybko, jeśli klawisz Enter zostanie naciśnięty przez dłuższy czas. Zwolnij i naciśnij ponownie dłużej zmienia kierunek. Ustaw czas: Naciśnij MODE, a następnie w PRG (program) wyszukaj funkcję CLOCK za pomocą SET i wybierz za pomocą MODE. W S wybierz godzinę za pomocą SET i potwierdź za pomocą MODE. Postępuj w ten sam sposób dla M dla minut. Ustaw datę: Naciśnij MODE, a następnie w PRG za pomocą SET wyszukaj funkcję DAT i wybierz za pomocą MODE. W przypadku J wybierz rok za pomocą SET i potwierdź za pomocą MODE. Postępuj w ten sam sposób dla M dla miesiąca i T dla dnia. MO (dzień tygodnia) miga jako ostatnie ustawienie w sekwencji. Można to ustawić za pomocą SET i potwierdzić za pomocą MODE. Ustaw lokalizację (jeśli wymagana jest funkcja astro): Na końcu instrukcji obsługi znajduje się lista niemieckich miast. Naciśnij MODE, a następnie w PRG z SET wyszukaj funkcję POS i wybierz za pomocą MODE. W przypadku BRT wybierz szerokość geograficzną za pomocą SET i potwierdź za pomocą MODE. Wybierz również długość geograficzną dla LAE i naciśnij MODE. Teraz wybierz strefę czasową o GMT za pomocą SET i potwierdź za pomocą MODE. W razie potrzeby można teraz wprowadzić przesunięcie czasu do ± 2 godzin dla obu kanałów dla WSW (przesilenie zimowe) i SSW (przesilenie letnie). Ręczne włączanie lub wyłączanie z priorytetem: Naciśnij MODE, a następnie w PRG z SET wyszukaj funkcję INT i wybierz za pomocą MODE. W przypadku KNL wybierz kanał 1 lub 2 za pomocą SET i potwierdź za pomocą MODE. Teraz możesz przełączać między AUT (automatycznie), ON lub OFF za pomocą SET. Po potwierdzeniu przyciskiem MODE pozycja przełączania wybranego kanału zmienia się, jeśli to konieczne. Jeżeli stan przełączania ma się ponownie automatycznie zmienić, gdy program czasowy jest aktywny, należy ponownie wybrać AUT (automatyczne). Jeśli MODE zostanie wciśnięty przez dłużej niż 2 sekundy, gdy jedno z potwierdzeń, zmiana zostanie zapisana i pojawi się normalny ekran. Zmiana czasu letniego / zimowego: Naciśnij MODE, a następnie w PRG z SET wyszukaj funkcję SWZ i wybierz za pomocą MODE. Teraz możesz przełączać się pomiędzy ON i OFF za pomocą SET i potwierdzić za pomocą MODE. Jeśli wybrano ON, przełączenie następuje automatycznie. Sterowanie centralne ON lub OFF z priorytetem w trybie automatycznym (AUT): Naciśnij MODE, a następnie PRG (program)
Wyszukaj funkcję ZEA za pomocą SET i wybierz za pomocą MODE. Teraz możesz przełączać się między ZE i ZA za pomocą SET i potwierdzić za pomocą MODE. Włączanie/wyłączanie trybu losowego: Naciśnij MODE, a następnie w PRG za pomocą SET wyszukaj funkcję ZUF i wybierz za pomocą MODE. Ustaw na ON (ZUF +) lub OFF (ZUF) za pomocą SET i potwierdź za pomocą MODE. Po włączeniu trybu losowego wszystkie czasy przełączania wszystkich kanałów są losowo przesunięte o maksymalnie 15 minut. Czasy włączenia na wcześniej i czasy wyłączenia na później. Wprowadź programy czasowe: zgodnie z instrukcją obsługi. Aktywuj blokadę klawiszy: naciśnij krótko MODE i SET i zablokuj klawiszem SET na LCK. Wskazuje na to strzałka obok symbolu kłódki. Dezaktywacja blokady klawiszy: Naciśnij jednocześnie MODE i SET przez 2 sekundy i odblokuj za pomocą SET na UNL.
