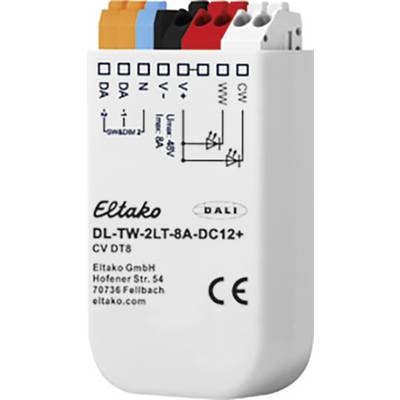

Eltako 33000010 Ściemniacz LED Dobry do: Lampa LED szary
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
19 Sztuki
Pokaż produkty alternatywne
Liczba
Suma (405,69 zł / Sztuka)
405,69 zł
499,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Cechy produktu
Regulator natężenia oświetlenia
- Sterowanie jasnością i temperaturą barwową
- Do montażu oprawy i gniazda UP
- Prąd przyłączeniowy 8 A.
Dane techniczne
- Napięcie robocze: Od 18 do 48 V DC
- Rodzaj produktu
Ściemniacz LED
- Napięcie robocze
48 V
- Moc przyłączeniowa (max.)
384 W
- Dobry do
Lampa LED
- Wyłącznik lampy LED
384 W
- Kolor
szary
- Wymiary
(D x S x W) 15 x 33 x 59 mm
- Długość produktu
15 mm
- Szerokość produktu
33 mm
- Wysokość produktu
59 mm
- Głębokość produktu
15 mm
IP20
- Rodzaj komunikacji
kablowy
- Rodzaj montażu
do wkładania w puszkę podtynkową
- Seria
Eltako
- Zasilanie
przez magistralę systemową
- Sposób montażu
do wbudowania
podtynkowy
- Maksymalne natężenie przełączania
8 A
Other
Basic element
Push button
Grey
TRUE
Push-in clamp
Untreated
0.12 W
Thermoplastic
Plastic
TRUE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
TRUE
FALSE
12-48 V
9.5-22.5 V
FALSE
Matt
IP20
1.5-1.5 mm²
33 mm
59 mm
15 mm
FALSE
FALSE
FALSE
15 mm
FALSE
384-384 W
FALSE
FALSE
FALSE
384 W
TRUE
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 2256235 Eltako 33000010 Ściemniacz LED Dobry do: Lampa LED szary
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2256235 Eltako 33000010 Ściemniacz LED Dobry do: Lampa LED szary
Opis
Ściemniacz LED DALI do niezależnego sterowania jasnością i temperaturą barwową. Do montażu oprawy i gniazda UP. Straty w trybie Stand by tylko 0,12 W. Nadaje się do sterowania modułami LED napięcia stałego (CV) o napięciu roboczym od 12 V do 48 V.
tryb pracy DT8: Sterowanie jasnością i temperaturą barwową przez adres DALI (Device typ 8, Colour Type Tc).
Tryb pracy Balance&Dim: Sterowanie za pomocą 2 adresów DALI, zmiana jasności i przestawienie podziału kanałów (np. temperatura barwowa).
Tryb pracy Dim2Warm: Adres DALI do ściemniania przy jednoczesnej zmianie temperatury barwowej.
SwitchDim2: Praca przez 2 wejścia przycisku umożliwia sterowanie jasnością i temperaturą barwową bez DALI. Zakres przyciemniania 0.1%-100% Przełączana częstotliwość PWM (122Hz/244Hz/488Hz/976Hz). Napięcie zasilania w zależności od typu od 12V do 28V DC lub od 12V do 48V DC (zgodnie z napięciem roboczym modułów LED). Prąd przyłączeniowy 8 A Maksymalny prąd przyłączeniowy może być dowolnie rozdzielany na kanały. Duża sprawność Konfiguracja za pomocą oprogramowania DALI-Cockpit i interfejsu DALI-USB. Tryby pracy: Urządzenie ma wiele trybów pracy: DT8 (ustawienie fabryczne): W tym trybie do sterowania jasnością i temperaturą barwową używany jest adres DALI (Device typ 8, Colour typ Tc). Alternatywnie obsługa może odbywać się za pomocą dwóch wejść przycisku (SwitchDim2): SwD1: Jasność. Krótkie naciśnięcie przycisku: Włączanie / wyłączanie. Długie naciśnięcie przycisku: Ściemnianie. SwD2: Temperatura barwowa Balance&Dim: Sterowanie odbywa się za pomocą 2 adresów DALI (lub SwitchDim2), przy czym jeden adres jest używany do ściemniania, a drugi do podziału kanałów (tzn.: Tunable White lub bezpośredni/pośredni podział oświetlenia). Tryb Balance&Dim umożliwia regulację temperatury barwowej bez wpływu na jasność i na odwrót. Regulacja odbywa się za pomocą standardowych poleceń DALI, jak np. Dim Up/Down i dzięki temu może być wykonywana ze wszystkimi popularnymi sterownikami i bramami (np. KNX). Ta możliwość sterowania stanowi alternatywę dla trybu DT8-Tc. Możliwość obsługi przez DALI lub SwitchDim2: Adres DALI 1, SwD1: Jasność. Adres DALI 2, SwD2: Balance. Dim2Warm: Sterowanie dwoma kanałami wyjściowymi odbywa się przez adres DALI lub wejście SWD. Podział kanałów jest mocno połączony z wartością ściemniania. Im mniejsza wartość ściemniania, tym cieplejsze światło. Adres DALI 1, SwD1: Dim2Warm (Master). Krótkie naciśnięcie przycisku: Włączanie / wyłączanie. Długie naciśnięcie przycisku: Ściemnianie.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
tryb pracy DT8: Sterowanie jasnością i temperaturą barwową przez adres DALI (Device typ 8, Colour Type Tc).
Tryb pracy Balance&Dim: Sterowanie za pomocą 2 adresów DALI, zmiana jasności i przestawienie podziału kanałów (np. temperatura barwowa).
Tryb pracy Dim2Warm: Adres DALI do ściemniania przy jednoczesnej zmianie temperatury barwowej.
SwitchDim2: Praca przez 2 wejścia przycisku umożliwia sterowanie jasnością i temperaturą barwową bez DALI. Zakres przyciemniania 0.1%-100% Przełączana częstotliwość PWM (122Hz/244Hz/488Hz/976Hz). Napięcie zasilania w zależności od typu od 12V do 28V DC lub od 12V do 48V DC (zgodnie z napięciem roboczym modułów LED). Prąd przyłączeniowy 8 A Maksymalny prąd przyłączeniowy może być dowolnie rozdzielany na kanały. Duża sprawność Konfiguracja za pomocą oprogramowania DALI-Cockpit i interfejsu DALI-USB. Tryby pracy: Urządzenie ma wiele trybów pracy: DT8 (ustawienie fabryczne): W tym trybie do sterowania jasnością i temperaturą barwową używany jest adres DALI (Device typ 8, Colour typ Tc). Alternatywnie obsługa może odbywać się za pomocą dwóch wejść przycisku (SwitchDim2): SwD1: Jasność. Krótkie naciśnięcie przycisku: Włączanie / wyłączanie. Długie naciśnięcie przycisku: Ściemnianie. SwD2: Temperatura barwowa Balance&Dim: Sterowanie odbywa się za pomocą 2 adresów DALI (lub SwitchDim2), przy czym jeden adres jest używany do ściemniania, a drugi do podziału kanałów (tzn.: Tunable White lub bezpośredni/pośredni podział oświetlenia). Tryb Balance&Dim umożliwia regulację temperatury barwowej bez wpływu na jasność i na odwrót. Regulacja odbywa się za pomocą standardowych poleceń DALI, jak np. Dim Up/Down i dzięki temu może być wykonywana ze wszystkimi popularnymi sterownikami i bramami (np. KNX). Ta możliwość sterowania stanowi alternatywę dla trybu DT8-Tc. Możliwość obsługi przez DALI lub SwitchDim2: Adres DALI 1, SwD1: Jasność. Adres DALI 2, SwD2: Balance. Dim2Warm: Sterowanie dwoma kanałami wyjściowymi odbywa się przez adres DALI lub wejście SWD. Podział kanałów jest mocno połączony z wartością ściemniania. Im mniejsza wartość ściemniania, tym cieplejsze światło. Adres DALI 1, SwD1: Dim2Warm (Master). Krótkie naciśnięcie przycisku: Włączanie / wyłączanie. Długie naciśnięcie przycisku: Ściemnianie.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwagi
- Element mający wpływ na bezpieczeństwo - montaż tylko przez fachowców
