Enkoder analogowy 24, 24 V/AC, V/DC (max) Metz Connect 110730 1 szt.

Moduł elektroniczny firmy METZ CONNECT, model KMA-FB, 24V AC/DC. Widoczne są liczne złącza elektryczne oraz przełącznik.

Biały moduł elektryczny na szynę DIN oznaczony KMA z zaciskami B1 B2, YR L i A1 A2; przędźnik czołowy oznaczony OFF i Auto oraz czerwony pokrętło regulacyjne ze skalą od 0 do 10.

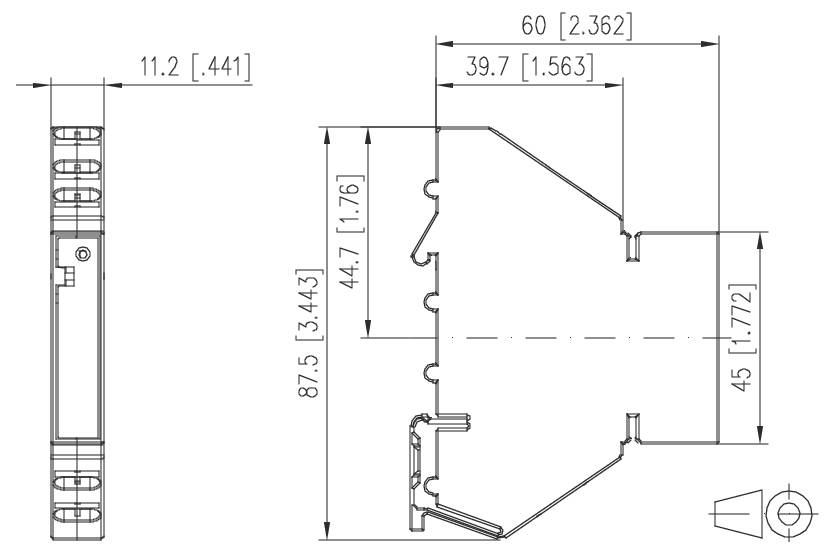

Techniczny rysunek wymiarowy modułu elektronicznego z widokami z boku i z przodu z wymiarami w milimetrach i calach.

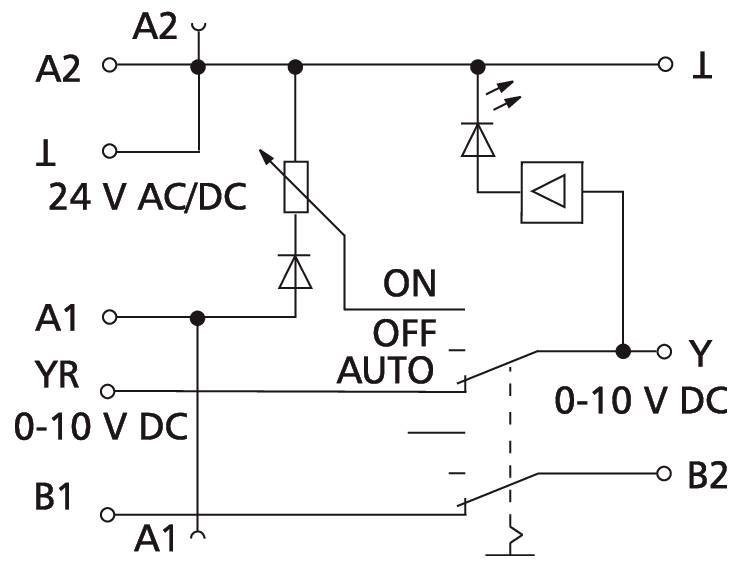

Schemat okablowania dla modułu sterowania 24 V AC/DC z zasilaniem A1/A2, wyjściem Y 0-10 V DC, zaciskami B1/B2 i selectorem ON/OFF/AUTO.

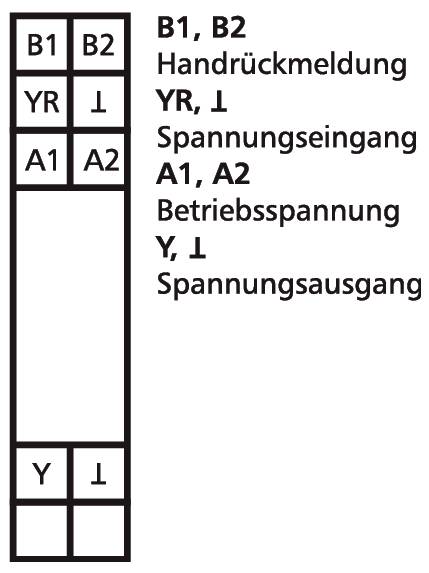

Enkoder analogowy 24, 24 V/AC, V/DC (max) Metz Connect 110730 1 szt.-4

1/5

Rodzaj produktu

Enkoder analogowy

Maksymalne napięcie robocze

24 V/AC

24 V/DC

Model katalogowy producenta

110730

Napięcie robocze

24 V/AC

24 V/DC

Zasilanie (zakres)

24, 24 V/AC, V/DC (max)

Karta katalogowa (PDF)

Szybka dostawa w pt. 2.10

7 Sztuki

Liczba

Sztuki

Suma (96,75 zł / Sztuka)

96,75 zł

119,00 zł

z VAT (klient indywidualny)

Cena netto

Dostępnych jest tylko 7 sztuka

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Przekaźnik monitorujący

Cechy produktu

technologia interfejsu
moduł interfejsu
Analogowy nadajnik wartości
nastawnik wartości zadanej
manipulowana specyfikacja zmiennych
pozycje zaworów
Wyreguluj klapki mieszające
Przestawiana ręcznie
Moduł sprzęgający
przekaźnik BTR
BTR Netcom

Dane techniczne

Rodzaj produktu: Enkoder analogowy

Model katalogowy producenta: 110730

Napięcie robocze: 24 V/AC
24 V/DC

Maksymalne napięcie robocze: 24 V/AC
24 V/DC

Zasilanie (zakres): 24, 24 V/AC, V/DC (max)

Połączenie komponentów: klema sprężynowa

: IP40

Minimalna temperatura: -5 °C

Maksymalna temperatura: +55 °C

Szerokość produktu: 11.20 mm

Wysokość produktu: 87.50 mm

Głębokość produktu: 60 mm

Wymiary: (D x S x W) 11.7 cm x 11.20 mm x 87.50 mm

Zawartość: 1 szt.

Waga: 43 g

Kolor: szary

Długość produktu: 11.7 cm

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 2860517 Enkoder analogowy 24, 24 V/AC, V/DC (max) Metz Connect 110730 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2860517 Enkoder analogowy 24, 24 V/AC, V/DC (max) Metz Connect 110730 1 szt.

Informacje

Informacje 2860517 Enkoder analogowy 24, 24 V/AC, V/DC (max) Metz Connect 110730 1 szt.

Opis

Enkoder analogowy służy do ręcznego ustawiania wielkości nastawczych, np. B. do mieszania klap, pozycji zaworów, wartości temperatur itp. Modułem można sterować za pomocą dwóch trybów pracy, które ustawia się za pomocą trójstopniowego przełącznika (ON, OFF, AUTO) na froncie. Położenie przełącznika jest sygnalizowane przez zewnętrzne zaciski styku sterującego B1 i B2. Pozycja przełącznika ON: Regulowaną wielkość można ustawić za pomocą potencjometru z przodu. Sygnał wyjściowy 0 do 10 V jest dostępny na zacisku Y. Pozycja przełącznika AUTO: Zmienna regulowana jest przełączana na wyjście zmiennej regulowanej Y bez zmiany przez zacisk YR Podłączenie za pomocą zacisków sprężynowych (wciskane), nastawnik wartości zadanej, ręczny poziom regulacji ze sprzężeniem zwrotnym, jasność diody LED proporcjonalna do nastawianej zmienny.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
