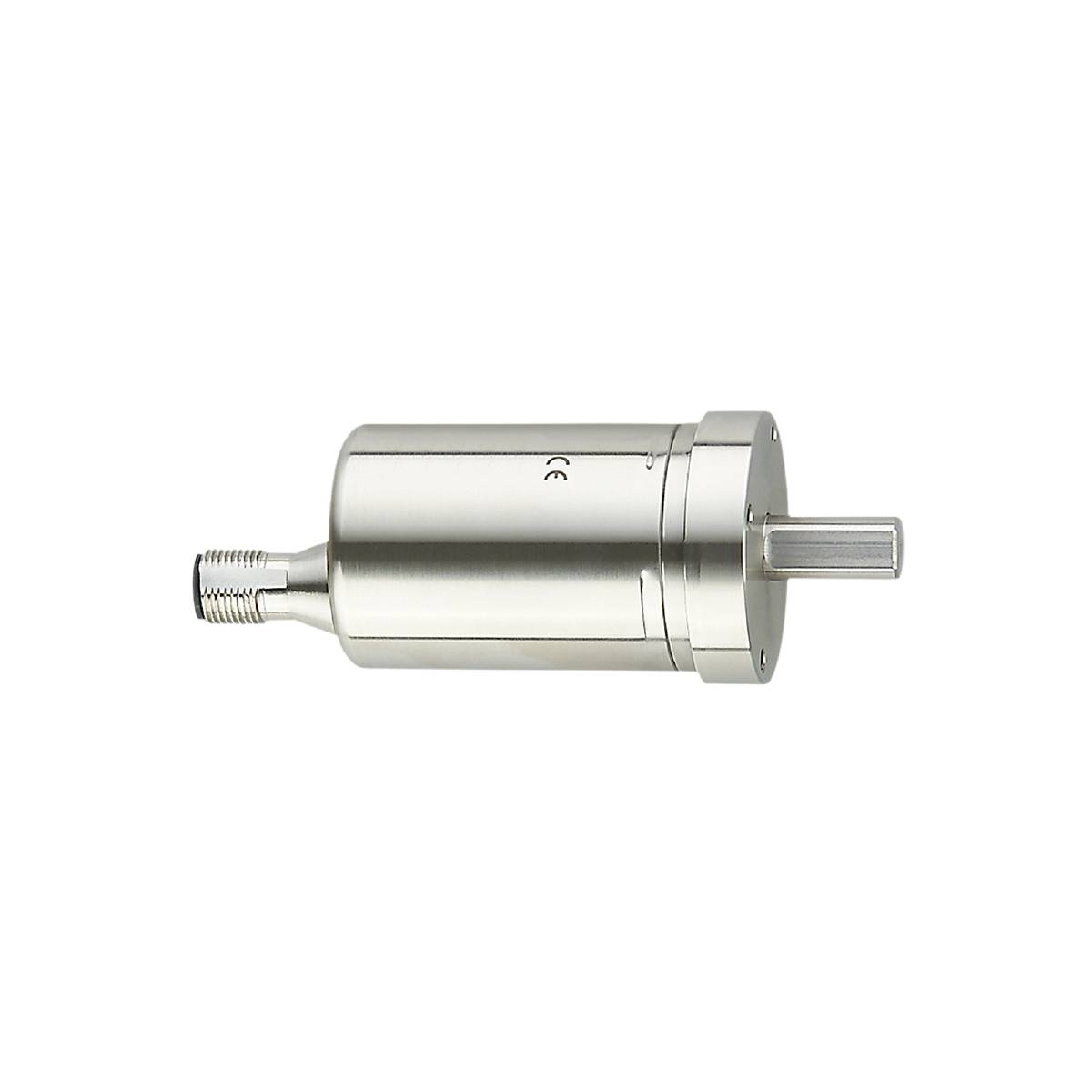

Enkoder obrotowy absolutny ifm Electronic RMB310 Magnetyczny synchro
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Enkoder obrotowy
Typ czujnika
absolutny
Minimalne napięcie robocze
18 V/DC
Maksymalne napięcie robocze
30 V/DC
Złącze czujnika
M12
Karta katalogowa (PDF)
Liczba
Suma (3218,70 zł / Sztuka)
3218,70 zł
3959,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Cechy produktu
Enkoder obrotowy absolutny ifm Electronic
- Bezwzględne śledzenie pozycji nawet w stanie bez zasilania
- Pomiar okresu przechowywania w celu efektywnego planowania konserwacji
- Dowolnie programowalna rozdzielczość całkowita do 31 bitów
- Programowalne cyfrowe wejście/wyjście przełączające
- Wysoka odporność na wstrząsy i wibracje dzięki zasadzie skanowania magnetycznego
Dane techniczne
- Wymiary [mm]: Ø 42 / dł. = 107,9
- System skanowania: magnetyczny
- Rozdzielczość: 65536 kroków; 32768 obrotów; 31 bitów
- Zasada działania enkodera obrotowego: Absolutnie
- Dokładność kąta enkodera [°]: 0,1
- Wersja IO-Link: 1.1
- Norma SDCI: IEC 61131-9 CDV
- Typ transmisji IO-Link: COM3 (230,4 kbodów)
- Temperatura otoczenia-1 [°C]: -40...85
- Kołnierz montażowy: Kołnierz synchroniczny
- Znamionowe napięcie izolacji [V]: 30
- Wymagana klasa portu głównego: A
- Napięcie robocze [V]: 18...30 DC; (;wg PEL)
- Temperatura odniesienia momentu obrotowego [°C]: 20
- Masa [g]: 472 100
- Funkcje IO-Link (acykliczne): Oznaczenie specyficzne dla aplikacji; licznik godzin pracy; temperatura wewnętrzna; Licznik cykli przełączania
- Interfejs komunikacyjny: IO-Link
- Zabezpieczenie przed zwarciem: tak
- Temperatura przechowywania [°C]: -40...85
- Maks. początkowy moment obrotowy [Nm]: 5
- Maks. czas opóźnienia czuwania [ms]: 1000
- Maksymalna prędkość elektryczna [obr/min]: 6000
- Maksymalne obciążenie wału osiowo na końcu wału [N]: 300
- Maksymalne obciążenie wału promieniowo na końcu wału [N]: 300
- Maksymalna dopuszczalna wilgotność względna [%]: 98; (Kondensacja niedozwolona)
- Min. czas cyklu procesu [ms]: 2,3
- MTTF: 283
- Opcje parametryzacji: Wstępnie ustawione; punkt zerowy; kierunek obrotu; prędkość
- Stopień ochrony: IP 68; IP69K
- Klasa ochrony III
- Tryb SIO: nie
- Złącze wtykowe: Wtyczka - Układ pinów: 0063 - Złącze wtykowe: 1 x M12, osiowe; Kodowanie: A; Korpus rękojeści: 1.4401 (stal nierdzewna / 316)
- Pobór prądu [mA]:< 75
- Rodzaj obrotu: wieloobrotowy
- Ochrona przed nieprawidłowością biegunową tak
- Konstrukcja wału: wał pełny
- Średnica wału [mm]: 10
- Materiał wału: 1.4112 (stal nierdzewna / 440B)
- Rodzaj produktu
Enkoder obrotowy
- Model katalogowy producenta
RMB310
- Typ czujnika
absolutny
- Technologia (czujniki)
Magnetyczny
- Minimalne napięcie robocze
18 V/DC
- Maksymalne napięcie robocze
30 V/DC
- Zasilanie (zakres)
18 - 30 V/DC
- Interfejs komponentów
IO-Link
- Złącze czujnika
M12
- Orientacja złącza
osiowa
- Liczba obrotów
32768
- Obroty na jeden ruch
65536
- Kołnierz Typ (wersja)
synchro
- Rodzaj wału
Wał pełny
- Średnica wału
10 mm
- Materiał (kołnierz)
stal nierdzewna
- Materiał (fala)
stal nierdzewna
- Materiał obudowy
stal nierdzewna
- Dokładność
0.1°
- Minimalna temperatura
-40 °C
- Maksymalna temperatura
85 °C
IP68
IP69K
- Długość produktu
107.9 mm
- Średnica produktu
42 mm
- Wymiary
(Ø x D) 42 mm x 107.9 mm
- Zgodne z RoHS
Tak
- Zawartość
1 szt.
- UKCA
nie dotyczy
Do pobrania
Karta katalogowa
Karta katalogowa 3321666 Enkoder obrotowy absolutny ifm Electronic RMB310 Magnetyczny synchro
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3321666 Enkoder obrotowy absolutny ifm Electronic RMB310 Magnetyczny synchro
Opis
Wieloobrotowy enkoder z wałem pełnym ifm RMB310
